Что на самом деле стоит за снижением адсорбционной эффективности адсорбционного осушителя?

В системе подготовки сжатого воздуха адсорбционный осушитель (Desiccant Air Dryer) является одним из ключевых элементов, обеспечивающих необходимую степень осушки воздуха и стабильность производственных процессов. Его адсорбционная эффективность напрямую определяет точку росы под давлением (Pressure Dew Point, PDP) сжатого воздуха, а следовательно, влияет на надежность оборудования, стабильность технологических процессов и качество готовой продукции.

Однако в процессе длительной эксплуатации многие адсорбционные осушители постепенно теряют эффективность. Типичные признаки проблемы:

• точка росы на выходе постоянно превышает установленное значение;
• эффективность осушки заметно снижается;
• увеличивается количество неисправностей и аварийных остановок;
• даже после замены адсорбента или корректировки рабочих параметров проблема возникает снова.

Многие специалисты по эксплуатации связывают снижение эффективности исключительно со старением молекулярного сита или естественным износом адсорбента. На практике это лишь часть возможных причин.

За ухудшением работы осушителя могут скрываться отклонения рабочих параметров, неполная регенерация, загрязнение адсорбента маслом, попадание жидкой воды, внутренние утечки клапанов и неравномерное распределение воздушного потока.

Рассмотрим основные причины снижения адсорбционной эффективности и способы их устранения.

Снижение эффективности адсорбента — одна из основных причин

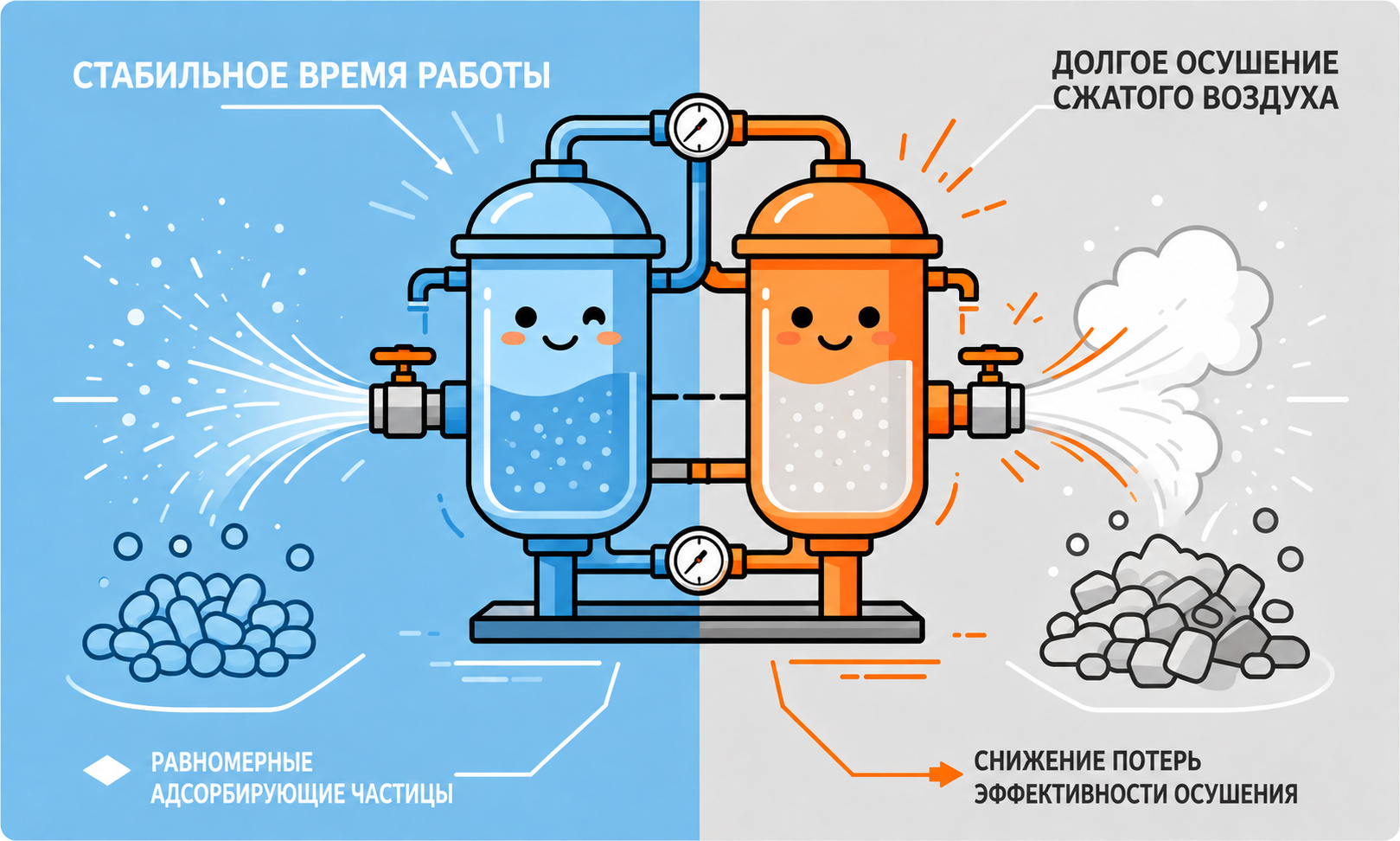

Разрушение и образование пыли из адсорбента

Длительное воздействие воздушного потока и частые циклы повышения и сброса давления приводят к механическому воздействию на гранулы молекулярного сита (Molecular Sieve) или активированного оксида алюминия (Activated Alumina).

Гранулы постепенно истираются, разрушаются и превращаются в мелкие частицы.

Это может привести к:

• снижению эффективной адсорбционной емкости;
• увеличению перепада давления;
• засорению каналов в слое адсорбента;
• неравномерному распределению воздушного потока;
• образованию преимущественных каналов прохождения воздуха;
• возникновению так называемого эффекта каналирования (Channeling Effect);
• преждевременному проскоку влаги и повышению точки росы.

При образовании таких каналов часть сжатого воздуха проходит через слой слишком быстро и не контактирует с достаточным количеством адсорбента. В результате водяной пар не успевает полностью адсорбироваться.

Решение

Необходимо регулярно проверять физическое состояние адсорбента.

Сильно измельченный, слежавшийся, разрушенный или отработанный материал следует просеивать либо полностью заменять в зависимости от его состояния.

Также рекомендуется оптимизировать последовательность повышения и сброса давления, чтобы уменьшить механические удары и интенсивность воздействия воздушного потока на слой адсорбента.

Переувлажнение адсорбента во время длительного простоя

Если осушитель длительное время не работает и при этом не обеспечена надлежащая изоляция от окружающей среды, влажный атмосферный воздух может проникать внутрь адсорбционной колонны.

При низкой температуре адсорбент способен поглотить значительное количество влаги. В некоторых случаях водяной пар может конденсироваться и превращаться в жидкую воду непосредственно внутри колонны.

Сильное переувлажнение может значительно ухудшить адсорбционные свойства материала, а при определенных условиях привести к необратимому снижению его эффективности.

Решение

Перед длительным простоем рекомендуется:

• выполнить полный цикл регенерации;
• при необходимости поддерживать внутри системы избыточное давление сухим воздухом;
• надежно изолировать осушитель от влажного окружающего воздуха;
• при необходимости использовать заглушки или другие средства изоляции.

Если адсорбент уже подвергся сильному увлажнению, следует выполнить регенерацию или просушку колонны без рабочей нагрузки в соответствии с рекомендациями производителя.

Если после регенерации характеристики не восстанавливаются, адсорбент необходимо заменить.

Загрязнение адсорбента маслом

Если система предварительной фильтрации работает недостаточно эффективно, небольшое количество масла из компрессора может попадать в адсорбционный осушитель.

Масло оседает на поверхности гранул и образует пленку, блокирующую микропоры, через которые происходит адсорбция водяного пара.

Такое явление часто называют масляным отравлением адсорбента (Oil Contamination / Desiccant Poisoning).

После серьезного загрязнения способность адсорбента поглощать влагу может резко снизиться.

Решение

Необходимо проверить состояние фильтрующих элементов перед осушителем и своевременно заменить их.

Также следует проверить воздушный компрессор на повышенный унос масла и убедиться, что содержание масла во входящем в осушитель сжатом воздухе соответствует требованиям производителя.

Простая замена адсорбента без устранения источника масла приведет к быстрому загрязнению нового материала.

Рабочие условия не соответствуют расчетным параметрам

Даже исправный адсорбционный осушитель с новым адсорбентом может не обеспечивать требуемую точку росы, если фактические условия эксплуатации существенно отличаются от расчетных.

Особое внимание необходимо уделять температуре, давлению и расходу воздуха.

Слишком высокая температура воздуха на входе

Повышенная температура входящего сжатого воздуха, например выше 45 °C, если это превышает расчетные условия конкретного осушителя, значительно увеличивает влаговую нагрузку.

Одновременно с повышением температуры способность многих адсорбентов поглощать воду уменьшается.

В результате точка росы повышается, а эффективность осушки снижается.

Решение

Необходимо проверить эффективность концевого охладителя (Aftercooler) и системы удаления конденсата.

При необходимости перед адсорбционным осушителем следует установить или модернизировать Aftercooler, чтобы снизить температуру воздуха до расчетного диапазона.

Низкое входное давление или чрезмерный расход воздуха

При снижении давления увеличивается фактический объемный расход сжатого воздуха через осушитель.

Это может привести к:

• увеличению скорости воздуха через слой адсорбента;
• сокращению времени контакта воздуха с адсорбентом;
• ухудшению условий регенерации;
• преждевременному проскоку влаги.

Аналогичная ситуация возникает, если фактический расход воздуха превышает номинальную производительность осушителя.

В этом случае адсорбент просто не успевает удалить необходимое количество влаги.

Решение

Поддерживайте давление на входе в пределах, установленных производителем, например 0,6–1,0 МПа, если такой диапазон предусмотрен для конкретной модели.

Необходимо также контролировать фактический расход сжатого воздуха и не допускать длительной работы осушителя с перегрузкой.

Если производительности оборудования недостаточно, необходимо повторно рассчитать требуемый типоразмер осушителя с учетом фактических условий эксплуатации.

Попадание большого количества жидкой воды

Адсорбционный осушитель предназначен прежде всего для удаления водяного пара, а не большого количества жидкой воды.

Если концевой охладитель, сепаратор влаги, рефрижераторный осушитель, фильтры или автоматические конденсатоотводчики работают неудовлетворительно, жидкая вода может попадать непосредственно в адсорбционные колонны.

Это способно вызвать:

• быстрое насыщение адсорбента;
• слеживание гранул;
• механическое разрушение адсорбента;
• увеличение перепада давления;
• нарушение структуры слоя;
• неравномерное распределение воздуха;
• гидравлические и механические удары.

Решение

Необходимо усилить контроль и техническое обслуживание оборудования предварительной подготовки воздуха.

Особое внимание следует уделять:

• Aftercooler;
• сепаратору влаги;
• рефрижераторному осушителю;
• автоматическим конденсатоотводчикам;
• коалесцентным фильтрам;
• участкам трубопровода, где возможно скопление конденсата.

Качество воздуха на входе должно соответствовать требованиям производителя адсорбционного осушителя.

Неисправности системы регенерации

Эффективность адсорбционного осушителя напрямую зависит от качества регенерации (Regeneration).

Если в процессе регенерации из адсорбента удаляется не вся накопленная влага, следующий цикл адсорбции начинается с уже частично насыщенным материалом.

Со временем это приводит к устойчивому ухудшению точки росы.

Недостаточный расход или температура регенерационного воздуха

Для безнагревных осушителей недостаточный расход продувочного воздуха может привести к неполной регенерации.

Для осушителей с нагревом причинами могут быть:

• недостаточный расход регенерационного воздуха;
• неисправность нагревательных элементов;
• недостаточная температура нагрева;
• неисправность температурных датчиков;
• неправильная работа терморегулятора;
• слишком короткий цикл регенерации.

Решение

Необходимо проверить:

• степень открытия клапана регенерационного воздуха;
• фактический расход продувочного воздуха;
• работу нагревательных элементов;
• температурные датчики;
• систему регулирования температуры;
• продолжительность цикла регенерации.

Фактические параметры регенерации должны соответствовать значениям, установленным производителем.

Высокое сопротивление на выходе регенерационного воздуха

Засоренный глушитель или выпускной канал может препятствовать свободному выходу регенерационного воздуха.

Повышенное противодавление снижает эффективность десорбции влаги и ухудшает качество регенерации.

Решение

Регулярно проверяйте и очищайте глушитель.

Также необходимо проверить выпускной тракт на наличие загрязнений, засоров, обмерзания и других факторов, увеличивающих сопротивление.

Неисправность клапанов и неправильное переключение колонн

Работа двухбашенного адсорбционного осушителя зависит от точного переключения между колоннами адсорбции и регенерации.

Внутренняя утечка через электромагнитные, пневматические, обратные или переключающие клапаны может привести к перетоку воздуха между двумя колоннами.

В результате влажный воздух может частично обходить нормальный путь через слой адсорбента.

Если клапан переключается с задержкой или не достигает требуемого положения, одна из колонн может оставаться в режиме адсорбции слишком долго и превышать допустимую влаговую нагрузку.

Решение

Необходимо проверить герметичность клапанов и отсутствие внутренних утечек.

При диагностике следует проверить:

• электромагнитные клапаны;
• пневматические приводы;
• давление управляющего воздуха;
• датчики положения;
• контроллер или PLC;
• последовательность переключения;
• продолжительность циклов.

Неисправные клапаны необходимо отремонтировать или заменить.

Неравномерное распределение воздуха — эффект каналирования

Если адсорбент загружен неравномерно или недостаточно плотно, либо конструкция входного трубопровода и распределителя воздуха не обеспечивает равномерный поток, внутри слоя могут возникнуть каналы с пониженным сопротивлением.

Воздух будет преимущественно двигаться именно по этим каналам.

Это явление называется эффектом каналирования (Channeling Effect).

При этом часть воздуха проходит через колонну слишком быстро, не контактируя с достаточным объемом адсорбента. Некоторые участки адсорбционного слоя оказываются перегруженными, а другие практически не используются.

Решение

Необходимо равномерно и плотно загрузить адсорбент в соответствии с рекомендациями производителя.

Также следует проверить:

• распределители воздуха;
• входной трубопровод;
• опорные сетки;
• удерживающие элементы слоя;
• равномерность загрузки адсорбента.

При необходимости конструкцию распределения воздушного потока следует оптимизировать.

Неправильный подбор оборудования и конфигурация системы

Недостаточная производительность осушителя

Если производительность адсорбционного осушителя ниже фактического расхода воздушного компрессора или потребления предприятия, оборудование будет постоянно работать с перегрузкой.

Это приводит к:

• преждевременному проскоку влаги;
• сокращению эффективного цикла адсорбции;
• ухудшению регенерации;
• ускоренному старению адсорбента;
• увеличению перепада давления;
• нестабильной точке росы.

Решение

Необходимо повторно проверить производительность осушителя с учетом:

• фактического расхода воздуха;
• температуры на входе;
• рабочего давления;
• требуемой Pressure Dew Point;
• реальных условий эксплуатации.

Нельзя выбирать осушитель только по номинальной производительности воздушного компрессора.

Если реальные условия отличаются от номинальных условий производителя, необходимо применять соответствующие поправочные коэффициенты (Correction Factors).

Недостаточная предварительная подготовка воздуха

Если перед адсорбционным осушителем отсутствует эффективная система удаления масла, жидкой воды и твердых частиц, нагрузка на адсорбент значительно возрастает.

Это сокращает срок его службы и повышает эксплуатационные расходы.

Решение

Необходимо оптимизировать всю систему подготовки сжатого воздуха.

В зависимости от требований процесса она может включать:

• Aftercooler;
• сепаратор влаги;
• автоматический конденсатоотводчик;
• коалесцентный фильтр;
• фильтр твердых частиц;
• рефрижераторный осушитель;
• адсорбционный осушитель.

Конкретная конфигурация должна определяться требуемым качеством сжатого воздуха и фактическими условиями эксплуатации.

Рекомендуемый порядок диагностики

Если адсорбционная эффективность осушителя снизилась, не следует сразу начинать с замены адсорбента.

Более рационально выполнять диагностику в следующем порядке:

1. Проверить параметры воздуха на входе — температуру, давление, расход, содержание жидкой воды и масла.
2. Проверить систему регенерации — температуру, расход продувочного воздуха, продолжительность цикла и сопротивление выпускного тракта.
3. Проверить состояние адсорбента — наличие пыли, слеживания, переувлажнения, масляного загрязнения и проседания слоя.
4. Проверить герметичность и работу клапанов — внутренние утечки, задержки и неполное переключение.
5. Проверить распределение воздушного потока — наличие каналирования и состояние распределителей.
6. Повторно проверить правильность подбора оборудования — соответствует ли производительность осушителя реальным условиям и требуемой точке росы.

Заключение

Снижение адсорбционной эффективности Desiccant Air Dryer далеко не всегда означает, что молекулярное сито или активированный оксид алюминия просто выработали свой ресурс.

Причинами повышенной точки росы могут быть высокая температура воздуха на входе, низкое рабочее давление, чрезмерный расход, попадание жидкой воды, масляное загрязнение, неполная регенерация, внутренние утечки клапанов, неравномерное распределение воздушного потока, Channeling Effect или неправильный подбор производительности осушителя.

Если просто заменить адсорбент, не устранив истинную причину неисправности, улучшение может оказаться лишь временным.

Наиболее эффективный подход к диагностике можно представить следующим образом:

Входные параметры → Система регенерации → Состояние адсорбента → Клапаны → Распределение воздушного потока → Правильность подбора осушителя

Только системная диагностика и устранение первопричины позволяют поддерживать стабильную точку росы под давлением (Pressure Dew Point, PDP), продлить срок службы адсорбента, снизить энергопотребление и затраты на обслуживание, а также обеспечить надежное качество сжатого воздуха для производственного процесса.
