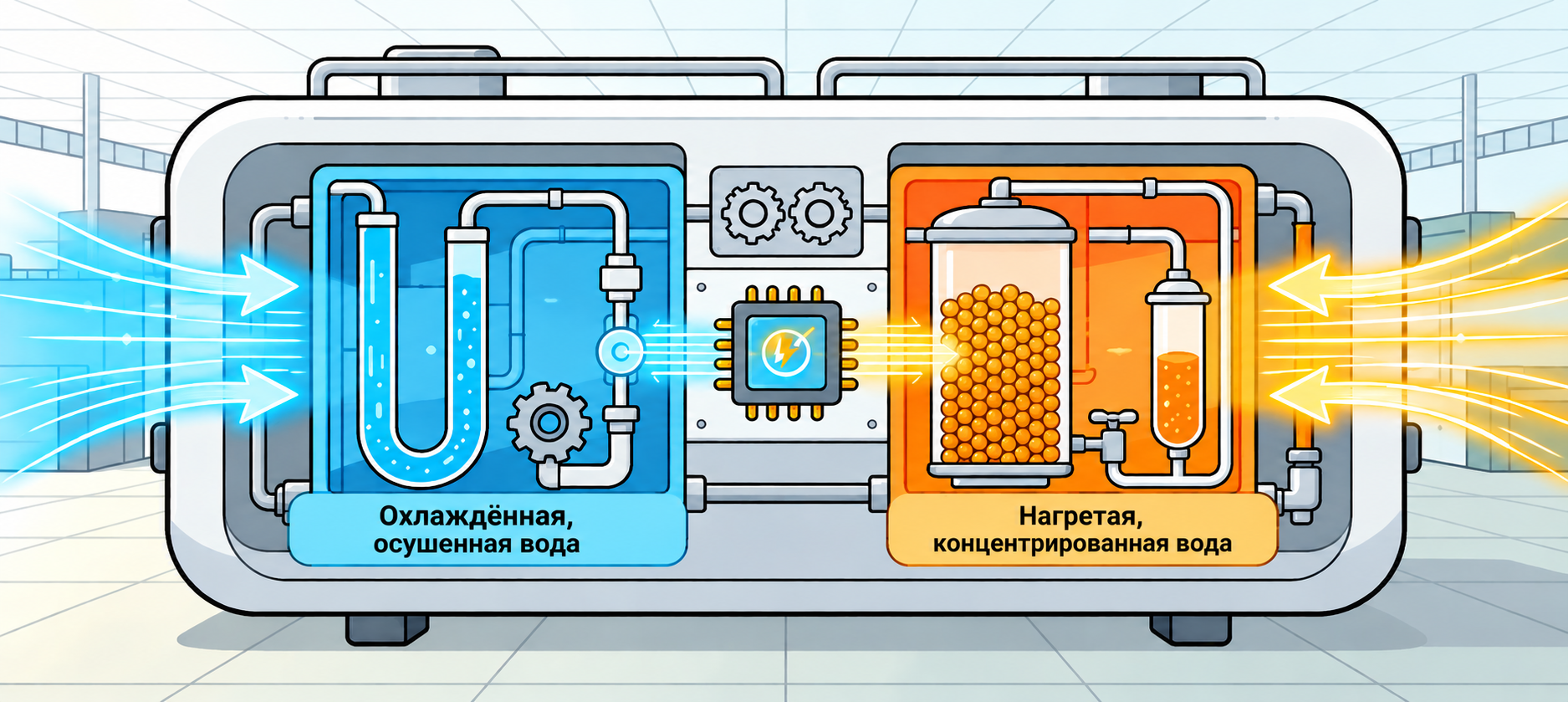

Комбинированный осушитель сжатого воздуха — это не просто рефрижераторный и адсорбционный осушители, последовательно соединенные трубопроводом.
В правильно спроектированной системе две технологии выполняют разные задачи. Рефрижераторная ступень удаляет основную влаговую нагрузку за счет охлаждения и конденсации, а последующая адсорбционная ступень обеспечивает глубокую осушку и достижение требуемой точки росы под давлением.
Такое распределение функций позволяет снизить влаговую нагрузку на адсорбент, стабилизировать условия его работы, оптимизировать регенерацию и уменьшить воздействие неблагоприятных режимов на отдельные компоненты системы.
Поэтому в промышленных процессах, где требуется не просто сухой воздух, а стабильная степень осушки при изменяющихся условиях эксплуатации, двухступенчатая схема может иметь существенные преимущества перед использованием одной технологии для удаления всей влаги.
Как работает комбинированный осушитель сжатого воздуха?
Одна из распространенных схем выглядит следующим образом:
Компрессор → рефрижераторная осушка → отделение и отвод конденсата → адсорбционная осушка → сухой сжатый воздух
На первой ступени температура сжатого воздуха снижается. Часть содержащегося в нем водяного пара конденсируется, после чего жидкая влага удаляется через сепаратор и систему отвода конденсата.
После этого предварительно осушенный воздух поступает в адсорбционную ступень, где остаточный водяной пар поглощается адсорбентом.
Именно такое разделение задач является главным принципом системы.
Рефрижераторная ступень выполняет основное удаление влаги, а адсорбционная — глубокую осушку до требуемой точки росы.
Подробнее о первой технологии можно прочитать в материале о принципе работы рефрижераторного осушителя, а работу второй ступени объясняет руководство по принципу работы адсорбционного осушителя.
1. Предварительная рефрижераторная осушка защищает адсорбент
Одна из основных функций первой ступени — снизить влаговую нагрузку до того, как воздух поступит в адсорбционные колонны.
Сначала удаляется основная масса влаги
Сжатый воздух после компрессора может содержать значительное количество водяного пара, особенно при высокой температуре и влажности окружающей среды.
В рефрижераторном осушителе воздух охлаждается. В результате часть водяного пара конденсируется в жидкость, которая затем отделяется от воздушного потока.
Фактическая точка росы на выходе зависит от конструкции оборудования, температуры, давления, расхода и других рабочих параметров. Поэтому одно фиксированное значение нельзя считать универсальным для всех рефрижераторных осушителей.
Главная задача этой ступени в комбинированной системе — не достижение экстремально низкой точки росы, а эффективное удаление основной влаговой нагрузки перед глубокой адсорбционной осушкой.
Почему это важно для адсорбента?
Активированный оксид алюминия, молекулярные сита и другие адсорбенты предназначены прежде всего для удаления водяного пара.
Неконтролируемое поступление большого количества жидкой воды в адсорбционные колонны создает неблагоприятные условия для работы осушителя.
Возможными последствиями являются:
- снижение рабочей адсорбционной емкости;
- нестабильная точка росы;
- увеличение нагрузки на регенерацию;
- ускоренная деградация адсорбента;
- образование каналов прохождения воздуха;
- сокращение срока службы загрузки.
Дополнительную опасность представляет загрязнение компрессорным маслом и другими примесями, которые также способны ухудшать характеристики адсорбента.
Именно поэтому эффективное удаление конденсата и соответствующая фильтрация перед адсорбционной ступенью имеют большое значение.
Подробнее о причинах ухудшения характеристик загрузки можно узнать в статье почему снижается эффективность адсорбента в осушителе.
Более предсказуемые условия на входе адсорбционной ступени
Предварительная осушка также позволяет уменьшить колебания влаговой нагрузки, поступающей на адсорбент.
Вместо того чтобы обрабатывать весь объем влаги непосредственно после компрессорной системы, адсорбционная ступень получает воздух, из которого уже удалена значительная часть влаги.
Это особенно важно при сезонных изменениях температуры и влажности, а также при переменной нагрузке компрессорной станции.
2. Распределение нагрузки снижает нагрузку на адсорбционную ступень
Одно из ключевых преимуществ комбинированной системы — распределение процесса осушки между двумя ступенями.
После предварительного удаления влаги адсорбционному осушителю необходимо удалить только оставшийся водяной пар до требуемой точки росы.
Это может обеспечить несколько эксплуатационных преимуществ.
Снижение влаговой нагрузки на адсорбент
Количество влаги, поступающей в адсорбционный осушитель, непосредственно влияет на продолжительность рабочих циклов и требования к регенерации.
При меньшей влаговой нагрузке, в зависимости от конструкции оборудования и алгоритма управления, можно получить:
- более продолжительные циклы адсорбции;
- меньшую потребность в регенерации;
- сокращение количества переключений колонн;
- более стабильную точку росы;
- снижение термической нагрузки на адсорбент;
- потенциальное увеличение срока службы загрузки.
Однако эти преимущества нельзя выражать одной универсальной цифрой.
Фактические показатели зависят от расхода воздуха, температуры на входе, рабочего давления, требуемой точки росы, типа адсорбента, способа регенерации и алгоритма управления.
Меньше переключений — меньше механического износа
Двухколонные адсорбционные осушители обеспечивают непрерывную подачу сухого воздуха благодаря чередованию циклов адсорбции и регенерации.
При каждом переключении работают клапаны, приводы и связанные с ними элементы управления.
Если конструкция комбинированной системы позволяет увеличить продолжительность рабочего цикла адсорбционной ступени, количество переключений может уменьшиться.
Это потенциально снижает эксплуатационную нагрузку на:
- переключающие клапаны;
- приводы;
- уплотнения;
- элементы системы управления.
Подробнее этот процесс рассмотрен в статье о том, как двухколонный адсорбционный осушитель обеспечивает непрерывную осушку.
Регенерацию можно точнее согласовать с фактической нагрузкой
В зависимости от типа адсорбционного осушителя на регенерацию может расходоваться часть осушенного воздуха либо тепловая или электрическая энергия.
Снижение влаговой нагрузки создает возможность более рационально управлять регенерацией.
В системах с соответствующими датчиками и алгоритмами управления цикл может корректироваться с учетом фактических условий, а не только по фиксированному временному интервалу.
Это особенно полезно для предприятий с переменным потреблением сжатого воздуха.
3. Каждая технология выполняет наиболее подходящую для нее задачу
Стабильность комбинированной системы во многом объясняется тем, что каждая технология используется в том диапазоне, где она наиболее эффективна.
Рефрижераторная ступень удаляет основную влагу
Рефрижераторные осушители хорошо подходят для удаления конденсируемой влаги и получения точки росы, достаточной для многих стандартных промышленных процессов.
Однако обычная рефрижераторная технология не предназначена для достижения очень низких значений точки росы, необходимых в некоторых критических процессах.
Адсорбционная ступень выполняет глубокую осушку
Адсорбционные осушители способны обеспечивать значительно более глубокую осушку за счет удаления остаточного водяного пара.
При этом высокая влаговая нагрузка на входе увеличивает требования к адсорбенту и его регенерации.
Поэтому двухступенчатая система распределяет функции следующим образом:
| Ступень | Основная функция |
|---|---|
| Рефрижераторная | Удаление основной массы влаги и отделение конденсата |
| Адсорбционная | Глубокое удаление остаточного водяного пара |
| Система управления | Координация режимов работы и регенерации |
| Финальная обработка | Обеспечение требуемых параметров сухого воздуха |
Именно распределение влаговой нагрузки, а не просто наличие двух осушителей, определяет инженерный смысл комбинированной системы.
4. Интегрированная конструкция повышает стабильность всей системы
Существует разница между специально спроектированным комбинированным осушителем и двумя независимыми аппаратами, соединенными на объекте.
В интегрированной установке трубопроводы, теплообмен, отвод конденсата, датчики и система управления могут проектироваться как единый технологический комплекс.
Оптимизированная внутренняя обвязка
Заводская интеграция позволяет уменьшить количество соединений, которые необходимо выполнять непосредственно на объекте.
При грамотном проектировании это помогает снизить риск:
- утечек сжатого воздуха;
- ошибок при монтаже трубопроводов;
- избыточных местных сопротивлений;
- неправильного отвода конденсата.
При этом падение давления остается важным параметром всей системы.
Чем выше сопротивление оборудования и трубопроводов, тем большее давление должен поддерживать компрессор для обеспечения необходимого давления у потребителя.
Подробнее эта взаимосвязь рассмотрена в материале о падении давления в системе сжатого воздуха.
Интеграция теплообмена
В зависимости от конструкции комбинированного осушителя теплообменники могут использоваться для оптимизации температурных условий между различными ступенями.
Грамотно организованный теплообмен способен помочь:
- снизить избыточную холодильную нагрузку;
- стабилизировать температуру воздуха перед адсорбционной ступенью;
- улучшить использование тепловой энергии;
- повысить температуру сухого воздуха на выходе, если это предусмотрено конструкцией.
Конкретная схема теплообмена зависит от модели оборудования. Поэтому нельзя считать, что все комбинированные осушители используют одинаковую систему рекуперации.
5. Единая система управления улучшает координацию оборудования
Еще одно преимущество интегрированного решения — централизованное управление.
Вместо двух полностью независимых осушителей контроллер или PLC может отслеживать работу всей системы.
В зависимости от модели могут контролироваться:
- температура на входе и выходе;
- рабочее давление;
- точка росы под давлением;
- состояние холодильного контура;
- состояние адсорбционных колонн;
- цикл регенерации;
- система отвода конденсата;
- аварийные сигналы.
Согласованные алгоритмы работы
Интегрированное управление позволяет согласовать работу рефрижераторной и адсорбционной ступеней.
Например, система может предотвратить работу адсорбционной ступени при отсутствии необходимых входных условий или оптимизировать регенерацию при снижении влаговой нагрузки.
В более совершенных конфигурациях режим регенерации может корректироваться на основе точки росы или фактической нагрузки.
Цель такого управления — не просто автоматизация, а поддержание требуемого качества сжатого воздуха при минимизации ненужных переключений и затрат на регенерацию.
Централизованный мониторинг
Единый контроллер упрощает наблюдение за рабочими параметрами и аварийными сигналами.
Оператору проще оценивать состояние всей системы и выявлять отклонения, чем при использовании нескольких полностью независимых систем управления.
Для производств, где качество сжатого воздуха непосредственно влияет на технологический процесс, такая прозрачность может быть существенным преимуществом.
6. Почему комбинированная схема помогает стабилизировать точку росы?
Для требовательных промышленных процессов важно не только удалить определенное количество воды.
Необходимо поддерживать заданную точку росы под давлением при реальных рабочих условиях.
В комбинированной системе удаление влаги происходит последовательно:
Ступень 1: охлаждение воздуха, конденсация и удаление основной влаги.
Ступень 2: адсорбция оставшегося водяного пара до требуемой точки росы.
Поскольку адсорбционная ступень получает более низкую и предсказуемую влаговую нагрузку, ей проще поддерживать требуемую точку росы в пределах расчетного рабочего диапазона.
Однако стабильность результата по-прежнему зависит от правильного подбора оборудования и таких факторов, как:
- температура воздуха на входе;
- температура окружающей среды;
- рабочее давление;
- расход сжатого воздуха;
- требуемая точка росы;
- качество предварительной фильтрации;
- эффективность отвода конденсата;
- состояние адсорбента.
Подробнее об этом параметре можно прочитать в руководстве по точке росы осушителей сжатого воздуха.
7. Комбинированный, рефрижераторный или адсорбционный осушитель?
Комбинированная схема не является автоматически лучшим решением для каждого предприятия.
Выбор должен определяться требуемым качеством сжатого воздуха и реальными условиями эксплуатации.
| Тип системы | Основное преимущество | Что учитывать |
| Рефрижераторный осушитель | Эффективное удаление основной влаги | Подходит, если очень низкая точка росы не требуется |
| Адсорбционный осушитель | Возможность глубокой осушки | Необходимо учитывать способ и затраты на регенерацию |
| Комбинированный осушитель | Предварительное удаление влаги + глубокая осушка | Требует правильного согласования двух ступеней |
Если технологическому процессу достаточно точки росы, которую обеспечивает правильно подобранный рефрижераторный осушитель, добавление адсорбционной ступени может быть неоправданным.
С другой стороны, для некоторых условий отдельный адсорбционный осушитель также может быть оптимальным решением.
Поэтому решение должно приниматься на основании требуемой точки росы, расхода, давления, температуры, графика работы и требований к энергопотреблению.
Более подробное сравнение двух основных технологий приведено в статье рефрижераторный или адсорбционный осушитель: как выбрать.
8. Где применяются комбинированные осушители?
Двухступенчатая осушка особенно актуальна в процессах, где требуется низкая и стабильная точка росы либо необходимо уменьшить влияние изменяющихся входных условий.
Прецизионная пневматика и КИП
Влага может вызывать коррозию, нарушения работы клапанов, исполнительных механизмов и чувствительных пневматических приборов.
Стабильно сухой воздух помогает повысить надежность таких систем.
Лазерная резка и металлообработка
В современных установках лазерной резки качество сжатого воздуха может влиять на состояние пневматических и оптических компонентов, а также на стабильность технологического процесса.
Для таких производств можно дополнительно ознакомиться с решениями для лазерной резки и металлообработки.
Фармацевтическое и биофармацевтическое производство
В фармацевтических процессах требования к качеству технологического воздуха могут быть особенно строгими.
Конкретные требования должны определяться назначением воздуха, технологией производства и применимыми стандартами.
Подробнее о решениях для отрасли — в разделе фармацевтического и биофармацевтического производства.
Электроника и точное производство
Контроль влажности сжатого воздуха важен для чувствительного пневматического оборудования и многих высокоточных производственных процессов.
Подробнее: сжатый воздух для электроники и точного производства.
Химическая и нефтехимическая промышленность
Сухой сжатый воздух применяется для КИП, пневматического управления и различных технологических задач, где попадание влаги может быть нежелательным.
При подборе системы необходимо учитывать фактическую точку росы, расход, давление, температуру, требования к качеству воздуха и режим работы предприятия.
Часто задаваемые вопросы
Что такое комбинированный осушитель сжатого воздуха?
Это система, объединяющая две технологии осушки. Одна из распространенных схем использует рефрижераторную ступень для удаления основной влаги и последующую адсорбционную ступень для глубокой осушки воздуха.
Почему нельзя просто использовать адсорбционный осушитель?
Можно. Во многих системах отдельный адсорбционный осушитель является правильным решением.
Однако при высокой влаговой нагрузке предварительная рефрижераторная осушка может снизить количество воды, которое необходимо удалить адсорбенту, и тем самым уменьшить требования к регенерации.
Всегда ли комбинированный осушитель экономичнее?
Нет.
Энергопотребление зависит от конструкции, способа регенерации, падения давления, температуры и влажности входного воздуха, требуемой точки росы, продолжительности работы и алгоритмов управления.
Поэтому энергоэффективность необходимо оценивать для конкретной системы.
Может ли комбинированная система увеличить срок службы адсорбента?
Снижение влаговой нагрузки и предотвращение попадания жидкой воды могут создать более благоприятные условия для работы адсорбента.
Однако фактический срок его службы также зависит от масляных загрязнений, пыли, температуры регенерации, количества циклов, скорости потока и качества технического обслуживания.
Какую точку росы обеспечивает комбинированный осушитель?
Она зависит от технологии адсорбционной ступени, конструкции установки, условий на входе и конкретной модели.
При выборе следует ориентироваться на гарантированные производителем характеристики при определенных расчетных условиях, а не на одно универсальное значение.
Комбинированный осушитель — это просто два осушителя, соединенных последовательно?
Не обязательно.
В специально разработанной комбинированной системе трубопроводы, отвод конденсата, теплообмен, измерительные приборы и алгоритмы управления могут быть объединены в единый технологический комплекс.
Именно эта системная интеграция отличает полноценное комбинированное решение от простой последовательной установки двух независимых аппаратов.
Заключение: стабильность обеспечивается распределением нагрузки
Главное преимущество комбинированного осушителя сжатого воздуха заключается не просто в использовании двух технологий.
Ключевую роль играет то, как между ними распределяется влаговая нагрузка.
Рефрижераторная ступень удаляет основную массу влаги и отделяет конденсат. Адсорбционная ступень выполняет последующую глубокую осушку до требуемой точки росы.
При правильном проектировании такой подход позволяет:
- снизить влаговую нагрузку на адсорбент;
- уменьшить требования к регенерации;
- сократить ненужные переключения колонн;
- обеспечить более предсказуемые условия на входе адсорбционной ступени;
- повысить стабильность точки росы;
- упростить централизованный мониторинг системы.
Поэтому для процессов, где одновременно требуются глубокая осушка и стабильность параметров сжатого воздуха, двухступенчатая схема может быть эффективным инженерным решением.
При этом окончательный выбор между рефрижераторным осушителем, адсорбционным осушителем и комбинированной системой должен основываться на расходе воздуха, рабочем давлении, температуре на входе, требуемой точке росы и режиме эксплуатации.
Если необходимо подобрать конфигурацию системы осушки под конкретный производственный процесс, свяжитесь со специалистами Lingyu для оценки технических параметров и условий эксплуатации.
