Пять основных компонентов системы очистки сжатого воздуха: функции, принцип работы и выбор оборудования

Сжатый воздух после компрессора нельзя считать чистым технологическим газом. Вместе с ним в систему попадают водяной пар, жидкий конденсат, масло, аэрозоли и твердые частицы. Дополнительные загрязнения могут появляться уже внутри трубопроводной сети — например, продукты коррозии или пыль адсорбента.

Если такой воздух подавать непосредственно на пневматическое или технологическое оборудование, возможны ускоренный износ клапанов и цилиндров, коррозия трубопроводов, нестабильная работа приборов и дефекты продукции.

Поэтому система подготовки сжатого воздуха должна решать сразу несколько задач: удалять жидкую влагу, снижать содержание водяного пара, отделять масло и аэрозоли, задерживать твердые частицы и обеспечивать требуемое качество воздуха непосредственно у потребителя.

При этом универсальной схемы не существует. В технических материалах LINGYU отдельно отмечается, что конфигурация системы должна изменяться в зависимости от реальных условий эксплуатации.

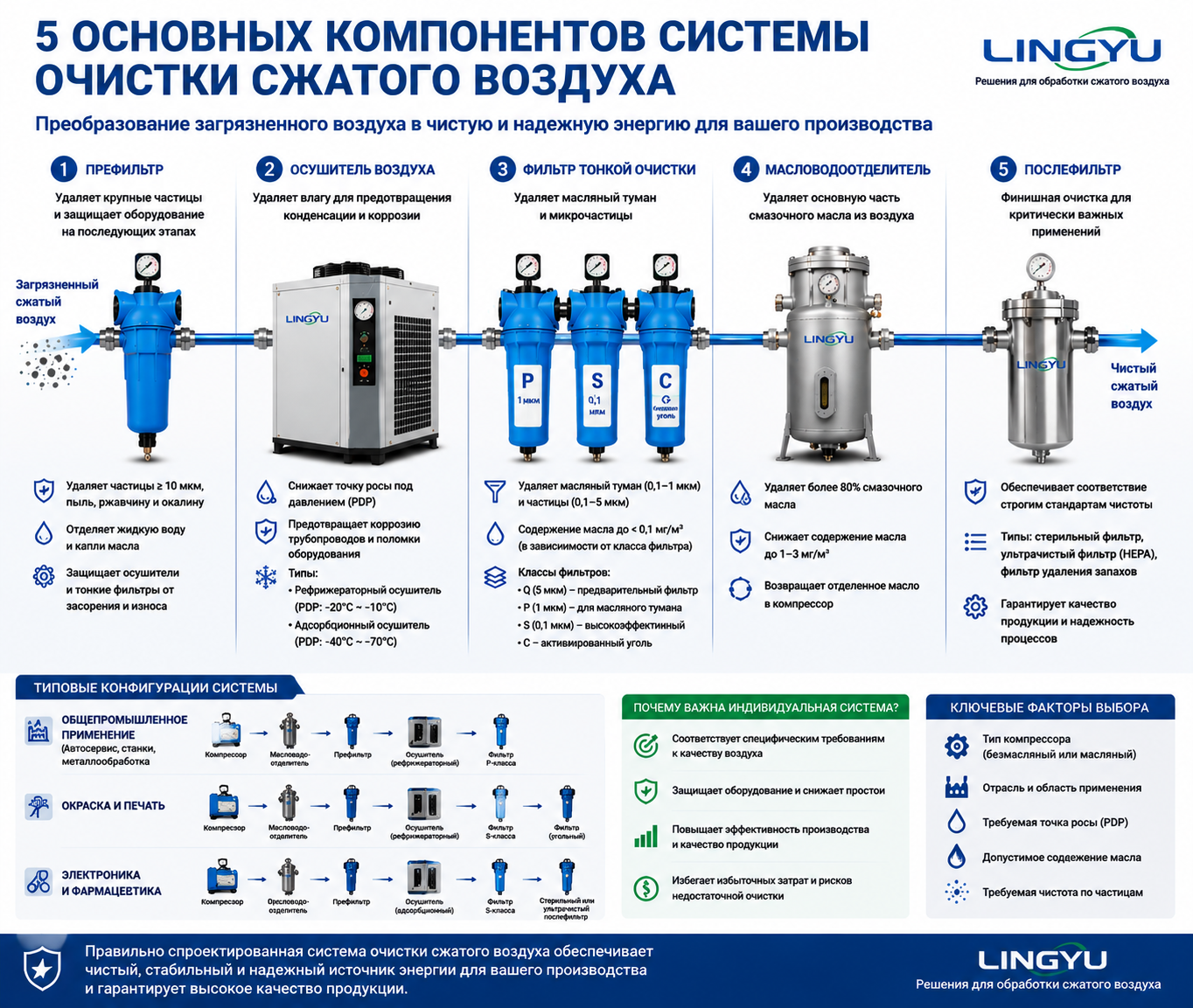

Ниже рассмотрим пять функционально важных элементов такой системы и принципы их правильного выбора.

1. Предварительная сепарация и фильтрация

Первый этап подготовки должен максимально разгрузить последующее оборудование.

После сжатия и охлаждения воздух может содержать жидкий конденсат, масляные аэрозоли, ржавчину и другие твердые загрязнения. Их нецелесообразно направлять непосредственно в осушитель или фильтр высокой эффективности.

Поэтому перед основной ступенью осушки обычно предусматривают сепарацию жидкости и предварительную фильтрацию.

Что удаляет предварительная ступень

Основная задача — задерживать:

• капли воды;
• крупные масляные аэрозоли;
• частицы ржавчины;
• окалину и загрязнения из трубопровода;
• другие твердые частицы.

В зависимости от конструкции для отделения жидкости могут использоваться центробежный эффект, изменение направления потока, коалесценция и гравитационное удаление собранного конденсата.

Сам конденсат должен своевременно выводиться через исправный автоматический дренаж.

Почему нельзя назначать универсальные 10 мкм

Фиксированная тонкость предварительной фильтрации не подходит для каждой системы.

Например, в линейке прецизионных фильтров LINGYU фильтр предварительной очистки класса AO рассчитан на частицы до ≤1 мкм с соответствующим ограничением остаточного масла. Более тонкие ступени имеют другие характеристики.

Поэтому выбирать фильтр следует по фактическому загрязнению воздуха и требованиям следующего элемента системы.

Если после компрессора установлен адсорбционный осушитель, качество предварительной очистки особенно важно: жидкая вода и масло могут существенно сократить срок службы адсорбента.

2. Осушитель сжатого воздуха

После удаления основной части жидкого конденсата необходимо уменьшить содержание водяного пара.

Для этого используются два основных типа оборудования: рефрижераторные и адсорбционные осушители.

Выбор между ними определяется прежде всего требуемой точкой росы под давлением, а не только отраслью или ценой оборудования.

Рефрижераторный осушитель

Рефрижераторный осушитель удаляет влагу посредством охлаждения.

Сжатый воздух проходит через теплообменник и испаритель. При снижении температуры водяной пар конденсируется, после чего жидкость отделяется и удаляется.

Затем осушенный воздух обычно повторно нагревается в теплообменнике «воздух–воздух».

Для соответствующих моделей LINGYU точка росы под давлением указана в диапазоне +2…+10 °C, а не −20…−10 °C.

Такая технология подходит для большинства стандартных промышленных применений, если отрицательная PDP не требуется.

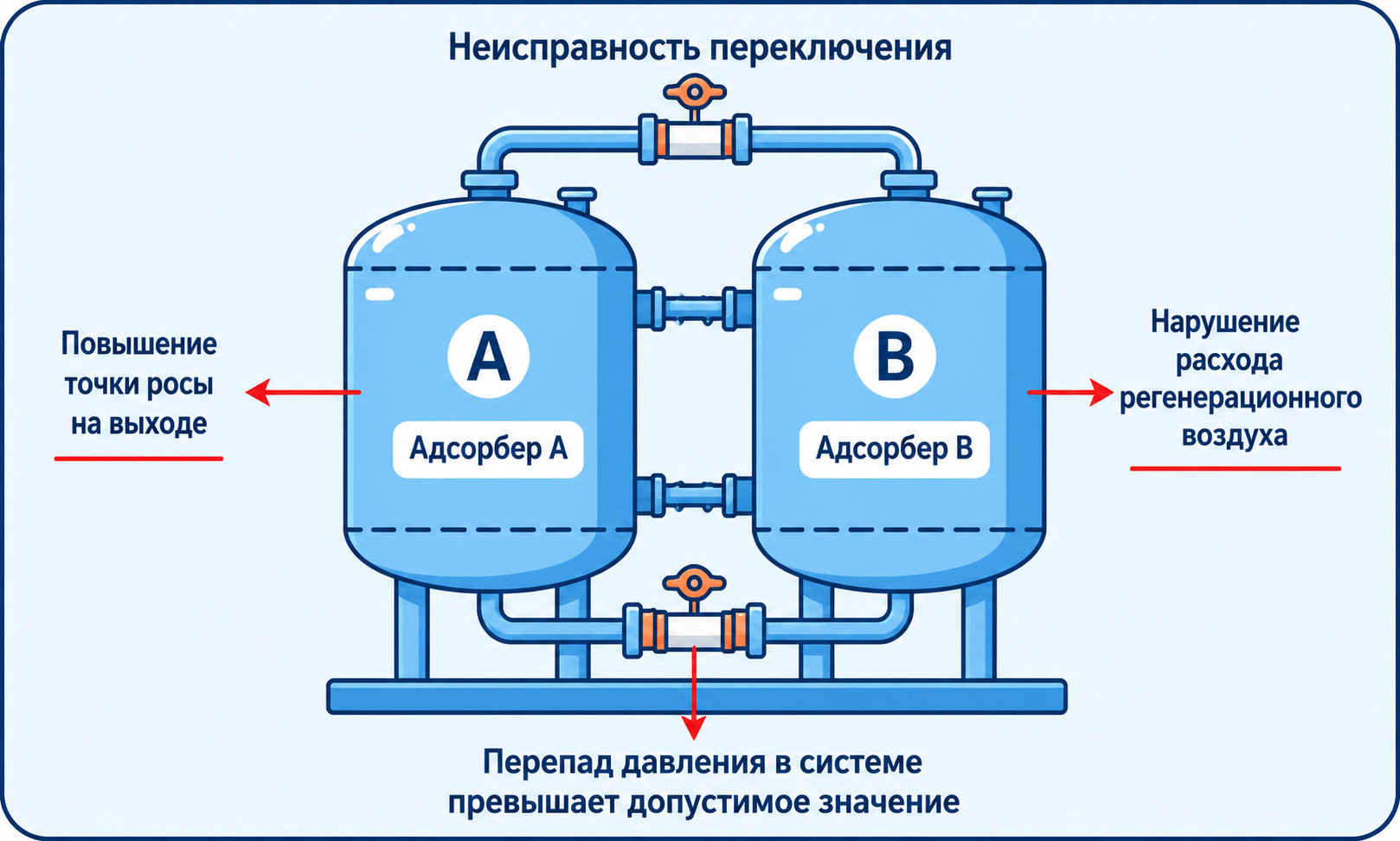

Адсорбционный осушитель

Адсорбционные осушители применяются для более глубокой осушки.

Воздух проходит через колонну с адсорбентом, который удерживает водяной пар. Пока одна колонна осушает воздух, вторая регенерируется.

В зависимости от конкретной технологии могут использоваться активированный оксид алюминия, молекулярное сито или их комбинация.

Для безнагревной серии CH в технических характеристиках указана PDP −50…−20 °C, а расход воздуха на регенерацию составляет 8–14 %.

Для еще более энергоэффективных систем могут использоваться нагрев, воздуходувка или регенерация теплом сжатия.

Как выбрать между двумя технологиями

Если процессу достаточно PDP около +2…+10 °C, адсорбционная система обычно создает неоправданные капитальные и эксплуатационные затраты.

Если же воздух должен оставаться сухим при низких температурах или технология требует отрицательной PDP, рефрижераторной ступени недостаточно.

Различия между технологиями подробнее рассмотрены в материале о выборе между рефрижераторным и адсорбционным осушителем.

3. Прецизионные фильтры

После грубой сепарации в воздухе могут оставаться мелкие твердые частицы и масляные аэрозоли.

Для их удаления используются прецизионные фильтры сжатого воздуха.

Такие элементы особенно важны перед чувствительными технологическими процессами и перед адсорбционными осушителями, которые необходимо защищать от масла.

Как работает тонкая фильтрация

Мелкодисперсные аэрозоли проходят через многослойный фильтрующий материал.

Мелкие капли масла сталкиваются с волокнами, объединяются в более крупные капли и затем под действием силы тяжести перемещаются к нижней части корпуса.

Поэтому эффективный коалесцентный фильтр должен не только задерживать загрязнения, но и обеспечивать их своевременный отвод.

Классы фильтрации

Для серии фильтров LINGYU приведены, например, следующие ступени:

Эти параметры относятся к конкретной серии оборудования и не должны автоматически переноситься на фильтры других производителей.

Не выбирайте фильтр только по микронности

При выборе необходимо учитывать также:

расход → рабочее давление → допустимый перепад давления → содержание масла → конечные требования к воздуху.

Слишком маленький фильтр увеличивает скорость воздуха и перепад давления. Избыточное количество ненужных ступеней также создает сопротивление и увеличивает стоимость обслуживания.

4. Система удаления масла и маслосодержащего конденсата

В этой части важно различать несколько разных задач.

Масло может присутствовать в сжатом воздухе в виде жидких капель, аэрозоля и паров. Кроме того, после охлаждения и сепарации образуется маслосодержащий водяной конденсат.

Поэтому термин «масловодоотделитель» не следует использовать для обозначения любого устройства удаления масла из воздушного потока.

В материалах LINGYU для решения проблемы масла отдельно перечисляются маслоудаляющие фильтры, масловодоотделители и высокоэффективные маслоотделители.

Удаление масла из сжатого воздуха

В воздушной линии основную роль выполняют сепарационные и коалесцентные фильтры.

Именно они снижают содержание жидкого масла и аэрозолей перед осушителем или конечным потребителем.

Если содержание масла неожиданно увеличилось, установка дополнительного фильтра не всегда решает первопричину.

Необходимо проверить компрессор, сепарационный элемент, возврат масла и режим эксплуатации. Более подробно этот вопрос рассмотрен в материале о повышенном содержании масла в системе сжатого воздуха.

Обработка маслосодержащего конденсата

Жидкость, удаляемая сепараторами, фильтрами и осушителями, может содержать масло.

Ее необходимо собирать и утилизировать или обрабатывать в соответствии с требованиями конкретного предприятия и действующими нормами.

То есть система очистки воздуха и система обработки собранного конденсата связаны между собой, но выполняют разные функции.

5. Финишная очистка

Последняя ступень определяется требованиями конкретного технологического процесса.

Для обычного пневматического инструмента дополнительный высокоэффективный фильтр может быть не нужен.

Но для чувствительных производств после осушителя могут потребоваться:

• пылеулавливающий фильтр;
• высокоэффективная маслоудаляющая ступень;
• фильтр с активированным углем;
• специальная стерильная или технологическая фильтрация.

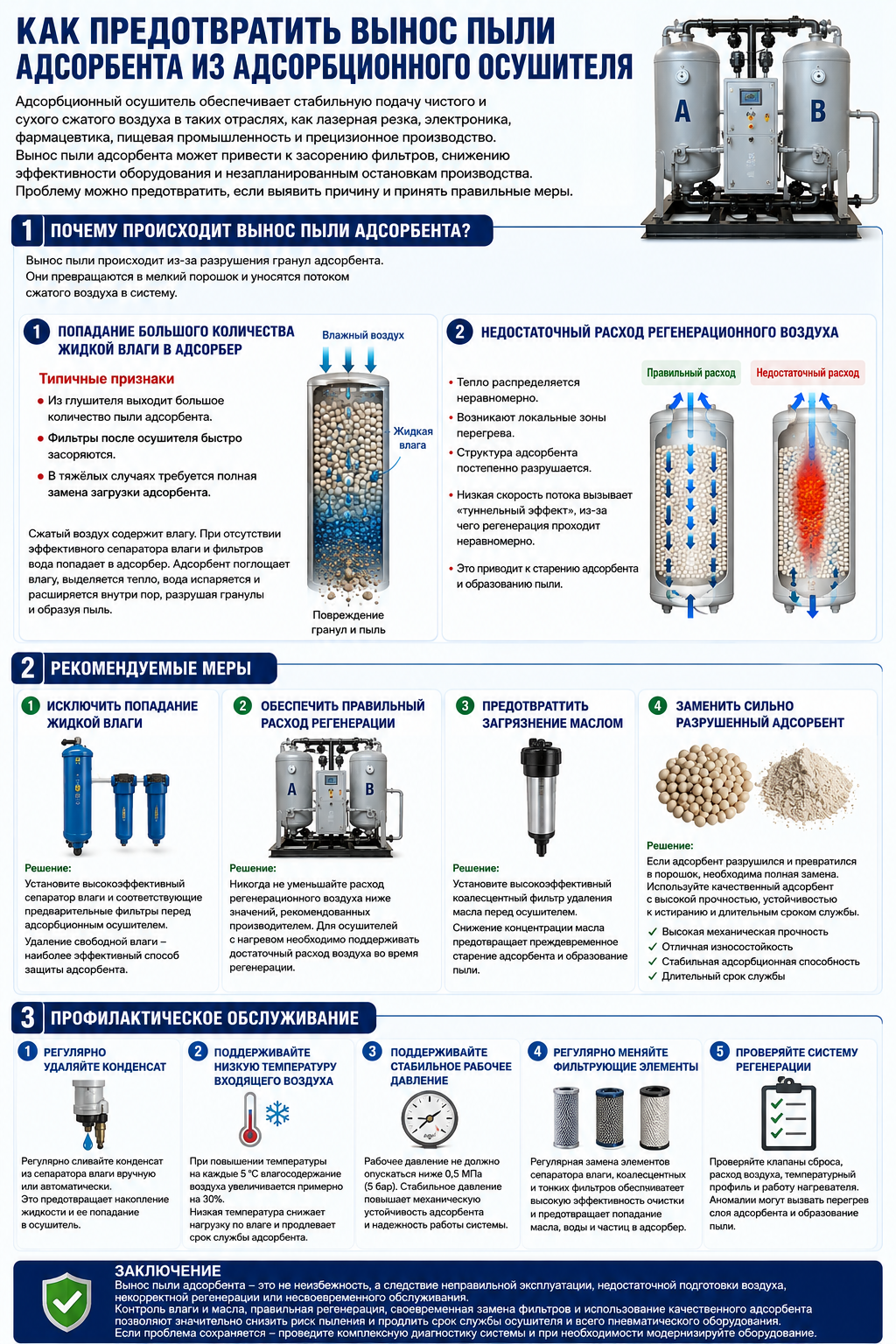

Особенно важно это после адсорбционного осушителя, поскольку в течение срока эксплуатации небольшое количество пыли адсорбента может попадать в выходной поток.

Поэтому после адсорбционной колонны часто предусматривают пылеулавливающую ступень.

В технической концепции LINGYU твердые частицы, включая пыль адсорбента и частицы из трубопроводов, рассматриваются как отдельная категория загрязнений, требующая собственной ступени фильтрации.

Нужно ли обязательно использовать стерильный или HEPA-фильтр?

Нет.

Такая фильтрация необходима только тогда, когда этого требует конечный процесс.

Например, для фармацевтического и биофармацевтического производства требования к воздуху могут существенно отличаться от обычной заводской пневмосети.

Аналогично для электроники и прецизионного производства могут действовать более строгие ограничения по влаге, маслу и твердым частицам.

Поэтому нельзя назначать стерильную фильтрацию только на основании того, что предприятие относится к пищевой, электронной или фармацевтической отрасли. Необходимо учитывать конкретную точку использования сжатого воздуха.

Почему универсальная последовательность «сначала вода, потом масло» не всегда правильна

Система очистки не должна проектироваться как простой линейный список загрязнений.

Влага, масло и твердые частицы взаимодействуют между собой.

Например, масло необходимо удалить до адсорбционного осушителя, иначе оно способно загрязнить адсорбент.

Одновременно часть жидкой воды необходимо удалить еще раньше — после охлаждения компрессорного воздуха.

Поэтому более корректный принцип проектирования выглядит так:

удаление основной жидкой фазы → предварительная фильтрация → необходимая осушка → финишная фильтрация.

Количество и классы фильтров внутри этой последовательности определяются реальным качеством воздуха и требованиями процесса.

Типовая схема для общепромышленного воздуха

Для стандартной заводской сети возможна следующая логика:

компрессор → aftercooler → сепаратор → ресивер → предварительная фильтрация → рефрижераторный осушитель → необходимая тонкая фильтрация → потребитель.

Такое решение подходит там, где требуется предотвратить конденсацию и удалить основные загрязнения без необходимости глубокой отрицательной PDP.

Для предприятий общего машиностроения конкретный набор элементов следует определять по чувствительности пневматического оборудования и технологических операций.

Схема для глубокой осушки

Если требуется PDP −20 или −40 °C, система может выглядеть иначе:

компрессор → охлаждение → сепарация жидкости → коалесцентная предварительная фильтрация → адсорбционный осушитель → пылеулавливающий фильтр → потребитель.

Перед адсорбентом особенно важно минимизировать поступление масла и свободной воды.

Если же исходная влаговая нагрузка очень высокая, возможно применение комбинированной системы, в которой рефрижераторная ступень предварительно удаляет значительную часть влаги.

В линейке LINGYU предусмотрены комбинированные решения, объединяющие рефрижераторную и адсорбционную технологии.

Схема для окраски

При окраске основную опасность представляют вода, аэрозольное масло и, в отдельных случаях, пары масла.

Поэтому возможна последовательность:

предварительная сепарация → рефрижераторная осушка → коалесцентная фильтрация → при необходимости активированный уголь → точка потребления.

Но фактическая конфигурация должна зависеть от требований конкретного лакокрасочного процесса.

Дополнительный фильтр не компенсирует неисправный компрессор, чрезмерный унос масла или плохой отвод конденсата.

Система для пищевых процессов

В пищевой промышленности особенно важно различать воздух, который используется только для пневматического оборудования, и воздух, который контактирует с продуктом или упаковкой.

Для этих двух случаев требования могут существенно отличаться.

Поэтому одна централизованная система необязательно должна производить воздух максимального качества для каждого потребителя.

Иногда рациональнее обеспечить общую подготовку на компрессорной станции, а дополнительную ступень очистки установить только в критической точке использования.

Как правильно выбрать производительность оборудования

Еще одно слишком упрощенное правило — всегда выбирать осушитель на 10–20 % больше компрессора.

Универсального процента запаса нет.

Производительность необходимо рассчитывать с учетом:

• максимального фактического расхода;
• минимального рабочего давления;
• максимальной температуры воздуха на входе;
• температуры окружающей среды или охлаждающей воды;
• требуемой PDP;
• профиля нагрузки;
• возможного будущего расширения.

Если реальные условия отличаются от номинальных, необходимо использовать поправочные коэффициенты конкретного производителя.

Чрезмерно большой осушитель увеличивает капитальные затраты, а слишком маленький может не обеспечивать стабильное качество воздуха.

Перепад давления — важный критерий выбора каждого компонента

Каждый фильтр, теплообменник, осушитель и клапан создает сопротивление потоку.

Если компоненты подобраны неправильно или загрязнены, давление у потребителя снижается.

Для компенсации этого предприятие нередко повышает давление компрессора, что увеличивает энергозатраты.

Поэтому при выборе каждого элемента необходимо учитывать не только качество очистки, но и его перепад давления.

Например, для низкоперепадных рефрижераторных осушителей серии DD используется конструкция предварительного охладителя с потерями менее 0,1 бар.

Системный подход к этой проблеме подробнее рассмотрен в статье о падении давления в сети сжатого воздуха.

Как обслуживать систему

Техническое обслуживание не следует строить только на универсальном календаре вроде «заменять каждый фильтр раз в шесть месяцев».

Реальный интервал зависит от:

наработки + загрязнения воздуха + перепада давления + условий эксплуатации + требований производителя.

Полезно регулярно контролировать:

• перепад давления на фильтрах;
• работу автоматических конденсатоотводчиков;
• PDP после осушителя;
• содержание масла, если оно критично для процесса;
• состояние адсорбента;
• состояние теплообменников;
• давление в ключевых точках сети.

Рост перепада давления зачастую является более информативным признаком состояния фильтра, чем один только срок эксплуатации.

Пять функциональных задач системы очистки

Таким образом, вместо жесткой привязки «один компонент — одна универсальная модель» систему удобнее рассматривать через пять функций:

Такая логика позволяет адаптировать систему под конкретный объект без ненужного дублирования оборудования.

Заключение

Эффективная очистка сжатого воздуха — это не установка максимально возможного количества фильтров.

Каждый компонент должен удалять конкретный тип загрязнения на той стадии, где это наиболее рационально.

Правильная последовательность обычно строится вокруг четырех основных задач:

удалить жидкий конденсат → защитить последующее оборудование → обеспечить требуемую точку росы → довести содержание масла и частиц до требований потребителя.

При этом необходимо учитывать производительность, рабочее давление, температуру, перепад давления и реальные требования технологического процесса.

Грамотно спроектированная система позволяет получить требуемое качество сжатого воздуха без двух противоположных проблем: недостаточной очистки, повышающей риск отказов и брака, и избыточной обработки, которая лишь увеличивает капитальные затраты, энергопотребление и стоимость обслуживания.
