Расход регенерационного воздуха — один из важнейших параметров работы адсорбционного осушителя. Если продувочного воздуха недостаточно, адсорбент не успевает полностью восстановиться и точка росы постепенно ухудшается. Если воздуха слишком много, качество осушки может оставаться стабильным, но компрессор будет производить дополнительный воздух, который затем просто сбрасывается в атмосферу.
Поэтому правильная настройка заключается не в достижении максимального расхода регенерации, а в поиске минимально достаточного расхода, при котором осушитель стабильно обеспечивает требуемую точку росы под давлением (Pressure Dew Point, PDP).
При этом нельзя использовать одно универсальное процентное значение для всех осушителей. Для разных технологий, моделей и условий эксплуатации нормальный расход регенерационного воздуха существенно отличается.
Как регенерационный воздух восстанавливает адсорбент

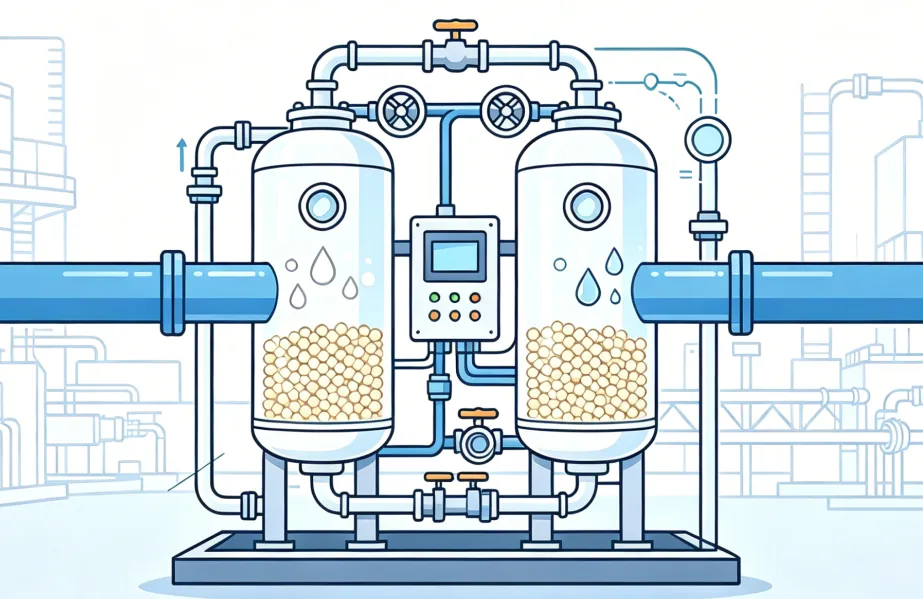

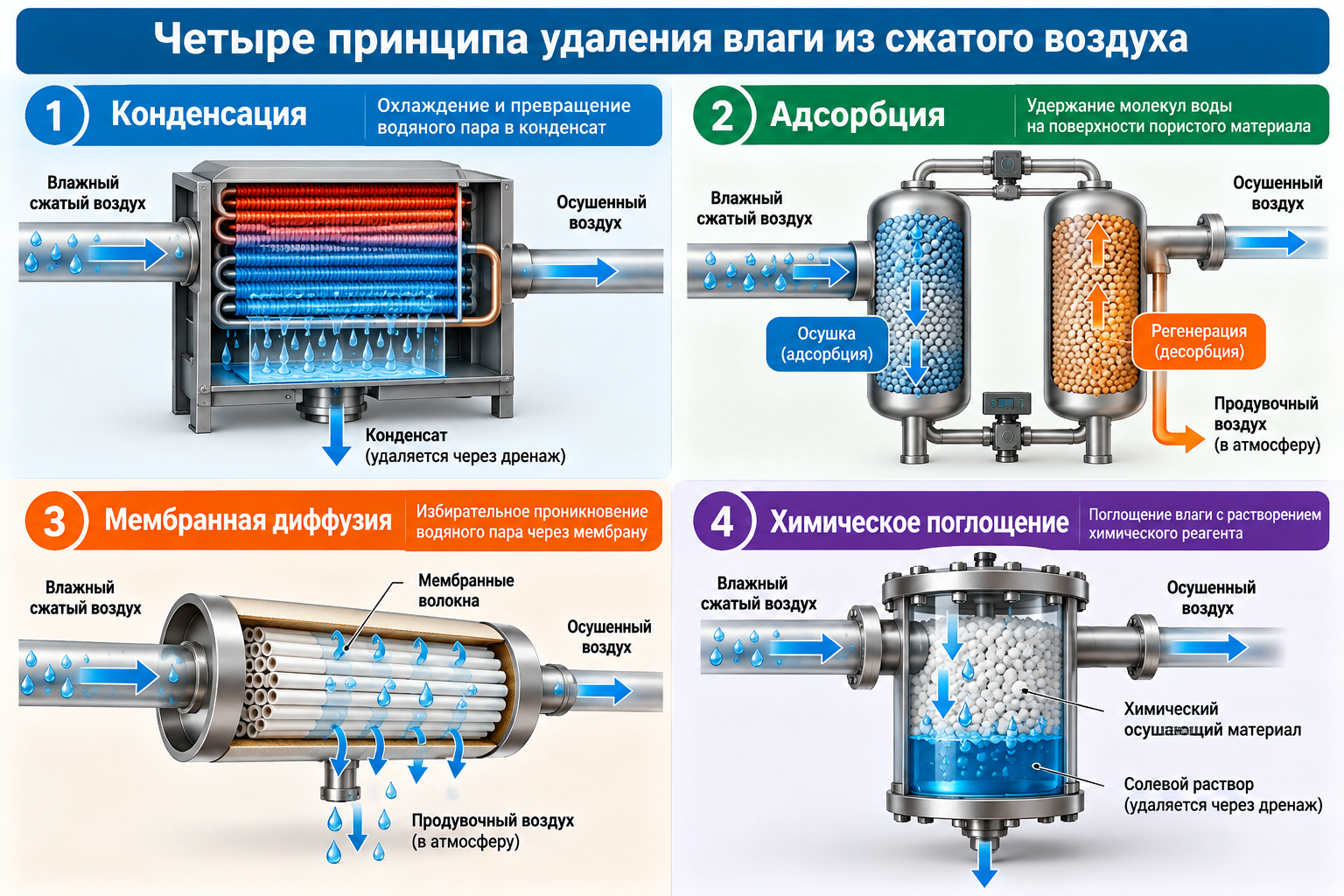

В адсорбционном осушителе сжатого воздуха одна колонна осушает основной поток, а вторая в это время регенерируется.
В безнагревной системе часть уже осушенного воздуха отбирается с выхода рабочей колонны. После снижения давления этот воздух становится значительно суше относительно условий внутри регенерируемой колонны и проходит через насыщенный влагой адсорбент в направлении, предусмотренном конструкцией оборудования.
В результате накопленная влага десорбируется и вместе с регенерационным воздухом выводится через выпускной клапан и глушитель.
После завершения регенерации давление в колонне восстанавливается, затем колонны переключаются.
Таким образом, расход продувочного воздуха должен быть достаточным для удаления влаги, накопленной в адсорбенте за предыдущий цикл.
Почему нельзя устанавливать универсальные 5–8 %
Распространенная ошибка — считать, что любому адсорбционному осушителю достаточно 5–8 % регенерационного воздуха.
Фактическое значение зависит прежде всего от технологии.
Например, для безнагревной серии CH в технических данных LINGYU указан средний расход воздуха на регенерацию 8–14 % при номинальном входном давлении 0,7 МПа. Для этой серии заявлен диапазон точки росы под давлением −50…−20 °C.
В то же время модульная конструкция позволяет использовать другую схему распределения потока; для соответствующей серии указывается расход регенерационного воздуха 5–8 %.
Следовательно, правильное исходное значение следует брать из технических характеристик конкретной модели, а не переносить настройку с другого осушителя.
С чего начинать регулировку
Перед изменением положения регулирующего клапана необходимо убедиться, что осушитель в целом работает исправно.
Нельзя компенсировать увеличением продувки загрязненный адсорбент, неисправный клапан, засоренный глушитель, высокую температуру входящего воздуха или попадание жидкой воды.
Сначала следует проверить фактические входное давление, температуру и расход воздуха, точку росы, перепад давления через осушитель, состояние предварительных фильтров, работу конденсатоотводчиков и последовательность переключения колонн.
Только после этого имеет смысл корректировать регенерационный расход.
Если переключение колонн происходит нестабильно, сначала необходимо устранить причину. Для такой ситуации полезен отдельный алгоритм диагностики ненормального переключения адсорбционного осушителя.
Как выполнять ручную настройку
Если конкретная модель предусматривает ручной регулирующий или дросселирующий клапан, изменять его положение следует постепенно.
Не рекомендуется сразу значительно открывать или закрывать клапан.
После небольшой корректировки системе необходимо дать время отработать несколько полных циклов, а затем оценить точку росы, давление и стабильность регенерации.
Правильная логика настройки выглядит так:
стабильные исходные условия → небольшое изменение расхода → несколько рабочих циклов → контроль PDP → следующая корректировка только при необходимости.
При этом направление вращения клапана нельзя считать универсальным. Оно зависит от конструкции конкретной арматуры. Открытие и закрытие необходимо выполнять по маркировке и инструкции к установленному клапану.
Почему фактический расход лучше измерять
Положение вентиля само по себе не показывает реальное количество регенерационного воздуха.
Один и тот же угол открытия при разных входных давлениях может давать различный расход.
Поэтому для точной настройки предпочтительно использовать расходомер либо предусмотренные производителем значения давления и расхода на регенерационной линии.
Особенно это важно после изменения рабочего давления компрессорной станции или замены клапана, сопла и других элементов регенерационного тракта.
Что происходит при слишком маленьком расходе
Если продувочного воздуха недостаточно, из адсорбента удаляется лишь часть накопленной влаги.
После переключения новая рабочая колонна начинает адсорбцию уже не полностью восстановленной.
Сначала проблема может быть практически незаметна. Однако после нескольких циклов появляется характерная тенденция:
неполная регенерация → увеличение остаточной влаговой нагрузки → сокращение эффективного времени адсорбции → повышение PDP.
В результате точка росы может ухудшаться задолго до конца нормального рабочего цикла.
Увеличивать расход имеет смысл только после подтверждения того, что именно недостаточная регенерация является причиной проблемы. На снижение адсорбционной эффективности также могут влиять масло, жидкая вода, высокая температура, перегрузка по расходу, внутренние утечки клапанов или каналообразование. Поэтому при устойчивом ухудшении PDP полезно провести более широкую диагностику адсорбционной эффективности.
Что происходит при чрезмерном расходе
Избыточный продувочный воздух не означает пропорционального улучшения качества осушки.
После того как адсорбент достаточно регенерирован, дальнейшее увеличение потока в основном повышает расход уже произведенного сжатого воздуха.
Чтобы компенсировать эту потерю, компрессору приходится производить дополнительный объем.
Таким образом, постоянная избыточная продувка означает:
дополнительное производство сжатого воздуха → увеличение нагрузки компрессора → дополнительное потребление электроэнергии.
Для крупной круглосуточной станции даже небольшое неоправданное увеличение продувочного расхода может стать заметной статьей эксплуатационных затрат.
Влияние температуры воздуха на входе
Повышенная температура входящего воздуха означает увеличение влаговой нагрузки на адсорбент.
Следовательно, в течение одного рабочего цикла колонна может накопить больше воды.
Но это не означает, что при повышении температуры необходимо автоматически сильнее открыть регенерационный клапан.
Сначала следует выяснить, почему температура выросла.
Необходимо проверить aftercooler, сепарацию конденсата и вентиляцию компрессорной. Если температура постоянно превышает расчетные условия, может потребоваться пересчет фактической производительности осушителя, а не только изменение продувки.
Для ряда безнагревных моделей номинальная температура воздуха на входе составляет +10…+30 °C, а максимально допустимая — до +40 °C.
Эксплуатацию оборудования выше допустимой температуры нельзя компенсировать произвольным увеличением регенерационного воздуха.
Влияние рабочего давления
Давление влияет сразу на несколько процессов.
При более низком рабочем давлении через оборудование при том же массовом потреблении может проходить больший объемный поток. Одновременно изменяются условия расширения регенерационного воздуха.
Поэтому настройка, выполненная при одном давлении, не обязательно будет оптимальной после значительного изменения режима компрессорной станции.
Для конкретной серии необходимо соблюдать предусмотренный производителем рабочий диапазон. Например, для ряда представленных адсорбционных моделей указывается допустимое давление 0,6–1,0 МПа при номинальном значении 0,7 МПа.
Если предприятие постоянно работает за пределами расчетного режима, правильнее повторно проверить подбор осушителя.
Не увеличивайте продувку при засоренном глушителе
Одной из часто недооцененных причин плохой регенерации является сопротивление на выпуске.
Глушитель постепенно может загрязняться пылью адсорбента или другими частицами.
Если влажный регенерационный воздух не может свободно выйти из колонны, внутри нее сохраняется повышенное давление. Это ухудшает десорбцию влаги.
В такой ситуации оператор может ошибочно решить, что продувочного воздуха недостаточно, и сильнее открыть регулирующий клапан.
Однако правильное решение — сначала устранить противодавление.
Поэтому проверять необходимо весь регенерационный тракт:
отбор сухого воздуха → регулирующее устройство → регенерируемая колонна → выпускной клапан → глушитель.
Предварительная фильтрация также влияет на результат настройки
Попадание масла и жидкой воды снижает адсорбционную способность материала.
Увеличение продувочного расхода такую проблему не исправляет.
Перед осушителем должна работать соответствующая система сепарации и фильтрации. Для удаления аэрозолей и твердых загрязнений могут использоваться прецизионные фильтры сжатого воздуха.
Если фильтр загрязнен, необходимо одновременно контролировать и перепад давления. Чрезмерное сопротивление перед осушителем изменяет реальные условия его работы.
Особенности безнагревного осушителя
Для безнагревного адсорбционного осушителя продувочный расход является одной из основных составляющих стоимости эксплуатации.
Поэтому настройка должна обеспечивать баланс между двумя противоположными рисками.
Слишком небольшой поток приводит к неполной регенерации и повышению PDP.
Слишком большой — к ненужным потерям сжатого воздуха.
На исправном и правильно подобранном оборудовании оптимальная настройка обычно находится в диапазоне, предусмотренном производителем для конкретной модели и рабочих условий, а не на максимально открытом положении клапана.
Чем отличается осушитель с горячей регенерацией
При нагреве для удаления влаги используется дополнительная тепловая энергия, поэтому количество необходимого сухого сжатого воздуха может быть ниже.
Для одной из соответствующих серий указаны средний расход регенерационного воздуха 4–8 % и PDP ≤−40 °C.
В осушителях с горячей регенерацией необходимо контролировать уже не один параметр продувки.
На результат одновременно влияют расход воздуха, температура нагрева, продолжительность стадии нагрева, охлаждение адсорбента и правильность переключения.
Поэтому увеличение расхода продувки не должно использоваться для компенсации неисправного нагревателя или неправильного температурного режима.
Управление по точке росы
При фиксированном цикле осушитель регенерирует колонны через установленный промежуток времени независимо от фактической влаговой нагрузки.
Если расход воздуха значительно изменяется, часть циклов может выполняться раньше, чем адсорбционная емкость рабочей колонны действительно использована.
В системах, где предусмотрено управление по точке росы, момент переключения может корректироваться в зависимости от фактического состояния воздуха.
Это позволяет в периоды небольшой нагрузки увеличить продолжительность адсорбционного цикла и тем самым уменьшить количество регенераций.
Такой подход особенно полезен там, где расход воздуха существенно меняется в течение суток.
Однако Dew Point Control не должен использоваться для маскировки недостаточной производительности, плохого состояния адсорбента или неисправности датчика PDP.
Когда стоит рассмотреть другую технологию регенерации
Если предприятие эксплуатирует крупный безнагревный осушитель круглосуточно, дальнейшая ручная оптимизация продувочного клапана имеет естественный предел.
Ниже минимального количества воздуха, необходимого для полноценной регенерации, расход уменьшить нельзя.
В такой ситуации экономически целесообразно сравнить другие технологии.
Например, осушитель с регенерацией теплом сжатия использует тепловую энергию горячего воздуха после компрессора для восстановления адсорбента.
Для серии HOC-E указывается расход сжатого воздуха на регенерацию ≤3 % при соответствующих условиях эксплуатации и варианты PDP −20 или −40 °C.
Также существуют системы HOC с заявленным нулевым расходом сжатого воздуха на регенерацию; в них для нагрева используется высокотемпературный воздух после компрессора, а охлаждение организовано без расходования готового сухого воздуха.
Такие решения требуют подходящего типа компрессора и правильной интеграции, поэтому они не являются прямой заменой безнагревной системе на любом объекте.
Как определить оптимальную настройку на практике
Оптимальный расход достигнут не тогда, когда на выходе получена самая низкая возможная PDP, а тогда, когда система стабильно выполняет технологическое требование без лишних потерь воздуха.
Практически это означает, что входные условия должны оставаться стабильными, осушитель и фильтры — исправными, а изменение регулирующего устройства выполняется небольшими шагами.
После каждого изменения необходимо оценивать не мгновенную PDP, а поведение системы на протяжении нескольких полных циклов.
Если после уменьшения расхода точка росы остается стабильной с необходимым запасом, возможна дальнейшая осторожная оптимизация.
Если же PDP начинает последовательно ухудшаться после каждого переключения, это может указывать на недостаточную регенерацию.
Какие параметры следует контролировать одновременно
Одного показания расходомера недостаточно.
Для устойчивой настройки необходимо одновременно отслеживать расход основного воздуха, давление перед осушителем, температуру на входе, фактический продувочный расход, PDP на выходе, перепад давления и продолжительность отдельных стадий цикла.
Особенно полезно записывать эти значения до и после каждой корректировки.
Тогда настройка превращается из субъективного вращения клапана в измеримый процесс оптимизации.
При нестабильной PDP также следует оценить состояние самого адсорбционного слоя. Если поток проходит через него неравномерно, повышение продувки может не решить проблему. В таких случаях необходимо проверить возможный канальный эффект в адсорбционном осушителе.
Почему не следует часто менять заводскую настройку
Если осушитель правильно подобран и работает в расчетных условиях, заводская настройка обычно уже соответствует конструкции оборудования.
Регулировать ее только ради уменьшения видимого продувочного расхода нецелесообразно.
Изменение настройки оправдано после подтвержденного изменения рабочих условий, сервисных работ, замены регулирующей арматуры либо в рамках контролируемой энергетической оптимизации.
При любых корректировках необходимо соблюдать допустимые параметры конкретной модели.
Особенно опасно значительно уменьшать продувку без контроля точки росы: ухудшение регенерации может проявиться не сразу, а спустя несколько циклов.
Заключение
Правильная регулировка регенерационного воздуха — это баланс между качеством осушки и стоимостью производства сжатого воздуха.
Слишком маленький расход приводит к неполной регенерации и постепенному ухудшению точки росы. Слишком большой расход увеличивает энергозатраты, не обязательно улучшая конечное качество воздуха.
Поэтому настройку следует выполнять по следующей логике:
проверить состояние системы → зафиксировать реальные условия → использовать исходный диапазон производителя → корректировать небольшими шагами → контролировать несколько полных циклов → оценивать PDP и энергозатраты одновременно.
Главная цель — не минимальный и не максимальный расход регенерационного воздуха, а минимально достаточный поток, обеспечивающий стабильную требуемую точку росы при реальных условиях эксплуатации.
