Повышенное содержание масла в сжатом воздухе — это не просто проблема фильтрации. Масло может поступать непосредственно из компрессора, проходить через неправильно подобранную или изношенную систему очистки, накапливаться в конденсате либо повторно попадать в поток из загрязнённых трубопроводов.
Если ограничиться установкой дополнительного фильтра, не определив первопричину, качество воздуха может временно улучшиться, а затем проблема появится снова.
Поэтому диагностику целесообразно проводить последовательно:
компрессор → сепарация масла → охлаждение и удаление конденсата → фильтрация → осушка → трубопроводная сеть → конечный потребитель.
Именно такой системный подход позволяет снизить остаточное содержание масла, защитить последующее оборудование и избежать неоправданной замены исправных компонентов.

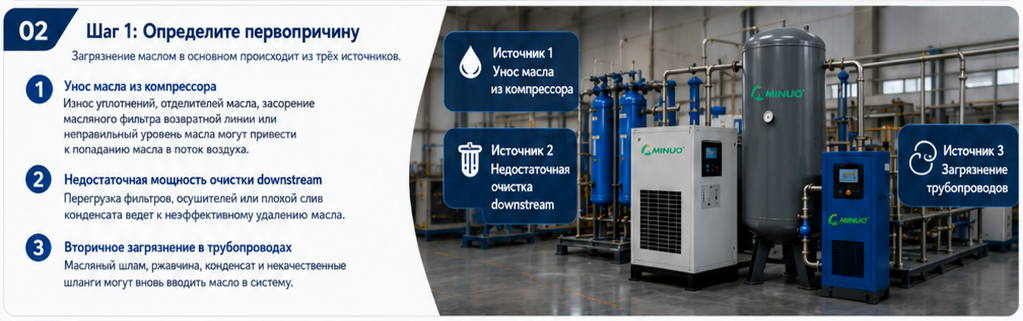

1. Сначала определите, откуда поступает масло
Первый вопрос при повышенном содержании масла — не «какой фильтр установить?», а на каком участке оно появляется.
Условно источники можно разделить на три группы:
- повышенный унос масла из компрессора;
- недостаточная эффективность системы подготовки воздуха;
- вторичное загрязнение трубопроводной сети.
Конкретное место желательно определять измерениями в нескольких точках: непосредственно после компрессора, после основных ступеней очистки и у конечного потребителя.
Так можно понять, появляется ли загрязнение в компрессоре, не удаляется ли оно фильтрами или возникает повторно уже после очистки.
2. Проверьте унос масла из компрессора
Для маслозаполненного винтового компрессора небольшое количество масла в воздушном потоке является ожидаемым, но его концентрация после внутренней сепарации должна соответствовать характеристикам конкретной машины.
Резкое увеличение уноса требует проверки самого компрессора.
Состояние сепарационного элемента
Внутренний маслоотделительный элемент является одним из ключевых компонентов маслозаполненного винтового компрессора.
Если он повреждён, загрязнён или неправильно установлен, эффективность отделения масла снижается и его большее количество переносится дальше с воздушным потоком.
Следует проверить состояние элемента, правильность монтажа и перепад давления в соответствии с требованиями производителя компрессора.
Не рекомендуется определять необходимость замены только по внешнему цвету или фиксированному универсальному сроку службы.
Линия возврата масла
Масло, отделённое внутри сепарационной системы, должно возвращаться в масляный контур.
Если возвратная линия или соответствующие элементы засорены, масло может накапливаться в сепарационной зоне и увеличивать унос.
При диагностике следует проверить проходимость линии, состояние обратных и дросселирующих элементов и отсутствие загрязнений.
Уровень масла и режим эксплуатации
Повышенный унос может быть связан не только с неисправностью сепаратора.
Необходимо также проверить правильность уровня масла, температуру нагнетания, рабочее давление и соответствие используемого масла требованиям производителя компрессора.
Неподходящий смазочный материал, неправильная вязкость или деградация масла при тяжёлых температурных условиях способны ухудшить процесс сепарации.
3. Не ограничивайтесь ремонтом компрессора
Даже после устранения причины повышенного уноса внутри воздушной сети уже может оставаться значительное количество масла.
Поэтому необходимо проверить всю систему подготовки сжатого воздуха.
Она может включать aftercooler, сепаратор конденсата, фильтры различных классов, осушитель и автоматические конденсатоотводчики.
В технических материалах LINGYU масло, влага и твёрдые частицы рассматриваются как отдельные группы загрязнений, для которых требуются соответствующие методы удаления.
4. Проверьте коалесцентные и прецизионные фильтры
После компрессора значительная часть мелкодисперсного масла присутствует в форме аэрозолей.
Именно для их удаления используются коалесцентные прецизионные фильтры сжатого воздуха.
При прохождении воздуха через соответствующий фильтрующий материал мелкие капли объединяются в более крупные и отводятся из корпуса.
Но эффективность фильтра зависит от нескольких условий одновременно: соответствия расходу, рабочего давления, состояния элемента, качества отвода конденсата и фактической концентрации загрязнений на входе.
Если расход превышает номинальную производительность фильтра, скорость воздуха увеличивается и эффективность отделения может ухудшаться.
Проверяйте перепад давления
Загрязнённый фильтр способен одновременно продолжать задерживать часть масла и создавать чрезмерное сопротивление.
Поэтому техническое обслуживание должно учитывать не только срок эксплуатации, но и дифференциальное давление.
Если после замены элемента содержание масла быстро снова повышается, необходимо искать источник загрязнения upstream, а не продолжать часто менять фильтры.
5. Правильно выбирайте ступени фильтрации
Не существует одного фильтра, который оптимален для любой компрессорной станции.
Количество ступеней и степень очистки необходимо выбирать с учётом типа компрессора и качества воздуха, требуемого непосредственно технологическим процессом.
В линейке LINGYU предусмотрены разные уровни удаления частиц и масляных аэрозолей. Поэтому грубая предварительная ступень, коалесцентная очистка высокой эффективности и фильтр с активированным углём выполняют разные задачи и не должны рассматриваться как взаимозаменяемые элементы.
Особенно важно различать масляный аэрозоль и масляные пары. Коалесцентный фильтр предназначен прежде всего для аэрозолей и жидких загрязнений. Для удаления паровой фазы при необходимости используются другие технологии, например активированный уголь.
6. Проверьте отвод маслосодержащего конденсата
После охлаждения сжатого воздуха часть воды конденсируется, и вместе с ней может отделяться масло.
Если автоматический конденсатоотводчик не работает, жидкость накапливается внутри сепаратора, фильтра или осушителя.
При изменении расхода часть этой смеси может снова попадать в воздушный поток.
Поэтому необходимо проверить работу дренажей:
после aftercooler → на сепараторе → на фильтрах → на рефрижераторном осушителе → на ресиверах.
Засорённый или неисправный дренаж иногда воспринимается как недостаточная эффективность фильтрации, хотя основной причиной является несвоевременное удаление уже отделённой жидкости.
7. Какую роль играет рефрижераторный осушитель
Рефрижераторный осушитель предназначен прежде всего для удаления влаги посредством охлаждения и конденсации.
Он не должен рассматриваться как основной маслоудаляющий фильтр.
Однако процесс охлаждения способствует конденсации части влаги и жидких загрязнений, поэтому состояние влагоотделителя и дренажной системы непосредственно влияет на чистоту downstream-воздуха.
Если масловодяной конденсат не удаляется должным образом, стабильность всей линии подготовки воздуха ухудшается.
Поэтому при повышенном содержании масла следует проверить не только холодильный контур, но и сепарацию и отвод конденсата.
8. Масло особенно опасно для адсорбционного осушителя
Если после компрессора установлена адсорбционная система осушки, предварительная очистка от масла приобретает ещё большее значение.
Масляные аэрозоли способны загрязнять активированный оксид алюминия, молекулярное сито и другие адсорбенты.
При значительном загрязнении ухудшаются адсорбционная способность, стабильность точки росы и срок службы загрузки. В отдельных случаях обычная регенерация уже не позволяет полностью восстановить первоначальные характеристики материала.
Поэтому нельзя пытаться устранить масляное загрязнение адсорбционной колонны только увеличением расхода регенерационного воздуха.
Сначала необходимо исключить поступление нового масла.
9. Что делать с уже загрязнённым адсорбентом
Если масло обнаружено непосредственно внутри колонны, решение зависит от степени загрязнения и требований производителя оборудования.
Не следует автоматически считать, что любой контакт с маслом требует немедленной полной замены всей загрузки.
Сначала необходимо оценить PDP, состояние гранул, распределение загрязнения и результаты работы после устранения источника масла.
Если адсорбционная способность существенно снизилась и требуемая точка росы больше не достигается, может потребоваться замена соответствующей части или всей загрузки.
Полезно одновременно проверить другие возможные причины ухудшения осушки — высокую температуру, попадание воды, недостаточную регенерацию и неравномерное распределение потока. Эти факторы подробнее рассматриваются в материале о снижении адсорбционной эффективности.
10. Проверьте трубопроводную сеть после устранения первопричины
На старых предприятиях загрязнение может сохраняться после ремонта компрессора и замены фильтров.
Причина заключается в том, что масло уже накопилось в трубопроводах, ресиверах, низких точках и тупиковых ответвлениях.
После изменения давления или расхода эти отложения снова попадают в поток.
Так возникает характерная ситуация:
источник устранён → показатели временно улучшаются → через некоторое время масло снова появляется downstream.
Поэтому необходимо проверить низкие участки сети, дренажные точки, ресиверы и старые ответвления.
11. Не промывайте трубопроводы произвольными средствами
При сильном загрязнении сети может потребоваться её очистка, но способ должен соответствовать материалу труб, требованиям предприятия и последующему технологическому процессу.
Простая продувка сухим воздухом способна удалить часть свободной жидкости и рыхлых загрязнений, но не обязательно устранит многолетние масляные отложения.
Использовать химические растворители без заранее разработанной процедуры также нежелательно: остатки вещества сами могут стать новым загрязнением.
Для критически важных систем сильно загрязнённый или корродированный участок иногда рациональнее заменить.
При этом нержавеющая сталь является лишь одним из возможных материалов, а не универсально обязательным решением.
12. Проверьте гибкие шланги и локальные компоненты
Загрязнение может находиться не только в магистральном трубопроводе.
Масло способно накапливаться в:
- гибких шлангах;
- локальных ресиверах;
- регуляторах;
- клапанах;
- пневматических блоках;
- старых ответвлениях.
Некоторые материалы уплотнений и шлангов также могут деградировать при длительном контакте с несовместимым маслом.
Поэтому при повторяющемся загрязнении чувствительного оборудования полезно взять пробу непосредственно перед его точкой подключения.
Если воздух в магистрали соответствует требованиям, а непосредственно у машины — нет, источник находится на локальном участке.
13. Не классифицируйте проблему только по одному значению масла
Не следует универсально считать, например, любое содержание выше 0,1 мг/м³ «умеренным загрязнением».
Допустимый уровень определяется требованиями конкретного процесса.
Для обычного пневматического инструмента и для воздуха, контактирующего с электронной, фармацевтической или пищевой продукцией, требования могут существенно отличаться.
Поэтому сначала необходимо определить требуемый класс качества воздуха, а затем сравнивать результаты измерений именно с ним.
Для чувствительных процессов требования к качеству следует задавать непосредственно в точке использования, а не только на выходе компрессорной.
14. Где измерять содержание масла
Один анализ на выходе всей системы часто не позволяет определить причину.
Более информативно провести последовательные измерения:
точка 1 — после компрессора;
точка 2 — после основной маслоудаляющей фильтрации;
точка 3 — после осушителя и финишной фильтрации;
точка 4 — у проблемного потребителя.
Если концентрация уже высокая в первой точке, основное внимание следует направить на компрессор.
Если первая точка соответствует ожидаемым параметрам, а после фильтра загрязнение почти не снижается, необходимо проверять систему очистки.
Если после подготовки воздух чистый, а у потребителя снова обнаруживается масло, вероятно вторичное загрязнение сети.
Такой метод значительно сокращает количество ненужных ремонтных действий.

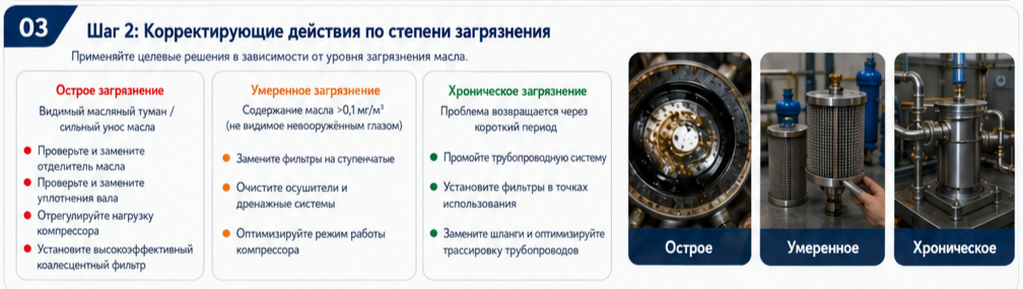

15. Что делать при резком увеличении содержания масла
Если визуально наблюдается значительное количество масла или его концентрация резко выросла по сравнению с нормальным режимом, важно защитить downstream-оборудование от дальнейшего загрязнения.
Следует безопасно вывести проблемную линию из эксплуатации в соответствии с процедурами предприятия и проверить компрессор, сепарационную систему и масляный контур.
После устранения неисправности необходимо проверить фильтры и собранный конденсат.
Если большое количество масла уже прошло в адсорбционный осушитель или технологическую сеть, потребуется дополнительная оценка загрязнённых компонентов.
Установка временного дополнительного коалесцентного фильтра может защитить downstream-оборудование во время контролируемого восстановления системы, но не заменяет ремонт первичного источника масла.
16. Что делать при небольшом, но постоянном превышении
Если видимого масла нет, но анализ показывает превышение требований технологического процесса, диагностика должна быть более точной.
Проверьте расход через фильтры, их класс и перепад давления, работу дренажей и качество воздуха непосредственно перед каждой ступенью.
Возможно, фильтры технически исправны, но выбранная конфигурация просто не обеспечивает необходимого качества.
В таком случае требуется не ремонт, а корректировка всей схемы очистки.
Особенно это актуально для электроники и прецизионного производства, где даже небольшое загрязнение может быть значительно важнее, чем в обычной пневматической сети.
17. Почему дополнительный фильтр следует устанавливать осознанно
При повторяющемся загрязнении возникает желание последовательно добавлять всё новые фильтры.
Это может снизить содержание масла, но одновременно каждый элемент создаёт дополнительное сопротивление.
Если фильтров становится слишком много или они неправильно подобраны по расходу, растёт перепад давления и компрессору приходится работать при более высокой уставке.
Поэтому качество воздуха и энергоэффективность необходимо рассматривать одновременно.
Связь между состоянием фильтров, трубопроводов и потерями давления подробно рассмотрена в материале о падении давления в системе сжатого воздуха.
18. Как предотвратить повторное загрязнение
После устранения неисправности полезно создать базовые показатели нормальной работы системы.
Необходимо зафиксировать содержание масла в ключевых точках, перепад давления на фильтрах, температуру нагнетания компрессора и состояние конденсатоотводчиков.
В дальнейшем обслуживание лучше выполнять не только по календарю, но и по фактическому состоянию оборудования.
Для фильтров особенно важны перепад давления и количество загрязнений. Для компрессора — характеристики сепаратора, масла и режима работы. Для осушителя — точка росы и состояние входного воздуха.
Такой подход позволяет обнаруживать тенденцию до того, как загрязнение начнёт влиять на продукцию.
Практический порядок диагностики
При повышенном содержании масла рационально действовать в следующей последовательности:
1. Подтвердите проблему измерением. Определите требуемое качество воздуха и измерьте фактическое содержание масла.
2. Найдите участок появления загрязнения. Выполните измерения после компрессора, после очистки и у потребителя.
3. Проверьте компрессор. Оцените сепаратор, возврат масла, уровень и состояние смазочного материала, температуру и режим эксплуатации.
4. Проверьте фильтрацию. Измерьте перепад давления и убедитесь, что класс и производительность элементов соответствуют задаче.
5. Проверьте удаление конденсата. Не допускайте накопления масловодяной смеси.
6. Проверьте осушитель. Исключите загрязнение теплообменника, сепарационной части или адсорбционной загрузки.
7. Проверьте трубопровод. Ищите вторичное загрязнение в ресиверах, низких точках и старых участках сети.
8. Повторно измерьте содержание масла после ремонта. Только так можно подтвердить фактическое устранение причины.
Заключение
Повышенное содержание масла в системе сжатого воздуха редко следует устранять одной заменой фильтра.
Источник может находиться в компрессоре, сепарационной системе, дренажах, неправильно подобранной фильтрации, загрязнённом адсорбенте или самой трубопроводной сети.
Поэтому наиболее надёжная логика диагностики выглядит так:
найти источник → локализовать участок загрязнения → устранить первопричину → очистить или заменить загрязнённые компоненты → подтвердить результат измерением.
Если после ремонта компрессора масло продолжает появляться у конечного оборудования, необходимо проверять не только фильтры, но и накопленное вторичное загрязнение системы.
А если предприятие проектирует новую линию или существующая очистка не позволяет обеспечить необходимый класс воздуха, конфигурацию оборудования следует выбирать по фактическому расходу, давлению и требованиям конечного процесса, а не просто увеличивать количество ступеней фильтрации.
