В системе сжатого воздуха адсорбционный осушитель является одним из ключевых элементов, обеспечивающих требуемое качество воздуха и стабильную точку росы.
Неправильный выбор осушителя может привести не только к тому, что требуемая точка росы под давлением (Pressure Dew Point, PDP) не будет достигнута, но и к нестабильной работе технологического оборудования, повышенному энергопотреблению, частому техническому обслуживанию и дополнительным эксплуатационным расходам, которые со временем могут значительно превысить первоначальную стоимость оборудования.
При выборе адсорбционного осушителя часто встречаются две крайности: стремление выбрать оборудование с максимально низкой точкой росы или ориентация исключительно на первоначальную цену.
На практике правильный подбор адсорбционного осушителя сжатого воздуха требует комплексного анализа технологических требований, реальных условий эксплуатации, качества воздуха на входе, способа регенерации адсорбента и совокупной стоимости владения.
Рассмотрим три ключевых аспекта выбора и наиболее распространенные ошибки, которых следует избегать.
1. Выбирайте точку росы в соответствии с требованиями процесса — избегайте избыточной спецификации
Одна из наиболее распространенных ошибок при выборе адсорбционного осушителя — установка требований к точке росы значительно ниже, чем это действительно необходимо технологическому процессу.
Иногда предполагается, что точка росы -70 °C автоматически лучше, чем -40 °C. В результате выбирается осушитель для сверхглубокой осушки даже там, где настолько сухой воздух не требуется.
Это может привести к неоправданному увеличению первоначальных инвестиций и энергозатрат на регенерацию.
Основная функция адсорбционного осушителя — удаление водяного пара из сжатого воздуха для достижения низкой точки росы под давлением.
Как правило, чем ниже требуемая точка росы, тем более жесткие требования предъявляются к процессам адсорбции и регенерации.
Поэтому первый этап выбора осушителя — определить реальную точку росы, необходимую производственному процессу.
Пневматический инструмент и общезаводской сжатый воздух
Для многих стандартных промышленных применений сверхнизкая точка росы не требуется.
Пневматический инструмент, цилиндры и обычные системы заводского воздуха зачастую нуждаются прежде всего в защите от образования конденсата, а не в сверхглубокой осушке.
Если температура окружающей среды и условия эксплуатации трубопроводов это позволяют, более экономичным решением может быть рефрижераторный осушитель сжатого воздуха.
Такие осушители обычно обеспечивают точку росы под давлением около +3 °C, хотя фактическое значение зависит от конструкции оборудования и условий эксплуатации.
Если же требуется значительно более низкая точка росы — например, для предотвращения замерзания влаги в трубопроводах при низкой температуре окружающей среды — необходимо рассмотреть применение адсорбционного осушителя.
Основной принцип прост:
Не следует производить сверхсухой сжатый воздух, если технологический процесс в нем не нуждается.
Прецизионное оборудование, окраска, электроника и чувствительные процессы
Для прецизионных приборов, электронной промышленности, специализированных процессов окраски и других чувствительных к влаге производств может потребоваться точка росы -40 °C или ниже.
Именно в таких условиях применение адсорбционного осушителя становится более обоснованным.
Требуемую точку росы необходимо определять с учетом:
- Чувствительности технологического процесса к влаге;
- Требований к качеству продукции;
- Температуры окружающей среды;
- Условий прокладки трубопроводов;
- Требуемого класса качества сжатого воздуха;
- Требований конечного оборудования.
Специальные процессы и низкотемпературные условия
Некоторые технологические процессы могут требовать точки росы в диапазоне от -60 °C до -70 °C.
К таким применениям могут относиться:
- Системы сжатого воздуха, работающие при низкой температуре окружающей среды;
- Критически важный приборный воздух;
- Некоторые процессы продувки;
- Отдельные процессы электронной и фармацевтической промышленности;
- Специализированные химические и газовые процессы.
Однако достижение столь низкой точки росы требует более интенсивной регенерации адсорбента и может существенно увеличить энергопотребление.
Поэтому требование сверхнизкой точки росы должно быть обусловлено реальной технологической необходимостью, а не стремлением выбрать минимально возможное значение.
Комбинация рефрижераторного и адсорбционного осушителя
Если на входе присутствует высокая влаговая нагрузка, а технологический процесс требует очень низкой точки росы, можно рассмотреть комбинированную схему:
Рефрижераторный осушитель → Адсорбционный осушитель
Рефрижераторный осушитель предварительно удаляет значительную часть конденсируемой влаги, прежде чем воздух поступит в адсорбционный осушитель.
Это позволяет снизить влаговую нагрузку на адсорбент и, в зависимости от конструкции системы и условий эксплуатации, уменьшить затраты на регенерацию и увеличить срок службы адсорбента.
Фактический эффект зависит от:
- Температуры воздуха на входе;
- Расхода сжатого воздуха;
- Требуемой точки росы;
- Технологии регенерации;
- Рабочего давления;
- Режима эксплуатации;
- Алгоритма управления.
Главная задача — не заставлять адсорбционный осушитель обрабатывать избыточно влажный воздух, если часть влаговой нагрузки можно экономично удалить на предварительной ступени.
2. Рассчитывайте реальный расход воздуха — не выбирайте осушитель только по производительности компрессора
Вторая распространенная ошибка — подбирать осушитель непосредственно по номинальной производительности воздушного компрессора или ориентироваться только на значение расхода, указанное на шильдике осушителя.
Номинальная производительность адсорбционного осушителя обычно указывается для определенных расчетных условий.
Реальные условия эксплуатации могут значительно отличаться.
Температура воздуха на входе, рабочее давление, требуемая точка росы и другие параметры могут существенно влиять на фактическую пропускную способность осушителя.
Поэтому подбор необходимо выполнять с учетом поправочных коэффициентов для реальных условий эксплуатации.
Температура воздуха на входе
Температура поступающего сжатого воздуха является одним из наиболее важных параметров при выборе осушителя.
С повышением температуры количество водяного пара, поступающего в осушитель, может значительно увеличиваться.
Если температура воздуха на входе существенно превышает расчетное значение производителя, влаговая нагрузка на адсорбент возрастает.
Это может привести к:
- Более быстрому насыщению адсорбента;
- Сокращению эффективного времени адсорбции;
- Увеличению потребности в регенерации;
- Нестабильной точке росы на выходе;
- Снижению фактической производительности осушителя.
При повышенной температуре воздуха оборудование следует выбирать с учетом температурного поправочного коэффициента, указанного производителем.
Кроме того, большое значение имеют эффективное охлаждение воздуха после компрессора и надежное удаление конденсата перед осушителем.
Рабочее давление
Рабочее давление также влияет на фактическую производительность осушителя.
Если реальное давление системы отличается от давления, при котором указана номинальная производительность оборудования, пропускная способность может измениться.
При более низком давлении определенная масса воздуха занимает больший объем, что может увеличить объемную нагрузку на осушитель.
Поэтому при подборе необходимо учитывать реальные значения:
- Давления на входе;
- Расхода воздуха;
- Температуры воздуха;
- Требуемой точки росы.
Следует использовать поправочные коэффициенты по давлению и температуре, предоставляемые производителем конкретного оборудования.
Переменный расход сжатого воздуха
Большинство промышленных систем не работает постоянно при одной и той же нагрузке.
Расход воздуха может существенно меняться между сменами, производственными линиями и отдельными этапами технологического процесса.
Если осушитель плохо соответствует реальному профилю нагрузки, его энергоэффективность может снижаться.
При этом нельзя утверждать, что любой адсорбционный осушитель обязательно будет работать неудовлетворительно ниже какого-либо универсального процента номинальной производительности.
Работа при частичной нагрузке зависит от конструкции осушителя и алгоритма управления.
Для систем с сильно меняющимся расходом можно рассмотреть:
- Управление регенерацией по точке росы (Dew Point Demand Control);
- Регенерацию в зависимости от фактической нагрузки;
- Адаптивное управление длительностью циклов;
- Несколько осушителей, работающих параллельно;
- Интеллектуальное PLC-управление;
- Энергосберегающие системы управления осушителем.
Такие решения позволяют адаптировать циклы адсорбции и регенерации к реальной потребности в сжатом воздухе.
Предусматривайте обоснованный запас производительности
При проектировании следует учитывать определенный запас для:
- Кратковременных пиков потребления;
- Сезонных изменений условий эксплуатации;
- Будущего расширения производства;
- Изменения характеристик оборудования;
- Колебаний температуры воздуха на входе.
Однако универсального правила, согласно которому каждый осушитель необходимо выбирать с запасом ровно 10%, 15% или 20%, не существует.
Требуемая производительность должна определяться по реальным рабочим параметрам с использованием поправочных коэффициентов и рекомендаций производителя.
Чрезмерно большой осушитель увеличивает первоначальные инвестиции, а недостаточная производительность может привести к нестабильной точке росы и сокращению срока службы адсорбента.
Цель — выбрать правильно рассчитанный осушитель, а не просто максимально большой.

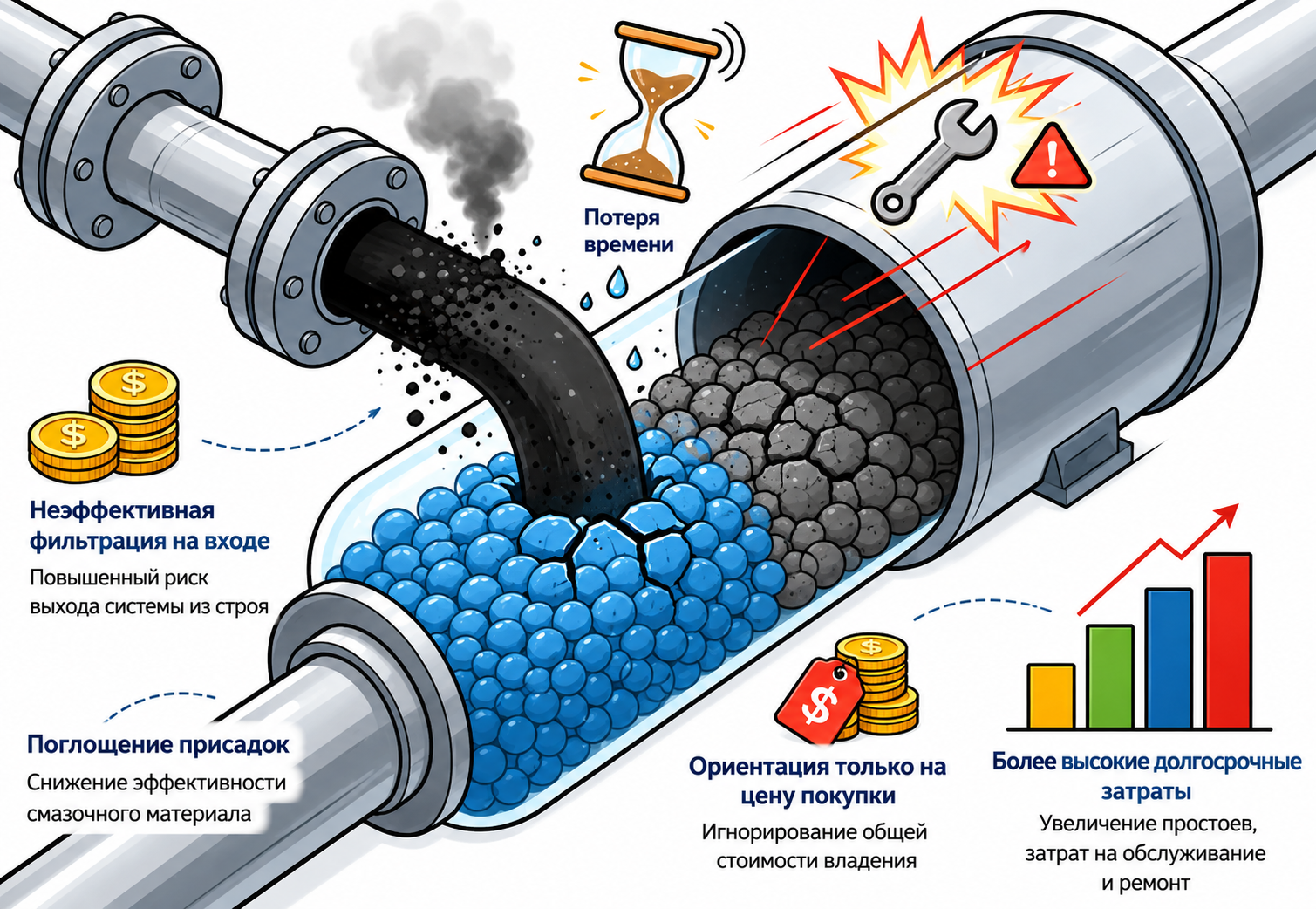

3. Контролируйте качество воздуха на входе и оценивайте полную стоимость владения
Третья серьезная ошибка — сравнивать оборудование только по закупочной цене, игнорируя качество воздуха на входе, расход энергии на регенерацию, стоимость замены адсорбента и долгосрочные затраты на техническое обслуживание.
Для адсорбционного осушителя совокупная стоимость владения (Total Cost of Ownership, TCO) часто имеет гораздо большее значение, чем первоначальная цена оборудования.
Масляное загрязнение может вывести адсорбент из строя
Масляные загрязнения представляют серьезную угрозу для работы адсорбционного осушителя.
Масляные аэрозоли, содержащиеся в сжатом воздухе, могут загрязнять активированный оксид алюминия, молекулярное сито и другие адсорбенты.
При значительном загрязнении маслом адсорбционная способность материала может существенно ухудшиться и не всегда полностью восстанавливается в процессе обычной регенерации.
Возможные последствия:
- Повышение точки росы на выходе;
- Сокращение эффективного цикла адсорбции;
- Увеличение потребности в регенерации;
- Увеличение перепада давления;
- Сокращение срока службы адсорбента;
- Более частое техническое обслуживание.
Поэтому качественная предварительная фильтрация имеет критически важное значение.
В зависимости от типа компрессора, требований к качеству воздуха и конструкции осушителя система предварительной подготовки может включать:
- Сепаратор влаги;
- Коалесцентный фильтр общего назначения;
- Высокоэффективный фильтр для удаления масляных аэрозолей;
- Фильтр тонкой очистки;
- Фильтр с активированным углем или другую ступень удаления масляных паров, если это требуется.
Не следует автоматически применять одно универсальное значение тонкости фильтрации, например 0,01 мкм, для всех систем.
Правильную конфигурацию фильтров необходимо выбирать с учетом типа компрессора, требуемого класса качества воздуха по ISO 8573-1, требований производителя осушителя и особенностей технологического процесса.
Правильно подобранная предварительная фильтрация — один из наиболее экономически эффективных способов защиты адсорбента и увеличения срока его службы.
Сравните способы регенерации адсорбционного осушителя
Различные способы регенерации значительно отличаются по структуре энергопотребления.
Поэтому правильно выбранная технология регенерации может влиять на долгосрочные эксплуатационные расходы значительно сильнее, чем первоначальная стоимость оборудования.
| Тип осушителя | Способ регенерации | Основные особенности | Типичное применение |
|---|---|---|---|
| Безнагревный | Использует часть осушенного сжатого воздуха после расширения | Простая конструкция, сравнительно низкая цена, высокий расход продувочного воздуха | Небольшой расход, периодическая эксплуатация |
| С нагревом продувочного воздуха | Использует нагретый сухой сжатый воздух | Более низкий расход продувочного воздуха по сравнению с безнагревным типом | Малые и средние расходы, продолжительная эксплуатация |
| С нагревом от воздуходувки | Использует нагретый атмосферный воздух от воздуходувки | Очень низкий расход сжатого воздуха во время нагрева, зависит от конструкции | Средние и большие расходы, непрерывная эксплуатация |
| С использованием теплоты сжатия | Использует тепло компрессора | Потенциально очень низкие энергозатраты на регенерацию | Крупные системы при подходящей конфигурации компрессора |

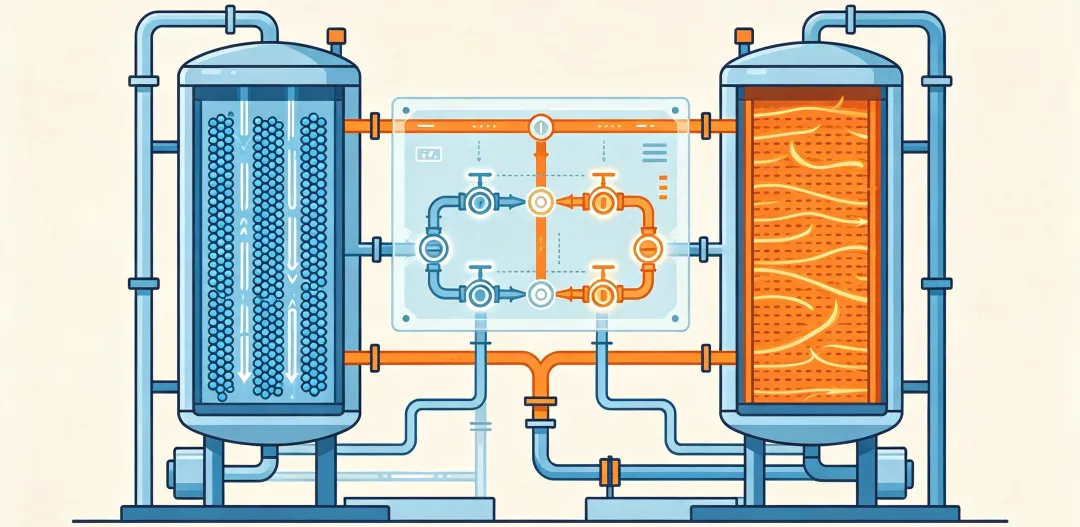

Безнагревный адсорбционный осушитель
Безнагревный адсорбционный осушитель (Heatless Desiccant Dryer) использует часть уже осушенного сжатого воздуха для регенерации насыщенного адсорбента во второй колонне.
К его преимуществам относятся:
- Простая конструкция;
- Высокая надежность;
- Относительно низкие первоначальные инвестиции;
- Отсутствие внешнего нагревателя для регенерации.
Основной недостаток — сравнительно высокий расход сжатого воздуха на продувку.
Фактический расход продувочного воздуха зависит от конструкции, рабочего давления, требуемой точки росы и системы управления.
Поэтому безнагревные осушители часто являются рациональным решением для:
- Систем небольшой производительности;
- Периодической эксплуатации;
- Объектов, где простота и надежность важнее минимального энергопотребления.
Адсорбционный осушитель с нагретой продувкой
Адсорбционный осушитель с нагретой продувкой (Heated Purge Dryer) использует внешний нагрев для повышения эффективности регенерации адсорбента.
Поскольку нагрев облегчает удаление влаги из адсорбента, для регенерации обычно требуется меньше сухого сжатого воздуха, чем в безнагревной системе.
Это позволяет сократить потери сжатого воздуха, однако при расчете энергопотребления необходимо учитывать электроэнергию, используемую нагревателем.
Такие осушители подходят для систем малой и средней производительности, особенно при длительной эксплуатации, когда снижение расхода продувочного воздуха имеет экономическое значение.
Адсорбционный осушитель с воздуходувкой
Адсорбционный осушитель с горячей регенерацией от воздуходувки (Blower Purge Desiccant Dryer) использует воздуходувку для подачи атмосферного воздуха через нагреватель и далее через слой адсорбента.
На стадии нагрева потребление сжатого воздуха может быть очень низким или, в зависимости от конструкции, практически отсутствовать.
Однако некоторые модели могут использовать сжатый воздух на этапе охлаждения или на других стадиях цикла регенерации.
Осушители с воздуходувкой особенно привлекательны для:
- Больших расходов сжатого воздуха;
- Непрерывных промышленных процессов;
- Предприятий с высокой стоимостью производства сжатого воздуха;
- Проектов по повышению энергоэффективности.
Хотя первоначальные инвестиции обычно выше, снижение потерь сжатого воздуха может существенно уменьшить долгосрочные эксплуатационные расходы.
Осушители с использованием теплоты сжатия
Для некоторых систем с безмасляными компрессорами можно рассмотреть адсорбционные осушители с использованием теплоты сжатия (Heat of Compression, HOC).
Такие системы используют тепло, выделяемое при сжатии воздуха, для регенерации адсорбента.
При подходящей конфигурации компрессорной станции и правильных условиях эксплуатации технология HOC может обеспечить очень низкие дополнительные энергозатраты на регенерацию.
Однако подобное решение требует правильной интеграции с компрессорной системой и подходит не для каждого объекта.
Оценивайте стоимость жизненного цикла, а не только закупочную цену
Самый дешевый адсорбционный осушитель при покупке не обязательно окажется самым экономичным в эксплуатации.
Полный анализ стоимости жизненного цикла должен учитывать:
- Первоначальную стоимость оборудования;
- Потребление электроэнергии;
- Стоимость потерь сжатого воздуха на регенерацию;
- Затраты на замену фильтрующих элементов;
- Стоимость замены адсорбента;
- Обслуживание нагревателя и воздуходувки;
- Обслуживание клапанов;

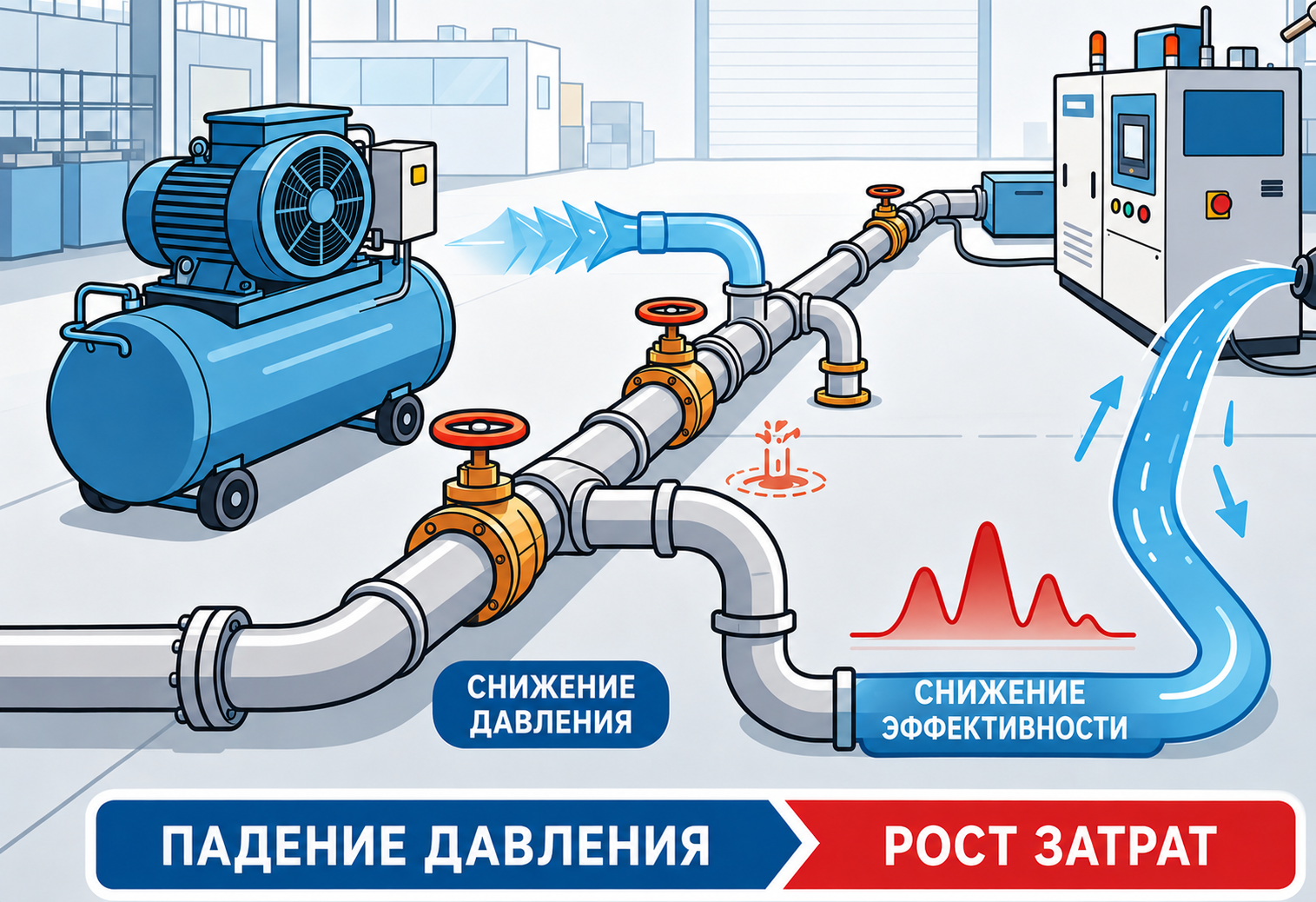

- Энергетические потери из-за перепада давления;
- Возможные простои производства;
- Годовое количество часов эксплуатации.
Для осушителя, работающего непрерывно в течение года, энергозатраты могут составлять значительную часть совокупной стоимости владения.
Поэтому более энергоэффективная модель, несмотря на более высокую первоначальную цену, в подходящих условиях может оказаться экономически выгоднее.
Фактический срок окупаемости зависит от:
- Стоимости электроэнергии;
- Эффективности компрессоров;
- Количества часов работы в год;
- Расхода сжатого воздуха;
- Требуемой точки росы;
- Расхода продувочного воздуха;
- Стоимости технического обслуживания.
Поэтому срок окупаемости следует рассчитывать индивидуально для конкретного объекта, а не принимать фиксированное значение, например 1–2 года, как универсальное правило.
Практический чек-лист для выбора адсорбционного осушителя
Перед выбором оборудования рекомендуется определить следующие параметры:
- Требуемая точка росы под давлением
Достаточно ли -40 °C или процесс действительно требует -60…-70 °C? - Фактический максимальный расход воздуха
Какова реальная потребность предприятия, а не только номинальная производительность компрессора? - Температура воздуха на входе
Достаточно ли эффективно воздух охлаждается перед осушителем? - Рабочее давление
Соответствует ли реальное давление условиям, при которых указана номинальная производительность осушителя? - Профиль нагрузки
Является ли потребление постоянным, периодическим или сильно изменяющимся? - Качество воздуха на входе
Эффективно ли удаляются конденсат, твердые частицы и масляные аэрозоли? - Способ регенерации
Что лучше подходит системе: безнагревная, нагретая, воздуходувная регенерация или использование теплоты сжатия? - Энергопотребление
Каковы годовые затраты на продувочный воздух, электрический нагрев и работу воздуходувки? - Техническое обслуживание
Как часто потребуется обслуживание или замена фильтров, клапанов, нагревателей и адсорбента? - Будущее расширение системы
Планируется ли увеличение производительности предприятия?
Комплексная оценка этих факторов позволяет выбрать осушитель, обеспечивающий оптимальный баланс между точкой росы, надежностью, энергоэффективностью и стоимостью жизненного цикла.
Заключение: выбирайте адсорбционный осушитель по требованиям процесса, а не только по характеристикам
Правильный выбор адсорбционного осушителя сжатого воздуха — это не просто поиск модели с самой низкой точкой росы или максимальной номинальной производительностью.
Это комплексная инженерная задача.
Три основные ошибки, которых следует избегать:
- Необоснованно низкая требуемая точка росы;
- Выбор производительности без учета реальных условий эксплуатации;
- Игнорирование качества воздуха на входе, энергозатрат на регенерацию и совокупной стоимости владения.
Правильно подобранный адсорбционный осушитель должен соответствовать реальным требованиям технологического процесса, надежно работать при фактической температуре и давлении на входе и обеспечивать требуемое качество сжатого воздуха при минимально обоснованном энергопотреблении.
Сочетание правильного расчета производительности адсорбционного осушителя, эффективной предварительной фильтрации, подходящего способа регенерации и интеллектуального управления позволяет обеспечить стабильную точку росы, одновременно сокращая потери сжатого воздуха, расходы на техническое обслуживание и общее энергопотребление системы.
Поэтому лучший осушитель — это не обязательно оборудование с самой низкой точкой росы, самой высокой производительностью или самой низкой закупочной ценой.
Лучший выбор — это осушитель, который надежно обеспечивает именно то качество сжатого воздуха, которое требуется вашему технологическому процессу, при оптимальной энергоэффективности и минимальной практической стоимости жизненного цикла.
