Давление на стороне низкого давления холодильного контура — один из важных параметров, по которым можно оценить состояние рефрижераторного осушителя. Если давление всасывания становится заметно выше нормального рабочего значения, температура испарения также может повышаться, вследствие чего воздух охлаждается недостаточно и точка росы ухудшается.
Однако высокое давление низкой стороны нельзя диагностировать по одному показанию манометра. Оно зависит от типа хладагента, температуры окружающей среды, нагрузки по сжатому воздуху, настройки расширительного устройства и конструкции конкретного оборудования.
Поэтому для рефрижераторного осушителя сжатого воздуха правильный подход заключается не в немедленной регулировке клапанов или удалении хладагента, а в последовательной проверке нагрузки, теплообмена и холодильного контура.
Что означает повышенное давление на стороне низкого давления?
В нормальном холодильном цикле компрессор всасывает пары хладагента из испарителя и поддерживает необходимое давление испарения.
Если давление всасывания становится слишком высоким, причина обычно находится в одной из следующих областей:
- чрезмерная тепловая нагрузка на испаритель;
- избыточная подача хладагента;
- неправильная работа байпаса горячего газа;
- снижение производительности холодильного компрессора;
- нарушение теплообмена или условий охлаждения;
- неправильная заправка или обслуживание холодильного контура.
При этом одно и то же давление может быть нормальным для одного хладагента и ненормальным для другого. Поэтому сравнивать показания необходимо с техническими данными конкретной модели.
В оборудовании LINGYU холодильный контур включает испаритель, термостатический расширительный клапан, клапан байпаса горячего газа, манометры высокого и низкого давления, холодильный компрессор и конденсатор, поэтому все эти компоненты необходимо рассматривать как единую систему.
1. Слишком высокая нагрузка на испаритель
Перед вмешательством в холодильный контур следует проверить наиболее простую причину — фактическую нагрузку осушителя.
Если на вход поступает слишком горячий воздух или расход значительно превышает номинальную производительность, испаритель получает больше тепла, чем предусмотрено расчетными условиями.
В результате увеличивается количество испаряющегося хладагента и давление на стороне всасывания может повышаться.
Проверьте:
расход сжатого воздуха → температуру воздуха на входе → рабочее давление → температуру окружающей среды.
Для различных серий допустимые значения отличаются. Например, для высокотемпературных моделей LINGYU предусмотрена номинальная температура воздуха на входе 50 °C и максимально допустимая до 80 °C, однако эти значения нельзя автоматически применять к любому рефрижераторному осушителю.
Если оборудование постоянно работает выше своей расчетной нагрузки, регулировка холодильных компонентов проблему не устранит.
2. Чрезмерное открытие терморегулирующего расширительного клапана
Термостатический расширительный клапан (ТРВ) регулирует количество жидкого хладагента, поступающего в испаритель.
Если клапан подает слишком много хладагента, испаритель становится переобогащенным. Давление испарения может увеличиваться, а перегрев паров на выходе испарителя — снижаться.
Возможными причинами являются:
- неправильная настройка;
- неисправность термобаллона;
- неправильное положение или плохой контакт термобаллона;
- повреждение механизма клапана;
- несоответствие самого ТРВ установленной системе.
При подозрении на такую неисправность нельзя ориентироваться только на давление.
Необходимо одновременно оценивать давление испарения, температуру всасывающей линии и перегрев хладагента.
Если перегрев слишком мал и одновременно наблюдаются признаки переизбытка жидкого хладагента в испарителе, следует проверить ТРВ.
Регулировку необходимо выполнять небольшими шагами и только в соответствии с требованиями конкретного клапана.
3. Неправильная работа клапана байпаса горячего газа
Клапан байпаса горячего газа используется для поддержания стабильного давления испарения при снижении нагрузки и помогает предотвращать чрезмерное охлаждение и обмерзание испарителя.
Он направляет часть горячего газа со стороны нагнетания в низкую сторону холодильного контура.
Если через байпас проходит слишком большой поток, давление низкой стороны становится выше нормального.
При диагностике необходимо проверить:
- настройку клапана;
- состояние регулирующего механизма;
- давление до и после изменения нагрузки;
- реакцию системы на работу при малом расходе воздуха.
Не следует использовать универсальное правило вроде «повернуть клапан по часовой стрелке». Направление регулировки зависит от конструкции конкретного клапана.
Особенно важно не регулировать байпас только по манометру. Неправильная настройка может вызвать нестабильность точки росы или увеличить риск обмерзания при изменении нагрузки.
4. Снижение производительности холодильного компрессора
Если компрессор теряет способность эффективно перекачивать пары хладагента с низкой стороны на высокую, давление всасывания повышается.
Одновременно давление нагнетания может становиться ниже ожидаемого, а разница между высокой и низкой сторонами уменьшается.
Возможные причины:
- внутренний износ компрессора;
- повреждение клапанного механизма в соответствующих типах компрессоров;
- внутренние утечки;
- механический износ;
- электрические проблемы, ограничивающие производительность.
Характерная картина выглядит следующим образом:
давление низкой стороны выше нормы + давление высокой стороны ниже ожидаемого + слабое охлаждение.
Но заменять компрессор только по этим признакам нельзя.
Сначала необходимо исключить неправильную нагрузку, ТРВ, байпас горячего газа и другие причины.
Для современных систем одним из способов адаптации холодильной производительности к переменной нагрузке является частотное регулирование. Например, рефрижераторные осушители с VFD автоматически изменяют работу холодильного компрессора в зависимости от текущей потребности в охлаждении.

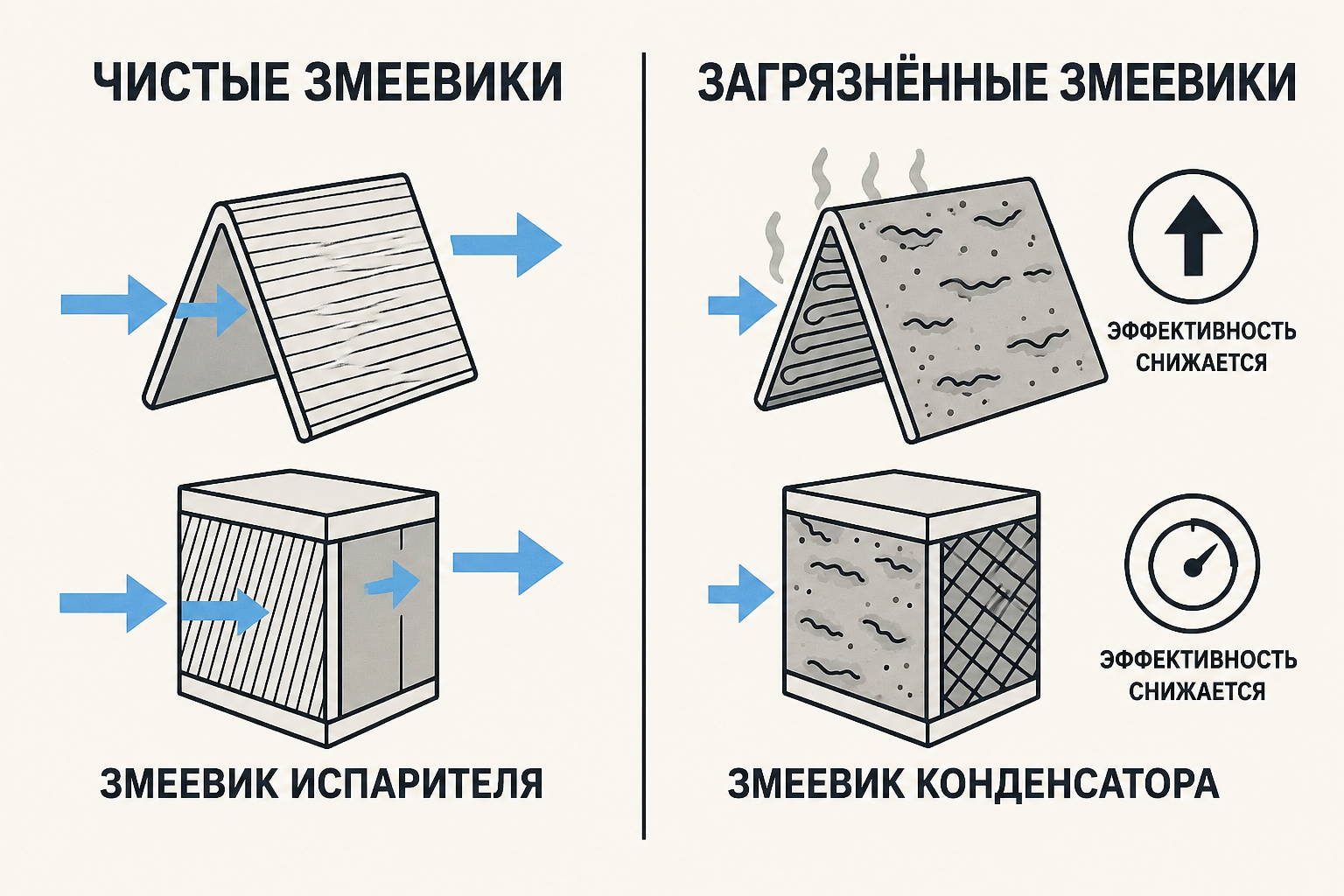

5. Слишком высокая температура окружающей среды и плохое охлаждение конденсатора
Конденсатор должен эффективно отводить тепло, полученное холодильным контуром.
Для осушителя с воздушным охлаждением проблемы могут возникнуть при:
- загрязнении ребер конденсатора;
- неисправности вентилятора;
- недостаточной вентиляции;
- повторном всасывании горячего воздуха;
- чрезмерно высокой температуре помещения.
При водяном охлаждении следует проверить:
- расход охлаждающей воды;
- температуру воды;
- состояние теплообменной поверхности;
- регулирующий клапан;
- наличие загрязнений и отложений.
Для отдельных водоохлаждаемых моделей LINGYU предусмотрена температура охлаждающей воды ≤32 °C при допустимом диапазоне 2–38 °C.
Недостаточный теплоотвод в первую очередь повышает давление конденсации, но изменение всей рабочей точки холодильного контура может также отражаться на давлении низкой стороны.
Поэтому высокое давление всасывания необходимо анализировать вместе с давлением нагнетания.
6. Неправильная заправка хладагента
Количество хладагента должно соответствовать конструкции оборудования.
Избыточная заправка чаще всего проявляется повышенным давлением конденсации, увеличенным переохлаждением и накоплением жидкости на высокой стороне. В некоторых режимах она также способна изменить работу расширительного устройства и повлиять на давление всасывания.
Поэтому высокое давление низкой стороны само по себе не является достаточным доказательством перезаправки.
Перед удалением хладагента необходимо проверить:
- давление высокой и низкой сторон;
- перегрев;
- переохлаждение;
- состояние смотрового стекла, если оно предусмотрено;
- температуру трубопроводов;
- фактическую нагрузку оборудования.
Удалять хладагент методом проб и ошибок не рекомендуется.
Если система ранее нормально работала и никто не выполнял заправку, вероятность внезапной «перезаправки» также невелика.
7. Неконденсирующиеся газы в холодильном контуре
Если после ремонта система была недостаточно вакуумирована, в контуре может остаться воздух или другой неконденсирующийся газ.
Такая проблема обычно наиболее явно проявляется ненормально высоким давлением конденсации и повышенной температурой нагнетания.
Поэтому присутствие воздуха не следует считать основной причиной высокого давления всасывания без других подтверждающих признаков.
Если есть основания подозревать загрязнение холодильного контура, необходимо проверить историю обслуживания оборудования.
Правильное восстановление системы предусматривает устранение причины, вакуумирование и последующую заправку требуемым количеством подходящего хладагента.
8. Проверьте испаритель и воздушный тракт
Работа испарителя зависит не только от холодильной стороны, но и от потока сжатого воздуха.
Необходимо проверить:
- фактический расход;
- состояние теплообменных каналов;
- наличие загрязнений;
- правильный отвод конденсата;
- отсутствие обмерзания;
- перепад давления по воздушной стороне.
При нормальной работе сжатый воздух сначала предварительно охлаждается, затем поступает в испаритель «воздух–хладагент», где охлаждается и из него конденсируется влага. После сепарации конденсат автоматически удаляется.
Если эффективность этого процесса снижается, изменяется тепловая нагрузка всего холодильного контура.
Если проблема сопровождается подозрением на нарушение герметичности теплообменника, необходимо отдельно провести диагностику внутренней и наружной утечки испарителя.
9. Оцените давление высокой и низкой сторон одновременно
Диагностировать холодильную систему по одному манометру ненадежно.
Полезно рассматривать характер изменения обоих давлений.
| Наблюдение | Возможное направление проверки |
|---|---|
| Высокое давление всасывания + высокое давление нагнетания | высокая нагрузка, проблемы конденсации, неправильная заправка |
| Высокое давление всасывания + относительно низкое давление нагнетания | снижение производительности компрессора |
| Высокое давление всасывания при малой нагрузке | чрезмерный байпас горячего газа |
| Высокое давление всасывания + малый перегрев | чрезмерная подача хладагента через ТРВ |
| Давление меняется вместе с расходом воздуха | проверить фактическую нагрузку осушителя |
Эта таблица является диагностическим ориентиром, а не окончательным диагнозом. Для конкретной системы необходимо учитывать хладагент, температуры и конструкцию оборудования.
10. Не используйте одно универсальное давление для всех хладагентов
Фиксированное значение вроде 0,40–0,45 МПа нельзя считать универсальной нормой для низкой стороны любого рефрижераторного осушителя.
Рабочее давление зависит от:
- типа хладагента;
- требуемой температуры испарения;
- нагрузки;
- температуры окружающей среды;
- конструкции холодильного контура.
В разных моделях могут применяться R22, R407C, R410A и другие хладагенты.
Следовательно, давление необходимо сопоставлять с температурой насыщения именно используемого хладагента и техническими данными конкретной модели.
Практический порядок диагностики
Чтобы не начинать сразу с регулировки холодильного контура, проверку удобно выполнять в следующей последовательности.
1. Зафиксируйте параметры.
Запишите давление высокой и низкой сторон, температуру воздуха на входе, температуру окружающей среды и текущий расход.
2. Проверьте нагрузку.
Убедитесь, что осушитель не перегружен по расходу или температуре.
3. Проверьте конденсатор.
Очистите теплообменную поверхность и убедитесь в нормальной работе вентилятора или системы охлаждающей воды.
4. Проверьте ТРВ.
Оцените перегрев и стабильность подачи хладагента.
5. Проверьте байпас горячего газа.
Особенно если давление завышено при частичной нагрузке.
6. Оцените компрессор.
Сравните давление всасывания и нагнетания и проверьте фактическую холодильную производительность.
7. Только после этого проверяйте заправку.
Не удаляйте и не добавляйте хладагент только на основании одного показания низкого давления.
Для более широкой диагностики холодильного и воздушного трактов полезно также использовать руководство по техническому обслуживанию рефрижераторного осушителя.
Как предотвратить повторное повышение давления
Большинство подобных проблем легче обнаружить до того, как они приведут к ухудшению точки росы или аварийному отключению.
Полезно регулярно контролировать:
давление испарения → давление конденсации → температуру воздуха на входе → точку росы → состояние конденсатора → работу дренажа.
Современные системы могут автоматически отслеживать большее количество параметров. Например, в некоторых энергоэффективных рефрижераторных осушителях контролируются температура точки росы, температура конденсации, температура всасывания хладагента и давление испарения.
Такой подход позволяет отслеживать тенденции и обнаруживать отклонения до появления серьезной неисправности.
Заключение
Чрезмерно высокое давление на стороне низкого давления рефрижераторного осушителя не имеет одной универсальной причины.
Наиболее вероятные направления проверки:
повышенная тепловая нагрузка → ТРВ → байпас горячего газа → компрессор → конденсатор → состояние холодильного контура.
Важно не рассматривать высокое давление всасывания изолированно. Для точной диагностики необходимо одновременно учитывать давление высокой стороны, температуру, перегрев, нагрузку по сжатому воздуху и тип используемого хладагента.
Поэтому наиболее рациональный подход — сначала проверить внешние условия и рабочую нагрузку, затем теплообмен и регулирующие элементы и только после этого вмешиваться в заправку холодильного контура.
Так можно избежать ненужного выпуска хладагента, неправильной регулировки клапанов и замены исправных компонентов, одновременно быстрее восстановив нормальную точку росы и стабильную работу осушителя.
