Регенеративный осушитель сжатого воздуха применяется там, где обычного удаления конденсата недостаточно и необходимо получить воздух с низкой точкой росы. Такие системы востребованы в промышленных пневмосетях, приборном воздухе, автоматизации и технологических процессах, чувствительных к влаге.
В отличие от рефрижераторных осушителей, которые охлаждают сжатый воздух и удаляют сконденсировавшуюся влагу, регенеративный осушитель использует адсорбент. Водяной пар удерживается на его поверхности, а после насыщения адсорбент восстанавливается в процессе регенерации.
Именно чередование адсорбции и регенерации позволяет непрерывно получать сухой сжатый воздух и поддерживать требуемую точку росы.

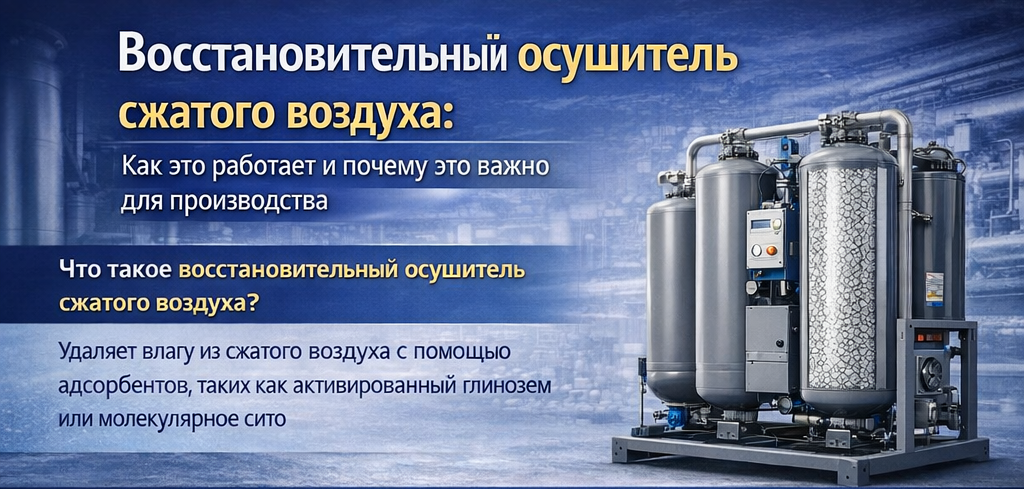

Что такое регенеративный осушитель сжатого воздуха?
Регенеративный осушитель относится к категории адсорбционных осушителей сжатого воздуха.
В типичной конструкции используются две адсорбционные колонны. Они работают попеременно:
- одна колонна находится в режиме адсорбции и удаляет влагу из сжатого воздуха;
- вторая освобождает накопленную влагу и восстанавливает способность адсорбента к дальнейшей работе.
После завершения рабочего цикла функции колонн меняются.
В зависимости от модели в качестве адсорбента могут использоваться активированный оксид алюминия или его комбинация с высокоэффективным молекулярным ситом.
Почему требуется регенерация адсорбента?
Адсорбент имеет ограниченную способность удерживать влагу. По мере прохождения влажного воздуха его поверхность постепенно насыщается водяным паром.
Если не удалить накопленную влагу, способность материала к дальнейшей адсорбции снижается, а точка росы на выходе начинает ухудшаться.
Поэтому процесс регенерации является не дополнительной функцией, а обязательной частью работы адсорбционного осушителя.
В зависимости от конструкции для восстановления адсорбента могут использоваться:
- сухой сжатый воздух;
- нагретый продувочный воздух;
- атмосферный воздух от воздуходувки;
- тепло сжатого воздуха после компрессора.
Выбор метода напрямую влияет на энергопотребление и расход готового сжатого воздуха.
Как работает двухколонный регенеративный осушитель?
Рабочий цикл можно разделить на несколько основных этапов.
1. Адсорбция
Влажный сжатый воздух поступает в рабочую колонну и проходит через слой адсорбента.
Молекулы водяного пара удерживаются на поверхности материала, а осушенный воздух выходит из колонны и направляется к потребителю.
По мере работы зона насыщения постепенно перемещается через адсорбционный слой.
2. Регенерация второй колонны
Пока первая колонна осушает воздух, во второй удаляется ранее накопленная влага.
Конкретный процесс зависит от технологии осушителя. В безнагревной системе используется часть сухого сжатого воздуха, а в нагреваемой системе регенерации дополнительно применяется тепло.
3. Выравнивание давления и переключение
Перед сменой рабочих колонн давление между ними должно быть соответствующим образом изменено и выровнено в соответствии с рабочим циклом.
После этого клапанная система переключает потоки: регенерированная колонна начинает осушать воздух, а насыщенная переходит в режим восстановления.
4. Повторение цикла
Система управления последовательно повторяет эти операции, благодаря чему подача сухого воздуха может осуществляться непрерывно.
Безнагревная регенерация
Безнагревный адсорбционный осушитель использует часть уже осушенного воздуха для регенерации второй колонны.
Сухой воздух расширяется до более низкого давления и проходит через насыщенный адсорбент, удаляя из него влагу.
Для соответствующих серий LINGYU средний расход сжатого воздуха на регенерацию составляет 8–14 %. В зависимости от исполнения точка росы под давлением может находиться в диапазоне −50…−20 °C или составлять ≤ −40 °C.
Главное преимущество этой технологии — относительно простая рабочая схема без отдельной системы нагрева.
При этом расход сухого воздуха необходимо обязательно учитывать при расчете общей производительности компрессорной станции.
Регенерация с нагревом
В нагреваемых системах часть энергии для удаления влаги из адсорбента обеспечивает внешний нагреватель.
Использование тепла позволяет сократить количество готового сухого воздуха, необходимого для регенерации.
Для адсорбционных осушителей с горячей регенерацией LINGYU предусмотрены исполнения с точкой росы под давлением ≤ −40 °C и средним расходом регенерационного воздуха 4–8 %.
Поэтому при средней и большой производительности нагреваемая технология может быть интересна с точки зрения снижения потерь сжатого воздуха.
Регенерация с воздуходувкой
В воздуходувных системах для восстановления адсорбента используется атмосферный воздух.
Воздуходувка подает воздух через нагреватель, после чего нагретый поток проходит через регенерируемую колонну и удаляет влагу из адсорбента.
Такой принцип позволяет значительно уменьшить использование сухого сжатого воздуха.
Существуют и конструкции с замкнутым циклом охлаждения, в которых процесс регенерации организован без расходования готового сжатого воздуха. Для таких задач применяется осушитель с горячей регенерацией от воздуходувки и нулевым расходом сжатого воздуха.
При большой производительности снижение продувочных потерь может существенно повлиять на эксплуатационные затраты всей системы.
Регенерация теплом сжатия
Отдельный подход заключается в использовании тепла, уже содержащегося в горячем сжатом воздухе после компрессора.
Вместо того чтобы полностью отводить эту энергию в окружающую среду, часть тепла используется для регенерации адсорбента.
Адсорбционный осушитель с регенерацией теплом сжатия особенно актуален для систем, где температура и рабочие параметры воздуха после компрессора соответствуют требованиям такой технологии.
Для некоторых исполнений LINGYU предусмотрена точка росы −20 °C или −40 °C и сниженный расход сжатого воздуха на регенерацию.
Такое оборудование необходимо подбирать в непосредственной связи с характеристиками компрессора.
Какая точка росы требуется?
Одна из распространенных ошибок — выбирать максимально низкую точку росы независимо от реальных потребностей.
На практике требование должно определяться условиями применения.
Если система работает в отапливаемом помещении и глубокая осушка не требуется, может быть достаточно рефрижераторной технологии с положительной точкой росы.
Регенеративный осушитель становится особенно актуальным, когда:
- воздушные трубопроводы проходят через холодные зоны;
- существует риск замерзания остаточной влаги;
- процесс требует точки росы около −40 °C;
- оборудование чувствительно к водяному пару;
- воздух используется в критически важных системах управления или технологических процессах.
При этом конкретная серия осушителя может иметь собственный диапазон точки росы, поэтому нельзя автоматически считать, что любой регенеративный осушитель обеспечивает −70 °C.
Почему расход воздуха на регенерацию важен?
Для оценки адсорбционного осушителя недостаточно смотреть только на его номинальную производительность.
Если осушитель использует часть сухого сжатого воздуха для регенерации, этот расход фактически создается компрессором, но не поступает конечному потребителю.
Например, при безнагревной технологии средний расход на регенерацию может составлять 8–14 %, а в нагреваемых системах — 4–8 %.
По мере увеличения производительности даже несколько процентов начинают существенно влиять на необходимую мощность компрессорной станции и долгосрочные эксплуатационные расходы.
Поэтому выбор метода регенерации следует делать на основе стоимости всего жизненного цикла системы, а не только первоначальной цены осушителя.
Почему состояние клапанов имеет большое значение?
Двухколонный осушитель зависит от правильного направления воздушных потоков.
Переключающие, выпускные и обратные клапаны должны работать в точно заданной последовательности. Нарушение переключения может привести к:
- недостаточной регенерации;
- ухудшению точки росы;
- потерям сжатого воздуха;
- колебаниям давления;
- неправильной продолжительности рабочих циклов.
Если система переключается нестабильно, необходимо проверить не только механическое состояние клапанов, но и сигналы управления. Более подробно такие неисправности рассматриваются в материале о диагностике неправильного переключения адсорбционного осушителя.
Как адсорбент влияет на качество осушки?
Адсорбент является рабочей средой осушителя, поэтому его состояние непосредственно связано с точкой росы.
На эффективность могут влиять:
- попадание масла;
- чрезмерное количество жидкой воды на входе;
- разрушение гранул;
- образование пыли;
- неправильная регенерация;
- неравномерное распределение воздушного потока.
Именно поэтому необходимо контролировать качество воздуха до осушителя.
Замена адсорбента без устранения причины его преждевременного загрязнения или разрушения обычно не решает проблему в долгосрочной перспективе.
Почему предварительная фильтрация обязательна?
Адсорбционный осушитель предназначен для удаления водяного пара, а не для приема большого количества жидкой воды, масла и твердых загрязнений.
Перед осушителем могут использоваться сепарация и соответствующие ступени фильтрации.
Для удаления масла и частиц применяются прецизионные фильтры сжатого воздуха.
После адсорбционной колонны фильтр также может потребоваться для задержания возможных мелких частиц адсорбента.
Типичная схема может выглядеть следующим образом:
компрессор → ресивер → предварительная фильтрация → регенеративный осушитель → последующая фильтрация → распределительная сеть.
Фактическая конфигурация определяется требованиями конкретного объекта.
Где применяются регенеративные осушители?
Глубокая осушка используется прежде всего там, где наличие водяного пара может повлиять на оборудование или технологический процесс.
В электронике и точном производстве требования к влажности воздуха могут быть связаны с чувствительностью технологического оборудования и процессов.
В фармацевтической промышленности параметры сжатого воздуха определяются конкретным назначением и требованиями производственного участка.
В химических и нефтехимических системах сухой воздух применяется для пневматической автоматики, приборного воздуха и других технологических задач.
Особое значение отрицательная точка росы имеет для трубопроводов и оборудования, работающих при низких температурах.
Как выбрать регенеративный осушитель?
При выборе необходимо учитывать взаимосвязанные рабочие параметры:
- максимальный и средний расход сжатого воздуха;
- требуемую точку росы под давлением;
- рабочее давление;
- температуру воздуха на входе;
- допустимый расход воздуха на регенерацию;
- доступность электрической энергии или тепла сжатия;
- режим изменения нагрузки;
- качество воздуха перед осушителем;
- условия окружающей среды;
- требования к управлению и мониторингу.
Для многих стандартных адсорбционных серий LINGYU номинальное давление составляет 0,7 МПа при допустимом диапазоне 0,6–1,0 МПа. Для ряда моделей номинальная температура воздуха на входе находится в диапазоне +10…+30 °C при максимально допустимом значении до +40 °C.
Однако осушители, использующие тепло сжатия, рассчитаны на существенно более высокую температуру входящего воздуха. Поэтому одну и ту же схему подбора нельзя применять ко всем регенеративным технологиям.

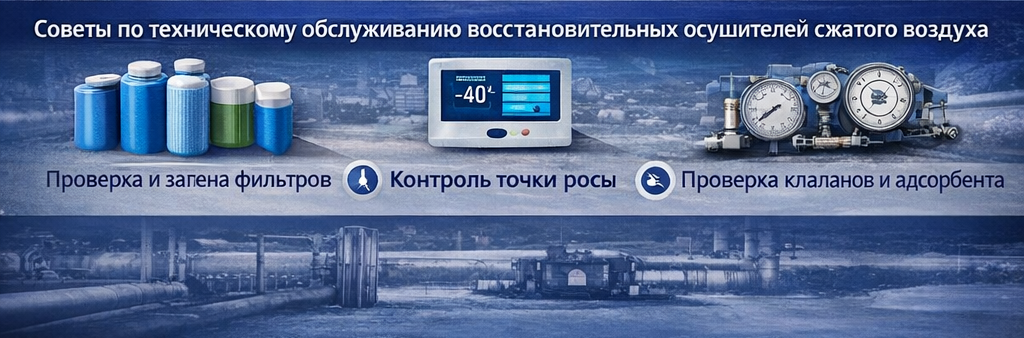

Как обслуживание влияет на стабильность работы?
Регенеративный осушитель требует регулярного контроля нескольких систем одновременно.
Необходимо проверять:
- фактическую точку росы;
- входные и выходные фильтры;
- переключающие клапаны;
- продувочный воздух;
- состояние адсорбента;
- нагреватели в соответствующих моделях;
- воздуходувку;
- давление и температуру;
- правильность последовательности рабочих циклов.
Ухудшение точки росы не всегда означает, что необходимо немедленно менять адсорбент. Причиной могут быть неправильный расход регенерационного воздуха, неисправный клапан, загрязнение входящего потока или превышение расчетной нагрузки.
Регенеративный или рефрижераторный осушитель?
Регенеративная технология не является универсальной заменой рефрижераторной.
Если для процесса достаточно точки росы под давлением +2…+10 °C, использование адсорбционного осушителя может привести к неоправданно сложной и дорогой системе.
Если же требуется отрицательная точка росы, воздушная сеть находится в холодной среде или процесс чувствителен к остаточной влаге, адсорбционная технология становится более подходящей.
Поэтому корректный выбор должен начинаться с определения требуемой точки росы, а не с выбора конкретного типа оборудования.
Заключение
Регенеративный осушитель сжатого воздуха удаляет водяной пар с помощью адсорбента и периодически восстанавливает его способность поглощать влагу.
В двухколонной системе одна колонна осушает воздух, пока вторая проходит регенерацию. После завершения цикла они переключаются, обеспечивая непрерывную подачу сухого сжатого воздуха.
Регенерация может быть безнагревной, нагреваемой, воздуходувной или использовать тепло сжатия. Эти технологии отличаются расходом сжатого воздуха, энергопотреблением и требованиями к условиям эксплуатации.
При выборе оборудования важно учитывать точку росы, расход, давление, температуру, качество входящего воздуха и стоимость регенерации. Правильная фильтрация и регулярное обслуживание также необходимы для сохранения характеристик адсорбента и стабильной работы системы.
Регенеративный осушитель наиболее оправдан там, где действительно требуется глубокая осушка и стабильная отрицательная точка росы. В таких условиях правильно подобранная система помогает поддерживать надежную работу промышленной пневмосети и снижать риски, связанные с остаточной влагой.
