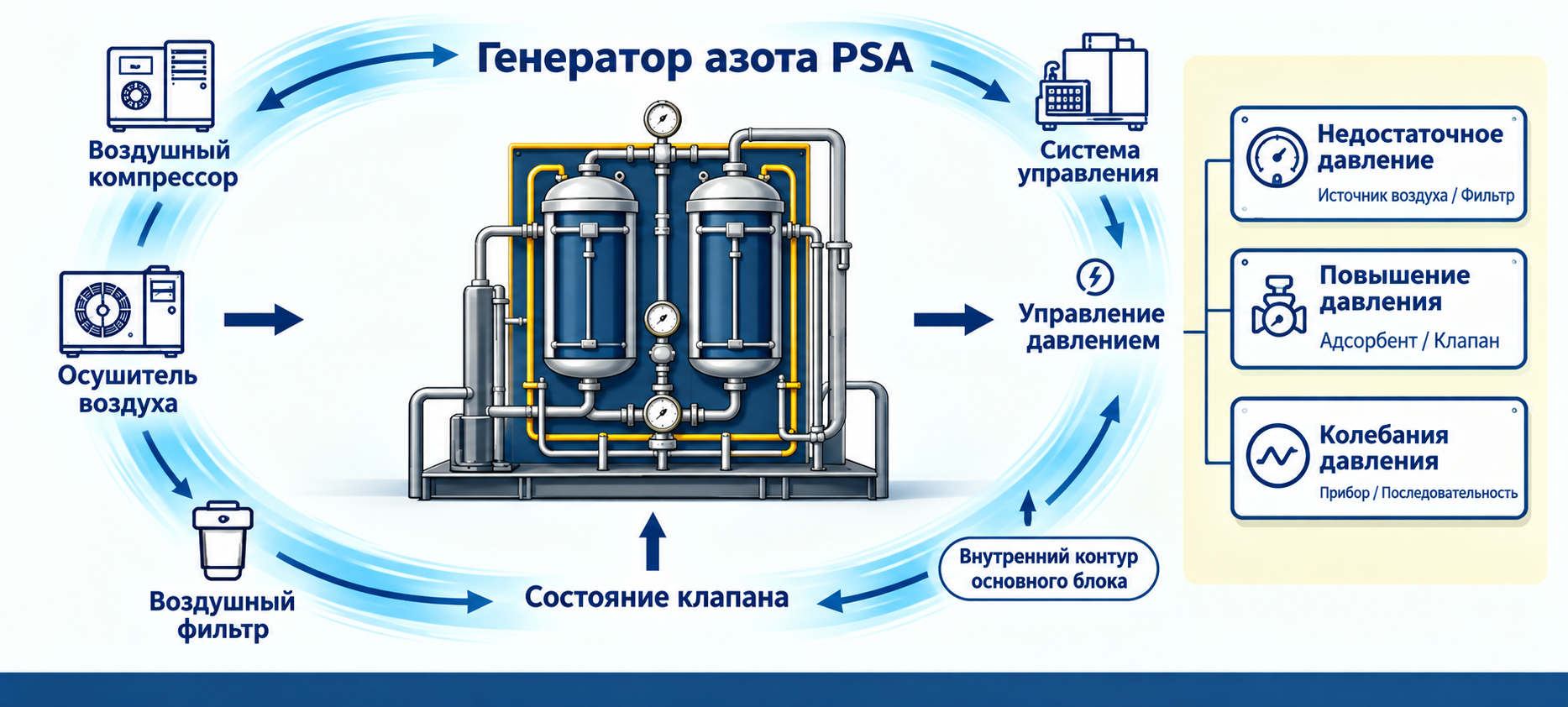

Низкое давление в генераторе азота PSA — одна из распространённых эксплуатационных проблем, способных привести к недостаточной подаче азота, нестабильной работе оборудования и перебоям в технологическом процессе.
При этом причина не всегда находится непосредственно в генераторе азота. Недостаточное давление может быть связано с компрессором, системой подготовки сжатого воздуха, загрязнёнными фильтрами, утечками в трубопроводе, неисправностью клапанов, состоянием адсорбционных колонн или чрезмерным потреблением азота.
В этом руководстве рассмотрим практический алгоритм диагностики — от источника сжатого воздуха до конечной точки потребления азота. Такой подход позволяет быстрее определить источник падения давления и избежать ненужной разборки оборудования.
Основные признаки недостаточного давления в генераторе азота PSA
На проблему с давлением могут указывать следующие симптомы:
- давление сжатого воздуха на входе кажется нормальным, но адсорбционная колонна набирает давление слишком медленно;
- давление азота на выходе не достигает требуемого значения;
- чистота азота соответствует заданным параметрам, но давление остаётся недостаточным;
- давление периодически повышается и снижается;
- при увеличении расхода азота давление на выходе резко падает;
- между выходом компрессора и входом генератора наблюдается значительное падение давления.
Для поиска причины рекомендуется двигаться в следующем порядке:
компрессор → ресивер и осушитель → фильтры и трубопровод → клапаны PSA → адсорбционные колонны → система управления → потребители азота.
Такой порядок позволяет сначала исключить наиболее доступные внешние причины и только после этого переходить к внутренним компонентам генератора.
Шаг 1. Проверьте систему подачи сжатого воздуха
Генератор азота PSA работает за счёт подачи подготовленного сжатого воздуха. Поэтому недостаточный расход или нестабильное давление на входе неизбежно отражаются на производительности установки.
Проверьте давление на выходе компрессора
Измерьте давление непосредственно на выходе воздушного компрессора и сравните его с давлением на входе генератора азота.
Если давление компрессора ниже значения, требуемого конкретной моделью PSA, необходимо проверить:
- режим загрузки и разгрузки компрессора;
- состояние впускного клапана;
- фактическую производительность компрессора;
- состояние винтового блока или поршневой группы;
- настройки системы регулирования давления;
- общее потребление сжатого воздуха на предприятии.
Не следует сразу увеличивать давление компрессора, пытаясь компенсировать неизвестные потери. Если давление значительно снижается между компрессором и генератором азота, причиной могут быть загрязнённые фильтры, сопротивление осушителя, слишком малый диаметр трубопровода, частично закрытые клапаны или утечки.
Подробнее о причинах подобных потерь можно прочитать в материале о падении давления в системе сжатого воздуха.
Проверьте воздушный ресивер и систему отвода конденсата
Осмотрите ресивер, ручные и автоматические конденсатоотводчики, соединения и арматуру.
Если дренажный клапан закрывается неплотно, сжатый воздух будет постоянно выходить из системы, что затруднит поддержание стабильного рабочего давления.
Необходимо проверить:
- полностью ли закрываются дренажные клапаны;
- исправны ли автоматические конденсатоотводчики;
- отсутствуют ли утечки в соединениях ресивера;
- герметичны ли фланцы, фитинги и другие соединения.
Проверьте работу осушителя сжатого воздуха
Для стабильной работы PSA требуется правильно подготовленный сжатый воздух.
Неисправность рефрижераторного или адсорбционного осушителя может привести к увеличению сопротивления воздушного тракта, повышенному содержанию влаги и дополнительной нагрузке на фильтры и клапаны.
Проверьте рабочее состояние осушителя, отвод конденсата, перепад давления и отсутствие нештатного байпаса.
Подробнее о роли осушения и фильтрации можно узнать в руководстве по фильтрам и осушителям сжатого воздуха.
Шаг 2. Проверьте трубопровод и фильтры сжатого воздуха
Если давление на выходе компрессора соответствует требованиям, следующий этап — определить, не теряется ли оно по пути к генератору PSA.
Лучший способ — измерить давление в нескольких точках системы.
Найдите возможные утечки сжатого воздуха
Особое внимание следует уделить:
- резьбовым соединениям;
- фланцам;
- гибким соединениям;
- запорной арматуре;
- соединениям манометров;
- входу и выходу генератора PSA;
- соединениям воздушного и азотного ресиверов.
Если это допускается правилами эксплуатации предприятия, для доступных соединений можно использовать подходящий раствор для обнаружения утечек. Образование пузырьков указывает на возможную негерметичность.
Ослабленные соединения необходимо подтянуть, а повреждённые или изношенные уплотнения — заменить.
Дополнительные методы рассмотрены в руководстве Lingyu по обнаружению утечек сжатого воздуха.
Измерьте перепад давления на фильтрах
Загрязнённый фильтрующий элемент способен существенно ограничить расход воздуха даже при нормальном давлении на выходе компрессора.
Проверяйте давление до и после каждого установленного фильтра.
В зависимости от конфигурации системы следует проверить:
- предварительный фильтр;
- коалесцентный фильтр;
- фильтр тонкой очистки;
- фильтр с активированным углём, если он предусмотрен системой.
Если перепад давления превышает допустимое значение, указанное производителем фильтра, фильтрующий элемент необходимо заменить.
Для систем подготовки воздуха Lingyu также предлагает прецизионные фильтры сжатого воздуха.
Проверьте диаметр труб и положение клапанов
Сопротивление воздушному потоку также может возникать из-за:
- недостаточного диаметра трубопровода;
- слишком длинной магистрали;
- большого количества колен и фитингов;
- не полностью открытых шаровых кранов;
- заклинивания обратного клапана;
- загрязнения внутренних элементов арматуры.
Убедитесь, что все необходимые запорные клапаны полностью открыты, а обратные клапаны работают свободно.
Шаг 3. Проверьте клапанную систему генератора азота PSA
Работа PSA основана на циклическом переключении адсорбционных колонн. Пневматические и электромагнитные клапаны управляют стадиями адсорбции, сброса давления, регенерации и выравнивания давления.
Поэтому негерметичный или заклинивший клапан может стать непосредственной причиной того, что колонна не набирает необходимое давление.
Проверьте переключение клапанов
Проследите за работой генератора в течение нескольких полных циклов PSA.
Обратите внимание на:
- неравномерное переключение;
- задержку срабатывания;
- постоянный сброс воздуха;
- необычный звук утечки;
- заклинивание клапана;
- существенную разницу в поведении колонн A и B.
Если клапан не обеспечивает герметичное закрытие, необходимо проверить седло, привод, уплотнения и внутренние элементы в соответствии с инструкцией по обслуживанию конкретного оборудования.
Проверьте электромагнитные клапаны и управляющий воздух
Пневматические клапаны требуют стабильного давления управляющего воздуха и исправной работы электромагнитных клапанов.
Проверьте:
- электрическое срабатывание соленоидов;
- состояние катушек;
- трубки управляющего воздуха;
- давление управляющего воздуха;
- работу пневматических приводов.
Не рекомендуется устанавливать универсальное значение управляющего давления без проверки технической документации конкретного генератора и установленной арматуры.
Проверьте регулирующие и выпускные клапаны
Неисправный регулятор давления или выпускной клапан, который не закрывается полностью, может постоянно стравливать воздух и препятствовать нормальному повышению давления.
Полезно определить, на какой именно стадии цикла PSA происходит потеря давления. Это помогает отличить проблему подачи воздуха от неисправности переключающего или выпускного клапана.
Шаг 4. Проверьте адсорбционные колонны и углеродное молекулярное сито
Если компрессор, система подготовки воздуха, трубопровод, фильтры и клапаны работают нормально, следует перейти к проверке адсорбционной части установки.
Проверьте герметичность адсорбционных колонн
Осмотрите:
- фланцы колонн;
- подключения манометров;
- приборные соединения;
- места соединения клапанов с колоннами;
- доступные прокладки и уплотнения.
Даже относительно небольшая утечка может влиять на набор давления, если она повторяется при каждом рабочем цикле.
Оцените состояние углеродного молекулярного сита
Углеродное молекулярное сито (CMS) является ключевым адсорбентом PSA-генератора азота.
Механическое разрушение, загрязнение, оседание слоя адсорбента, повреждение удерживающих элементов или образование пыли могут нарушить распределение газового потока и характеристики установки.
Возможные признаки проблемы:
- появление пыли CMS;
- необычное изменение давления;
- увеличение сопротивления потоку;
- нестабильная работа генератора;
- признаки оседания адсорбента.
При обнаружении порошка CMS не рекомендуется ограничиваться простой досыпкой нового материала. Сначала необходимо установить причину разрушения адсорбента.
Подробнее эта проблема рассмотрена отдельно в статье «Разрушение адсорбента в генераторе азота PSA: причины, диагностика и профилактика».
Проверьте выравнивание давления и регенерацию
Нарушение процесса выравнивания давления, неправильное переключение или чрезмерные потери газа при регенерации могут препятствовать нормальному набору давления в следующем цикле.
Сравните:
- график давления колонны A;
- график давления колонны B;
- процесс выравнивания давления;
- сброс при регенерации;
- последовательность переключения клапанов.
Полученные данные следует сравнивать с рабочими параметрами, установленными производителем.
Не изменяйте время адсорбции, регенерации или выравнивания только ради повышения давления. Неправильные настройки цикла PSA способны повлиять на чистоту азота, коэффициент извлечения газа и срок службы CMS.
Для понимания самого процесса PSA см. материал о производстве азота методом короткоцикловой адсорбции.
Шаг 5. Проверьте датчики, систему управления и фактический расход азота
Если механическая часть оборудования работает нормально, причиной проблемы могут быть измерительные приборы, алгоритм управления или чрезмерное потребление азота.
Проверьте датчик давления
Сравните показания электронного датчика с контрольным механическим манометром или другим откалиброванным прибором.
Если значения существенно различаются, сначала необходимо проверить и откалибровать датчик давления. В противном случае исправная система может ошибочно восприниматься как работающая при недостаточном давлении.
Сравните фактическое потребление азота с производительностью генератора
Рабочие характеристики генератора PSA связаны между собой:
чистота азота + расход азота + параметры сжатого воздуха + требуемое давление.
Если потребители забирают азот быстрее, чем генератор способен его производить, давление в азотном ресивере будет постепенно снижаться.
Особенно важно измерять расход в периоды максимальной нагрузки.
Проверьте:
- номинальную производительность генератора;
- фактический пиковый расход;
- количество одновременно работающих потребителей;
- объём азотного ресивера;
- продолжительность пикового потребления;
- потери давления в распределительной сети.
Азотный ресивер помогает сглаживать кратковременные пики расхода, однако увеличение объёма ресивера не решает проблему, если производительность генератора постоянно ниже фактического потребления.
При необходимости пересмотра производительности системы используйте руководство по выбору генератора азота PSA.
Проверьте алгоритм работы ПЛК
Ошибки настроек или управления могут приводить к:
- неправильной последовательности переключения клапанов;
- разной продолжительности адсорбции;
- неполной регенерации;
- нарушению выравнивания давления;
- слишком раннему переключению колонн.
Сравните фактическую последовательность работы с заводскими параметрами оборудования.
Не рекомендуется самостоятельно изменять цикл PSA без понимания влияния этих настроек на чистоту азота, расход, регенерацию и ресурс адсорбента.
Таблица быстрой диагностики низкого давления PSA
| Симптом | Возможная причина | Что проверить |
|---|---|---|
| Низкое давление на входе PSA | Недостаточная подача сжатого воздуха | Компрессор, ресивер, осушитель |
| На компрессоре давление нормальное, на входе PSA низкое | Большое падение давления | Фильтры, трубопровод, клапаны, утечки |
| Колонна медленно набирает давление | Ограничение расхода или утечка через клапан | Фильтры, переключающие и обратные клапаны |
| Колонны A и B работают по-разному | Неисправность клапана или одной колонны | Последовательность переключения, уплотнения, герметичность |
| Давление колеблется при переключении | Нарушение переключения или выравнивания | Пневмоклапаны, ПЛК, система выравнивания |
| Давление падает при максимальном потреблении | Расход превышает доступную производительность | Фактический расход, ресивер, подбор генератора |
| На дисплее низкое давление, а манометр показывает норму | Ошибка измерения | Датчик давления и его калибровка |
| Нестабильное давление сопровождается появлением пыли CMS | Проблема адсорбента или внутренних элементов | CMS, сетки, удерживающие элементы |
Быстрый алгоритм поиска неисправности
Если генератор азота PSA не поддерживает необходимое давление, действуйте последовательно:
- Измерьте давление на выходе компрессора.
- Измерьте давление непосредственно на входе PSA.
- Сравните давление до и после осушителя и фильтров.
- Проверьте систему сжатого воздуха на утечки.
- Проследите за работой обеих адсорбционных колонн в течение нескольких циклов.
- Проверьте работу пневматических и электромагнитных клапанов.
- Сравните фактический расход азота с производительностью генератора.
- Только после исключения внешних причин переходите к проверке CMS и внутренних элементов колонн.
Такой подход помогает локализовать неисправность по фактическим измерениям давления и избежать преждевременной разборки генератора.
Как предотвратить проблемы с давлением
Для стабильной эксплуатации генератора PSA рекомендуется:
- регулярно проверять систему отвода конденсата;
- своевременно обслуживать осушитель сжатого воздуха;
- контролировать перепад давления на фильтрах;
- заменять фильтрующие элементы в соответствии с их состоянием и регламентом;
- периодически проверять воздушную и азотную сеть на утечки;
- контролировать состояние пневматических клапанов и уплотнений;
- отслеживать динамику давления в обеих адсорбционных колоннах;
- защищать CMS от влаги, масла и твёрдых загрязнений;
- не эксплуатировать генератор постоянно выше его расчётной производительности;
- своевременно выяснять причину появления пыли CMS.
Качество подготовки сжатого воздуха особенно важно для длительной эксплуатации PSA, поскольку влага, масло и загрязнения могут влиять на фильтры, клапаны, измерительные приборы и адсорбент.
Часто задаваемые вопросы
Почему давление генератора азота PSA низкое, хотя компрессор работает нормально?
Возможна потеря давления между компрессором и генератором. Проверьте загрязнение фильтров, перепад давления на осушителе, диаметр трубопровода, положение клапанов, обратные клапаны и наличие утечек. Измерение давления в нескольких точках поможет определить участок, на котором возникают потери.
Может ли загрязнённый фильтр быть причиной низкого давления?
Да. Загрязнённый фильтрующий элемент ограничивает расход сжатого воздуха и увеличивает перепад давления. Следует измерить давление до и после фильтра и сравнить полученное значение с допустимым перепадом, указанным производителем.
Может ли повреждение углеродного молекулярного сита вызвать проблемы с давлением?
Разрушение, загрязнение или оседание CMS может влиять на распределение потока и рабочие характеристики адсорбционной колонны. Однако перед вскрытием колонны рекомендуется сначала исключить проблемы компрессора, осушителя, фильтров, трубопровода и клапанов.
Почему давление азота падает при увеличении потребления?
Вероятно, мгновенный расход превышает доступную производительность генератора. Необходимо проверить фактический пиковый расход, объём азотного ресивера, потери в распределительной сети и соответствие производительности PSA реальной нагрузке.
Нужно ли повышать давление компрессора, если давление азота недостаточно?
Не следует делать это до определения причины проблемы. Повышение давления компрессора может увеличить энергопотребление, не устранив загрязнённый фильтр, утечку, неисправный клапан или недостаточную пропускную способность трубопровода.
Заключение
Недостаточное давление в генераторе азота PSA не означает автоматически неисправность адсорбционных колонн или углеродного молекулярного сита.
Рациональная диагностика должна выполняться последовательно:
компрессор → ресивер и осушитель → фильтры и трубопровод → клапаны PSA → адсорбционные колонны → система управления → потребление азота.
На практике измерение давления в нескольких точках системы позволяет значительно быстрее определить, связано ли падение давления с недостаточной подачей воздуха, сопротивлением фильтров и трубопровода, утечкой, клапанной системой или несоответствием производительности фактическому расходу.
Регулярное обслуживание системы подготовки сжатого воздуха, контроль фильтров и клапанов, предотвращение загрязнения CMS и правильный подбор производительности помогают поддерживать стабильную работу системы производства азота.
