В PSA-генераторах азота углеродное молекулярное сито (Carbon Molecular Sieve, CMS) является ключевым материалом, обеспечивающим разделение воздуха. В двухколонной системе CMS селективно адсорбирует кислород, а колонны попеременно переходят между адсорбцией и регенерацией.

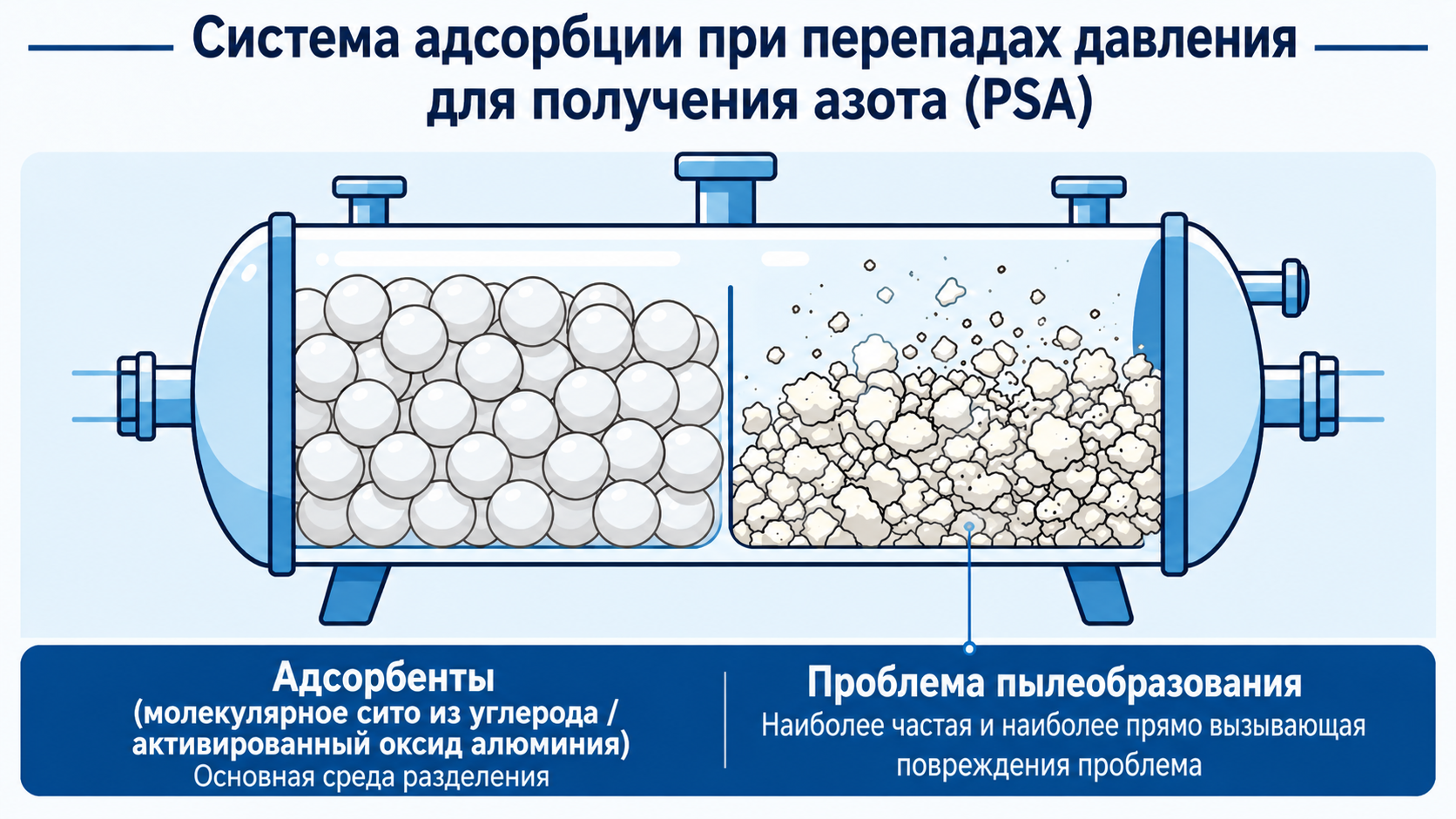

При разрушении CMS образуется пыль, которая может ухудшать чистоту азота, увеличивать сопротивление потоку, загрязнять клапаны и измерительные приборы и постепенно снижать производительность установки.
Однако пылеобразование редко является самостоятельной неисправностью. Обычно оно указывает на проблемы с качеством сжатого воздуха, уплотнением адсорбционного слоя, распределением потока или режимом переключения колонн.
Как понять, что CMS начинает разрушаться
До вскрытия адсорбционных колонн на проблему могут указывать несколько характерных признаков:
- появление темной пыли в выходных фильтрах или глушителях;
- постепенное снижение чистоты азота;
- увеличение расхода сжатого воздуха при прежней производительности;
- рост перепада давления;
- нестабильность после переключения колонн;

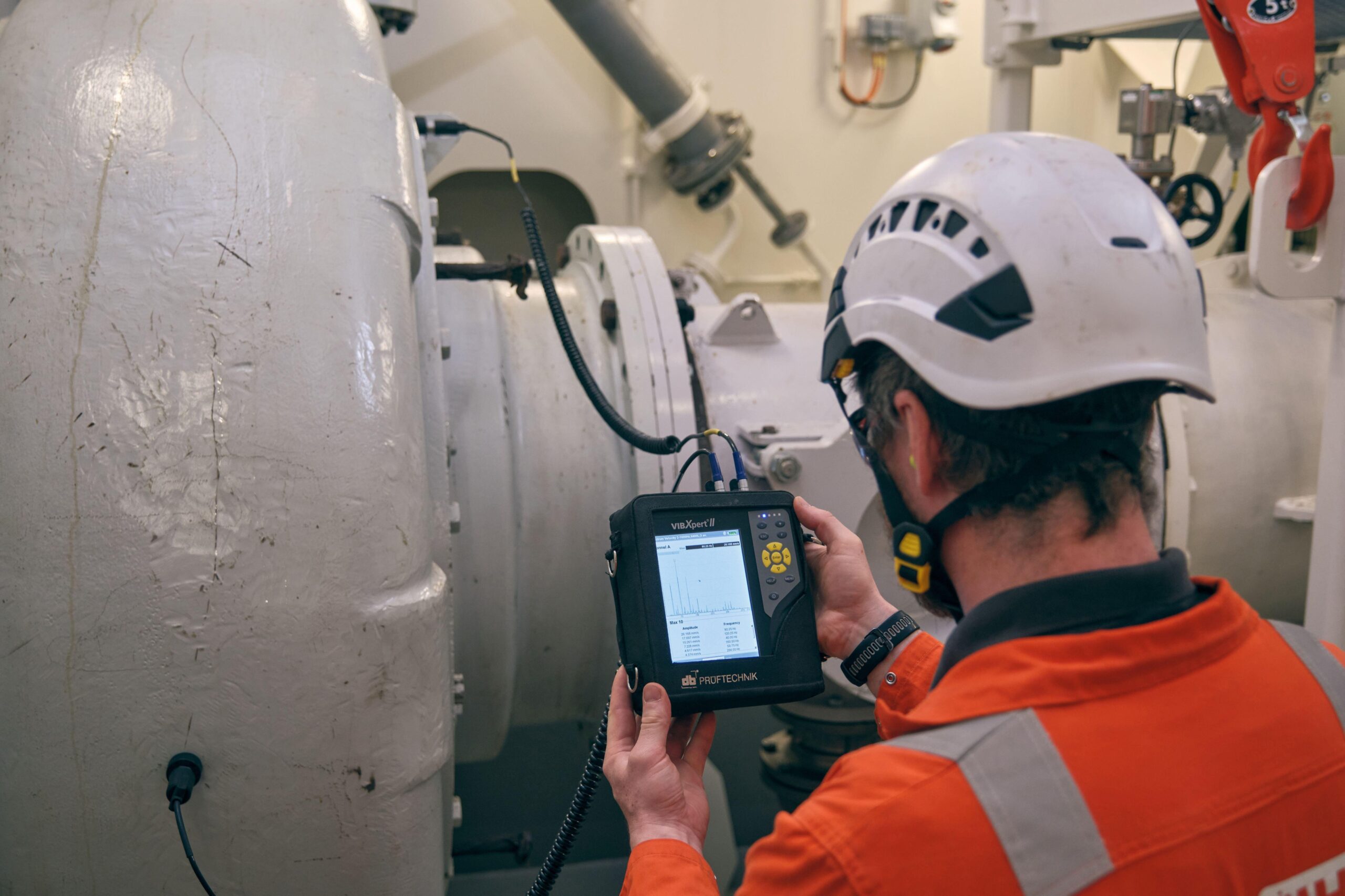

- необычный шум внутри адсорбера или клапанной системы.
Один признак сам по себе еще не доказывает разрушение CMS. Например, снижение чистоты также может быть связано с утечкой клапана или неправильной подготовкой воздуха. Поэтому диагностику следует проводить последовательно.
1. Сначала проверьте качество сжатого воздуха
Для PSA-генератора азота качество воздуха на входе имеет критическое значение.
Особенно опасны:
жидкая вода + масло + твердые частицы.
Если upstream-осушитель или конденсатоотводчик работает неправильно, вода может попадать непосредственно в адсорбционные колонны.
Масляные аэрозоли способны загрязнять поверхность CMS и ухудшать его разделительные свойства.
Поэтому перед разборкой PSA необходимо проверить:
- сепарацию конденсата;

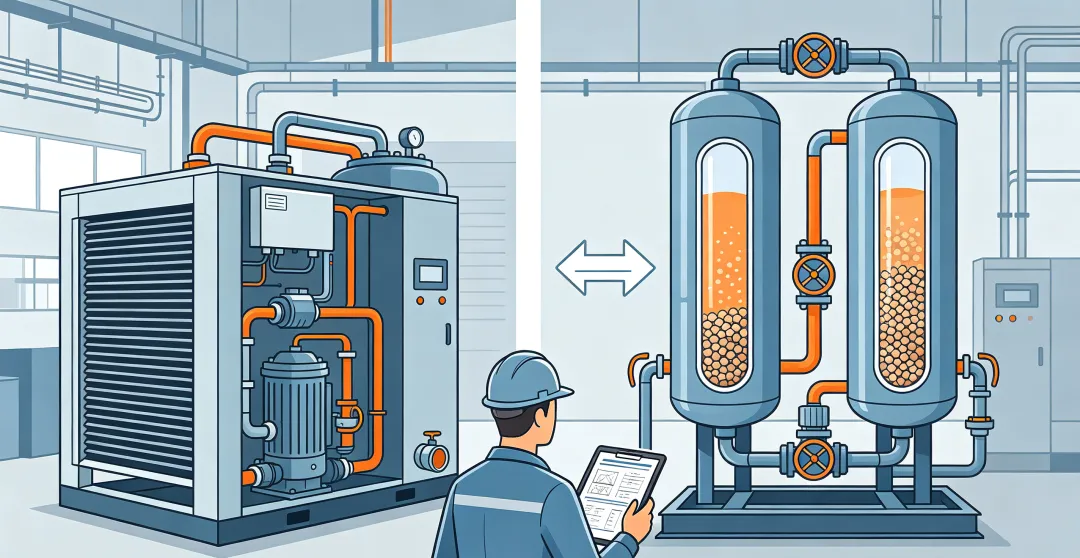

- работу осушителя;
- автоматические дренажи;
- состояние предварительных фильтров;
- наличие масла после компрессора.
Для защиты генератора могут использоваться прецизионные фильтры сжатого воздуха, подобранные под фактическое загрязнение и расход.
Если вода или масло продолжают поступать в систему, новый CMS также будет быстро поврежден.
2. Проверьте оседание и уплотнение слоя
Во время каждого цикла PSA давление в колонне изменяется.
Если CMS недостаточно плотно удерживается, гранулы могут перемещаться и сталкиваться друг с другом. Это ускоряет механическое истирание и образование порошка.
Поэтому необходимо проверить:
- высоту адсорбционного слоя;
- наличие пустот после осадки CMS;
- верхние и нижние удерживающие элементы;
- состояние прижимного механизма;
- отсутствие деформации внутренних сеток.
В PSA-системах LINGYU предусмотрено автоматическое устройство уплотнения CMS, предназначенное для поддержания стабильности адсорбционного слоя.
Если прижим ослаблен, простой досыпки материала может быть недостаточно — необходимо восстановить сам механизм удержания слоя.
3. Проверьте распределение воздушного потока
Поврежденный или загрязненный распределитель способен создавать зоны с повышенной локальной скоростью.
В результате часть CMS испытывает более сильную механическую нагрузку, тогда как другие участки используются недостаточно эффективно.
Это может сопровождаться:
неравномерным потоком → локальным истиранием → образованием каналов → снижением эффективности разделения.
При остановленном и полностью разгерметизированном оборудовании следует проверить газораспределительные плиты, удерживающие сетки и отсутствие локальных скоплений пыли.
Если разрушение особенно выражено в одном участке колонны, это может указывать именно на проблему распределения потока.
4. Проверьте переключение и выравнивание давления
PSA работает за счет постоянного чередования двух колонн.
Если переключение происходит слишком резко, гранулы CMS получают дополнительную ударную нагрузку.
Поэтому следует проверить:
- последовательность работы пневматических клапанов;
- время выравнивания давления;
- скорость сброса давления;
- внутренние утечки;
- стабильность управляющего воздуха.
Не следует использовать универсальные значения времени цикла для всех PSA-генераторов. Эти параметры зависят от конструкции оборудования, чистоты азота, загрузки CMS и алгоритма PLC.
В оборудовании LINGYU применяется оптимизированное выравнивание давления между колоннами, которое одновременно повышает эффективность извлечения азота и уменьшает энергетические потери.
Если неисправность началась после изменения программы PLC или обслуживания клапанов, этот участок следует проверить особенно внимательно.
5. Исключите перегрузку генератора
Если через PSA постоянно проходит больший расход воздуха, чем предусмотрено конструкцией, скорость потока через CMS увеличивается.
Это способно ускорять механический износ слоя и одновременно ухудшать эффективность разделения.
Поэтому необходимо сравнить фактические:
расход сжатого воздуха → давление → производительность N₂ → требуемую чистоту.
Для оборудования LINGYU расход сжатого воздуха указывается отдельно для каждой производительности генератора, поэтому типоразмер следует оценивать именно в заданных расчетных условиях.
Если производственные потребности выросли после установки системы, проблема может заключаться не в качестве CMS, а в постоянной работе генератора выше расчетной нагрузки.
6. Как отличить естественный износ от ускоренного разрушения
CMS со временем постепенно изнашивается, поэтому небольшое количество пыли после длительной эксплуатации не обязательно означает серьезную неисправность.
Тревожными признаками являются:
- быстрое увеличение количества порошка;
- повторное загрязнение фильтров после очистки;
- заметная осадка слоя;
- одновременное ухудшение чистоты и производительности;
- разрушение большого количества гранул;
- повторение проблемы вскоре после замены CMS.
В последнем случае особенно важно не менять адсорбент снова, пока не найдена первопричина.
Системный подход к выбору PSA и условиям долговременной работы также рассмотрен в руководстве по подбору генератора азота.
Что делать, если CMS уже значительно разрушен
При выраженном пылеобразовании оборудование необходимо безопасно остановить и полностью сбросить давление.
После этого выполняется последовательная проверка.
Сначала удаляется старый адсорбент и пыль. Затем очищаются колонны, трубопроводы, глушители и клапанные участки.
После очистки необходимо проверить внутренние сетки, распределители и систему прижима CMS.
Новый материал загружается способом, предусмотренным производителем оборудования, с обеспечением равномерного заполнения и необходимого уплотнения.
Простая частичная досыпка поверх большого количества разрушенного материала может оставить внутри зоны с различным сопротивлением и привести к повторному пылеобразованию.
Нужно ли всегда полностью менять CMS
Не обязательно.
Решение должно зависеть от фактического состояния слоя.
Если количество мелких частиц незначительно, чистота остается стабильной и механическая структура загрузки сохранена, может быть достаточно обслуживания и восстановления правильного уплотнения.
Если же CMS сильно загрязнен маслом, массово разрушен или генератор больше не обеспечивает требуемые параметры даже после устранения внешней причины, потребуется более серьезное восстановление загрузки.
Периодический фиксированный срок вроде «всегда менять через 5–8 лет» использовать не следует. Ресурс зависит от количества циклов, качества воздуха, давления, температуры и состояния механических компонентов.
Защитите downstream-оборудование
Пыль CMS может попадать не только в глушитель, но и в линию готового азота.
Поэтому после обнаружения серьезного разрушения следует проверить:
- выходные фильтры;

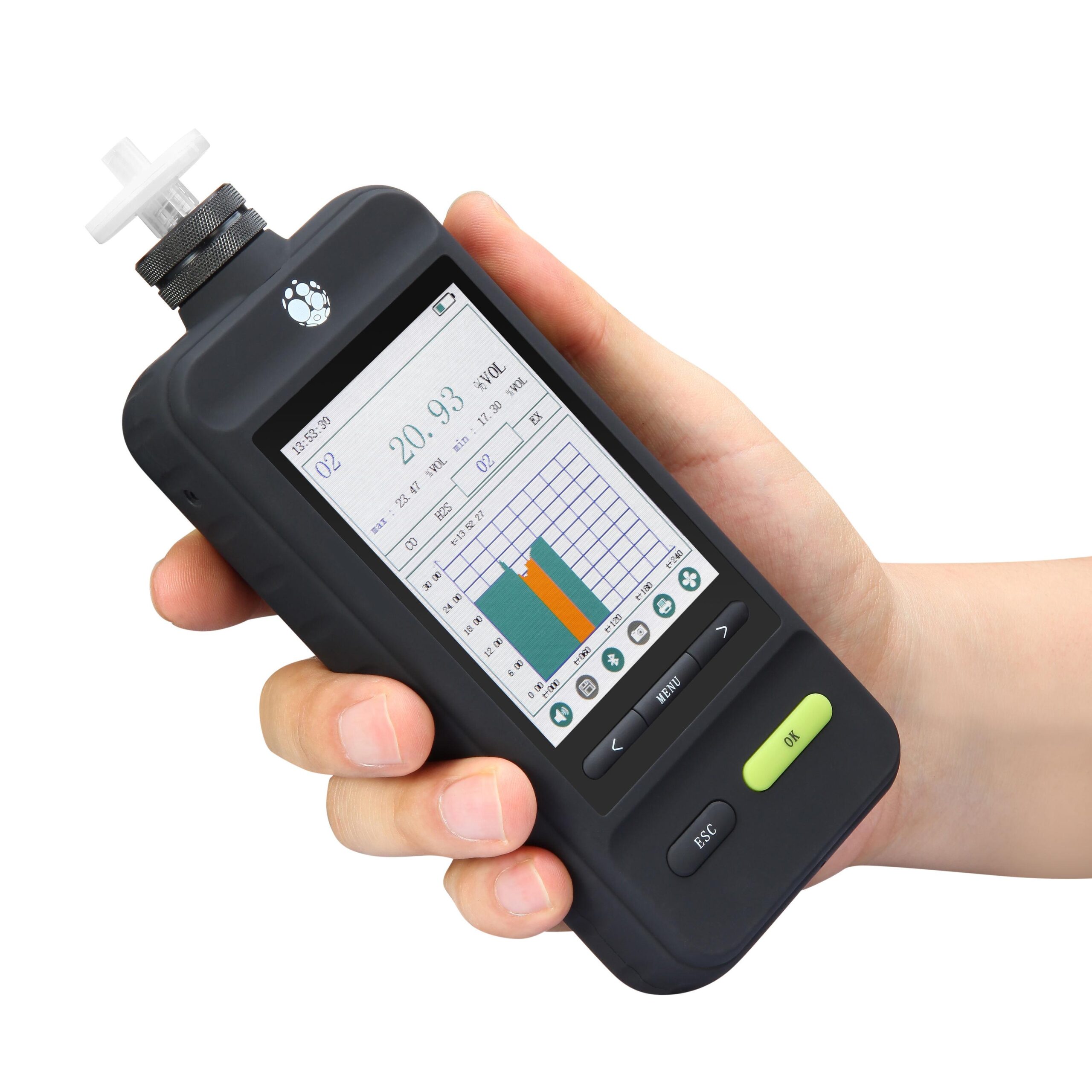

- анализатор кислорода;
- расходомер;
- регулирующие клапаны;
- ресивер азота;
- трубопровод к потребителю.
Особенно чувствительны анализаторы и небольшие управляющие отверстия клапанов.
В PSA-системах также важно контролировать качество готового газа. Для оборудования LINGYU предусмотрен непрерывный контроль чистоты и расхода азота, а при длительном несоответствии чистоты система может автоматически остановить установку.
Такой контроль помогает быстрее заметить деградацию процесса разделения.

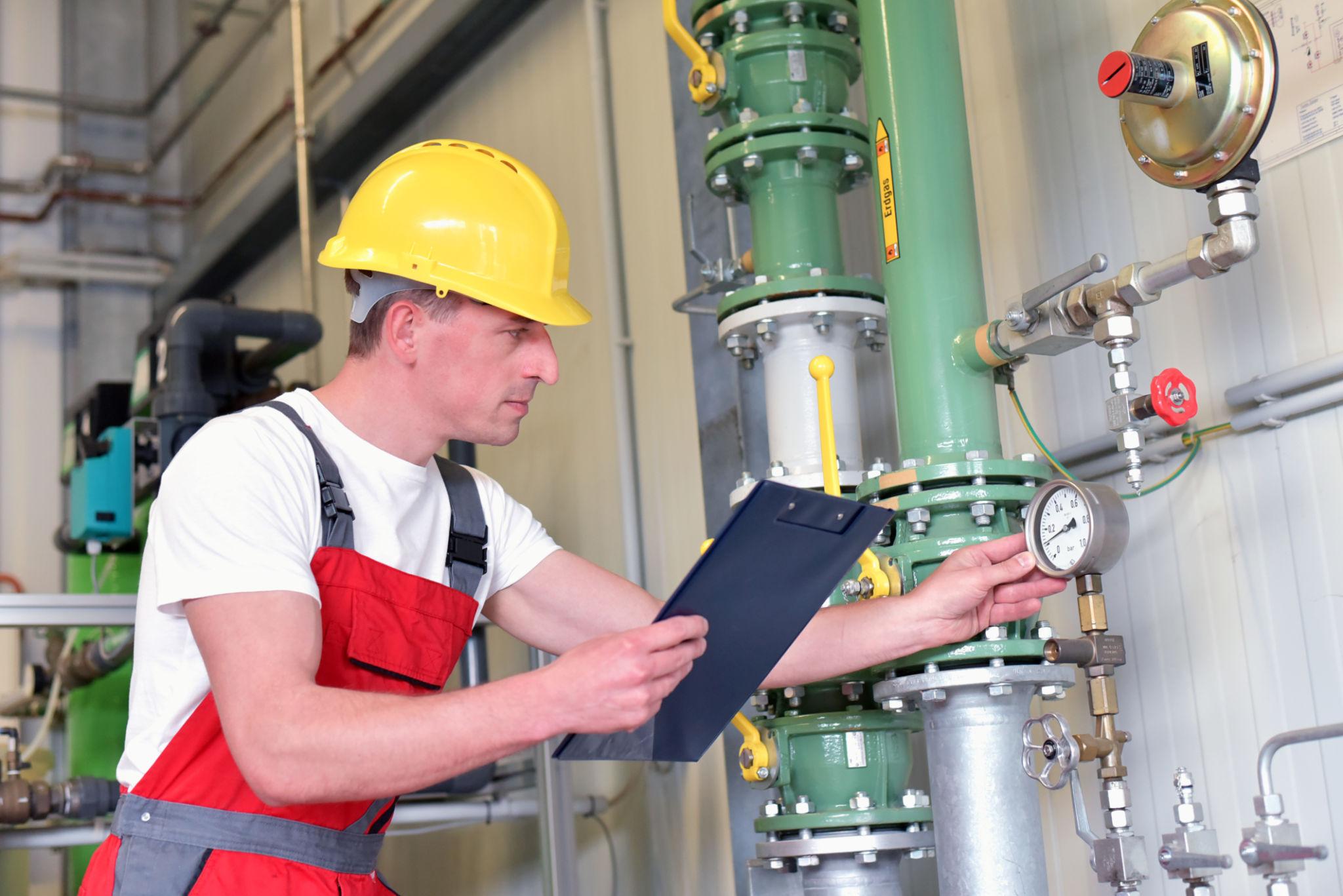

Как предотвратить повторное разрушение
После ремонта необходимо создать условия, при которых новая загрузка будет работать стабильно.
Вместо жесткого календарного графика полезнее контролировать реальные показатели системы:
качество входного воздуха → чистота азота → расход → давление → перепад давления → состояние фильтров → стабильность циклов переключения.
Особенно важно своевременно удалять конденсат, не допускать попадания масла, следить за состоянием клапанов и поддерживать слой CMS в уплотненном состоянии.
Если после замены CMS снова быстро появляется пыль, практически всегда следует искать не «плохой новый материал», а сохраняющуюся системную причину.
Практический порядок диагностики
Наиболее эффективная последовательность выглядит так:
1. Проверить входной воздух. Исключить воду, масло и загрязнения.
2. Проверить загрузку. Оценить осадку, пустоты и работу прижимного механизма.
3. Проверить распределители. Исключить локальную высокую скорость и повреждение сеток.
4. Проверить клапаны и цикл PSA. Убедиться в плавном сбросе и выравнивании давления.
5. Проверить фактическую нагрузку. Сравнить расход воздуха и производительность с расчетными значениями.
6. Только после этого оценивать необходимость замены CMS.
Такой порядок позволяет избежать ситуации, когда дорогой адсорбент заменяется несколько раз, а первоначальная причина остается в системе.
Заключение
Разрушение CMS в PSA-генераторе азота обычно является результатом не одного фактора, а сочетания нескольких условий.
Наиболее важные причины:
плохое качество сжатого воздуха → потеря уплотнения слоя → неправильное распределение потока → резкие циклы давления → перегрузка оборудования.
Поэтому эффективная профилактика начинается еще до адсорбционной колонны.
Надежная подготовка воздуха, правильное удержание CMS, стабильная работа клапанов и контроль реальных параметров позволяют значительно уменьшить механический износ и сохранить стабильную чистоту азота.
Если пылеобразование уже возникло, главная задача — не просто заменить CMS, а определить, что именно разрушило предыдущую загрузку. Только после устранения этой причины ремонт даст долгосрочный результат.
