Сжатый воздух широко используется в промышленном производстве для работы пневматического инструмента, цилиндров, автоматизированных линий, упаковочного оборудования и множества других потребителей. Однако произведенный компрессором воздух не всегда полностью достигает технологического оборудования.
Часть его может постоянно теряться через поврежденные шланги, изношенные уплотнения, соединения, клапаны и другие элементы распределительной системы.
Такие утечки часто остаются незамеченными, поскольку небольшая потеря воздуха редко приводит к немедленной остановке производства. Вместо этого компрессор начинает производить дополнительный объем воздуха, компенсируя потери.
Поэтому систематическое обнаружение и устранение утечек помогает не только сократить энергопотребление, но и стабилизировать давление, уменьшить нагрузку на компрессорное оборудование и повысить надежность всей системы.
Ниже рассмотрим, где чаще всего возникают утечки, какими методами их обнаруживать и как превратить разовые проверки в постоянную программу энергосбережения.
Почему утечки сжатого воздуха обходятся дорого
Стоимость утечки складывается не из цены самого воздуха, а из энергии, затраченной на его производство и подготовку.
Компрессор уже выполнил работу по сжатию воздуха. Затем поток мог пройти через охлаждение, сепарацию конденсата, фильтрацию и осушку. Если после этого воздух выходит через негерметичное соединение, вся затраченная на него энергия фактически теряется.
Размер потерь зависит от диаметра отверстия, давления, продолжительности работы системы, эффективности компрессора, тарифа на электроэнергию и количества негерметичных участков.
Поэтому даже относительно небольшие утечки становятся значимыми, если существуют постоянно и компрессорная станция работает тысячи часов в год.
1. Утечки увеличивают нагрузку на компрессор
Когда часть воздуха постоянно теряется, компрессор должен компенсировать этот расход.
В зависимости от системы это может приводить к увеличению продолжительности работы под нагрузкой, более частым циклам загрузки и разгрузки и дополнительному энергопотреблению.
Постоянная компенсация утечек также способна увеличить механическую и тепловую нагрузку на оборудование, ускоряя износ отдельных компонентов.
Именно поэтому устранение утечек необходимо рассматривать как один из элементов оптимизации всей компрессорной станции, а не только как ремонт трубопровода.
2. Утечки могут вызывать нестабильное давление
Чем больше воздуха теряет система, тем сложнее поддерживать требуемое давление в точках потребления.
Особенно заметна проблема на удаленных участках сети и во время пикового потребления.
Недостаточное давление может влиять на скорость пневмоцилиндров, мощность инструмента, работу регулирующих клапанов, упаковочного оборудования и автоматизированных линий. В тяжелых случаях нестабильность способна привести к нарушению технологического процесса и незапланированным остановкам.
При этом повышение давления компрессора не должно быть первым способом решения проблемы.
Если причина заключается в утечках или чрезмерном сопротивлении сети, увеличение давления лишь маскирует неисправность и может повысить энергопотребление.
Связь между сопротивлением сети и доступным давлением подробнее рассматривается в материале о падении давления в системе сжатого воздуха.

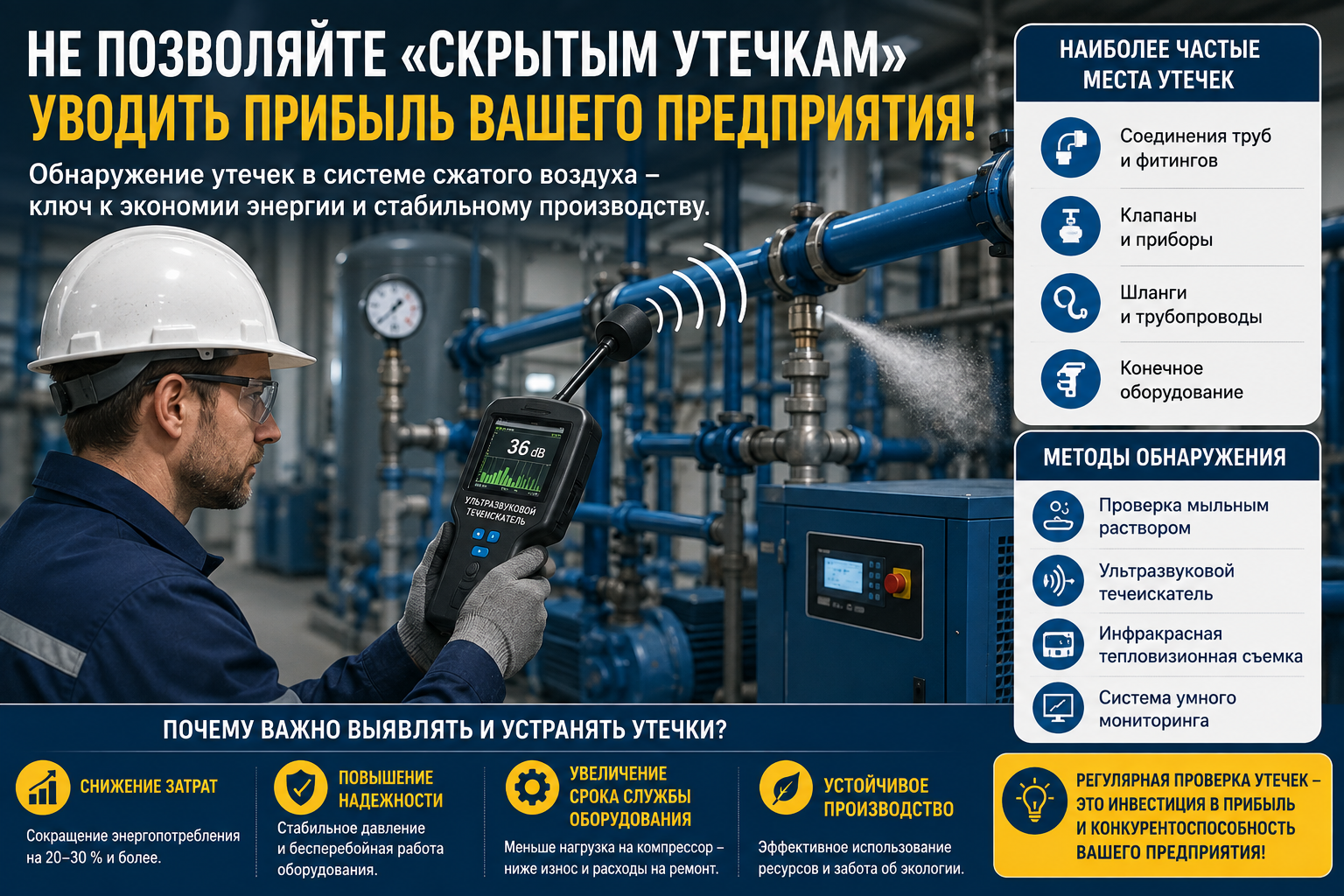

Где чаще всего искать утечки
Эффективное обследование начинается с понимания того, какие элементы наиболее подвержены разгерметизации.
Утечка может появиться практически в любой части воздушной сети, но некоторые участки требуют особенно пристального внимания.
Соединения труб и фитинги
Резьбовые соединения, быстроразъемные муфты, отводы и другие фитинги относятся к наиболее распространенным потенциальным источникам потерь.
Причинами становятся старение уплотнений, ослабление соединений, вибрация, повреждение резьбы и неправильный монтаж.
Особое внимание следует уделять участкам, которые регулярно подвергаются вибрации или обслуживанию.
Клапаны и измерительные приборы
Негерметичность может возникать на предохранительных, редукционных, запорных и электромагнитных клапанах.
Проверять необходимо также соединения манометров, расходомеров и других измерительных приборов.
Изношенное седло клапана или небольшая негерметичность приборного соединения может создавать постоянную утечку, которую сложно заметить визуально.
Шланги и трубопроводы
Гибкие шланги постоянно подвергаются изгибам, вибрации и механическому воздействию. Со временем могут появляться трещины, потертости, повреждения и ослабление соединений.
Металлические трубопроводы также не являются полностью защищенными: коррозия, механические повреждения и старение способны приводить к образованию небольших отверстий.
Конечное технологическое оборудование
Поиск не должен заканчиваться на магистральном трубопроводе.
Утечки часто возникают непосредственно возле потребителя: в пневматическом инструменте, цилиндрах, шлангах, быстроразъемных соединениях, блоках подготовки воздуха и автоматических дренажных клапанах.
Именно эти точки иногда сложнее всего обнаружить из-за высокого фонового шума производственного оборудования.
3. Проверка мыльным раствором
Один из самых простых способов подтверждения утечки — нанесение мыльного раствора на подозрительное соединение.
Если на поверхности появляются и увеличиваются пузырьки, воздух выходит наружу.
Метод подходит для проверки доступных фитингов, резьбовых соединений, клапанов, муфт и сварных участков.
Его преимущества — простота и низкая стоимость.
Однако обследовать таким способом большую промышленную сеть медленно. Кроме того, сначала необходимо хотя бы приблизительно определить подозрительные точки.
Поэтому мыльный раствор особенно полезен как метод подтверждения, а не единственный инструмент комплексного аудита.
4. Обнаружение утечки по звуку
Крупную утечку иногда легко определить по характерному шипению.
Этот способ практически не требует специального оборудования, но имеет серьезное ограничение: большинство производственных цехов сами по себе являются шумными.
Работа компрессоров, двигателей, вентиляторов, пневматического оборудования и производственных линий маскирует звук небольших утечек.
Поэтому слуховая проверка подходит для выявления очевидных дефектов, но недостаточна для системной программы энергосбережения.
5. Ультразвуковой течеискатель
Для промышленного обследования одним из наиболее эффективных инструментов является ультразвуковой течеискатель.
Когда сжатый воздух проходит через небольшое отверстие, создается высокочастотный акустический сигнал. Прибор обнаруживает соответствующий диапазон частот и преобразует его в доступный оператору звуковой или визуальный сигнал.
Это позволяет быстрее локализовать источник даже в условиях высокого производственного шума.
Основные преимущества метода:
- поиск небольших утечек;
- обследование работающего оборудования;
- высокая скорость проверки крупных систем;
- возможность обследования некоторых труднодоступных участков;
- более точная локализация по сравнению с обычным прослушиванием.
Именно способность работать в шумной промышленной среде делает ультразвуковую диагностику особенно полезной для регулярных обследований.
После локализации подозрительной точки утечку при необходимости можно дополнительно подтвердить мыльным раствором.
6. Тепловизионная диагностика — дополнительный, а не универсальный метод
Инфракрасная камера может обнаруживать температурные аномалии, связанные с расширением воздуха или необычным характером потока.
Она может быть полезна для высоко расположенных трубопроводов, труднодоступных зон и некоторых участков с выраженной температурной разницей.
Однако тепловизор не следует считать прямой заменой ультразвуковому течеискателю при поиске небольших утечек.
В большинстве случаев это дополнительный диагностический инструмент.
7. Используйте данные расхода и давления для поиска скрытых проблем
На крупном предприятии невозможно постоянно проверять каждое соединение вручную.
Поэтому полезно контролировать поведение всей системы.
Датчики давления, расходомеры, счетчики электроэнергии и системы сбора данных позволяют обнаруживать аномалии, которые могут указывать на появление новых утечек.
Например, если при неизменном производственном режиме расход воздуха постепенно увеличивается, это является основанием для дополнительного обследования.
Аналогично необъяснимое снижение давления в определенном участке сети может указывать либо на рост потребления, либо на утечки, либо на повышенное сопротивление воздушного тракта.
Система мониторинга не обязательно показывает точное место дефекта. Ее задача — своевременно определить, что поведение системы изменилось, после чего персонал может локализовать причину.
8. Проверяйте систему в периоды минимального производства
Один из практических способов оценки скрытого потребления — наблюдение за расходом воздуха, когда большинство производственного оборудования остановлено.
Если после отключения основных потребителей расход остается заметным, необходимо определить, куда уходит воздух.
Такой тест особенно полезен ночью, между сменами или во время плановой остановки.
Однако важно учитывать оборудование, которое должно оставаться под давлением постоянно. Поэтому остаточный расход нельзя автоматически считать полностью состоящим из утечек.
Сначала необходимо отделить технологически необходимое потребление от необоснованных потерь.
9. Не забывайте об автоматических конденсатоотводчиках
Система подготовки воздуха сама также может становиться источником потерь.
Например, неисправный конденсатоотводчик способен оставаться открытым дольше необходимого и постоянно выпускать сжатый воздух вместе с конденсатом.
Поэтому при обследовании компрессорной следует проверять не только распределительный трубопровод, но и элементы подготовки воздуха:
aftercooler → сепаратор → фильтры → осушитель → ресивер → дренажные устройства.
Это особенно важно для крупных систем, где небольшие постоянные потери из нескольких точек постепенно складываются в значительный общий расход.
10. Утечки после осушителя обходятся особенно дорого
Место утечки имеет значение.
Если воздух теряется непосредственно после компрессора, предприятие уже затратило энергию на его сжатие.
Если же утечка расположена после фильтрации и осушки, к энергии сжатия добавляются затраты на подготовку воздуха.
Например, в адсорбционной системе часть сжатого воздуха может дополнительно расходоваться на регенерацию адсорбента. В холодильной системе энергия используется холодильным контуром для удаления влаги.
Поэтому утечка сухого очищенного воздуха означает потерю уже полностью подготовленного энергоресурса.
По этой причине энергоэффективность осушителя и управление утечками необходимо рассматривать совместно в рамках общей стратегии снижения эксплуатационных расходов.
11. Почему одного обследования недостаточно
После успешного ремонта может возникнуть впечатление, что проблема решена надолго.
На практике новые утечки постепенно появляются из-за вибрации, коррозии, старения уплотнений, перемещения оборудования и повторного подключения шлангов.
Поэтому эффективная программа должна быть циклической:
обнаружение → регистрация → ремонт → повторная проверка → дальнейший контроль.
Именно повторная проверка особенно важна. После ремонта необходимо убедиться, что утечка действительно устранена и рядом не возникла новая проблема.
12. Создайте реестр утечек
Для небольшого цеха несколько обнаруженных дефектов можно устранить сразу.
На крупном предприятии этого недостаточно.
Каждой найденной утечке целесообразно присвоить идентификатор и зарегистрировать местоположение, оборудование, дату обнаружения, предполагаемую серьезность, необходимый ремонт, ответственное лицо и результат повторной проверки.
Полезно также оценивать потенциальную экономию.
Такой подход позволяет отличить программу управления утечками от обычного обхода оборудования.
Руководство получает возможность видеть:
сколько утечек обнаружено → сколько устранено → сколько осталось → какой результат получен.
Это также помогает определять приоритет ремонта, если невозможно устранить все дефекты одновременно.
13. Приоритизируйте ремонт по величине потерь
Не каждая утечка требует одинаковой срочности.
Если одновременно обнаружены десятки или сотни точек, сначала следует устранять те, которые приводят к наибольшим потерям воздуха, влияют на стабильность давления или связаны с критическим производственным оборудованием.
Приоритет можно определять с учетом:
размера утечки × рабочего давления × продолжительности работы × стоимости энергии × влияния на производство.
Такой подход позволяет быстрее получить экономический эффект от программы.
При этом небольшие дефекты также следует регистрировать: несколько десятков малых постоянных утечек в совокупности способны создать значительный расход.
14. Повторяющиеся утечки требуют устранения причины
Если одно и то же соединение приходится ремонтировать снова и снова, проблема может заключаться не в качестве конкретного ремонта.
Следует проверить вибрацию, механическую нагрузку на трубопровод, температурные изменения, коррозию, качество фитинга и соответствие уплотнительного материала условиям эксплуатации.
Иногда более рационально изменить конструкцию соединения или заменить компонент, чем регулярно восстанавливать герметичность одного и того же участка.
Материалы и способы уплотнения должны соответствовать рабочему давлению, температуре, содержанию масла и окружающим условиям.
15. Вовлекайте производственный персонал
Поиск утечек не должен быть задачей только энергетической службы или специалистов по техническому обслуживанию.
Операторы находятся рядом с оборудованием каждый день и часто первыми замечают необычное шипение, поврежденный шланг или нестабильное давление.
Полезно обучить персонал сообщать о таких признаках, закрывать неиспользуемые линии, защищать шланги от механического повреждения и отключать ненужных потребителей сжатого воздуха.
Это позволяет обнаруживать новые дефекты между плановыми обследованиями.
16. Какие показатели следует контролировать
Чтобы определить, действительно ли программа дает долгосрочный результат, одного количества отремонтированных точек недостаточно.
Полезно отслеживать:
- количество обнаруженных и устраненных утечек;
- оценочную экономию энергии;
- общий расход воздуха;
- продолжительность работы компрессоров;
- удельное энергопотребление;
- время работы компрессоров без нагрузки;
- среднее давление;
- перепад давления в критических точках;
- время между обнаружением и устранением дефекта.
Если после нескольких циклов обследования количество зарегистрированных утечек уменьшается, но базовый расход воздуха продолжает расти, необходимо искать другие причины потерь или изменения технологического потребления.
Именно сопоставление технических и энергетических показателей позволяет оценить реальную эффективность программы.
Практический алгоритм поиска утечек
Для большинства промышленных объектов можно использовать следующую последовательность:
1. Зафиксировать исходные данные. Измерить расход, давление и энергопотребление при известном производственном режиме.
2. Проверить компрессорную. Осмотреть клапаны, соединения, фильтры, осушители, ресиверы и дренажные устройства.
3. Проверить магистраль. Обследовать трубопроводы, фитинги, ответвления и запорную арматуру.
4. Перейти к конечным потребителям. Проверить шланги, муфты, цилиндры, пневматический инструмент и локальные блоки подготовки воздуха.
5. Зарегистрировать найденные точки. Присвоить каждой утечке номер и приоритет.
6. Выполнить ремонт. Сначала устранить наиболее значимые потери.
7. Повторно проверить отремонтированные участки. Подтвердить фактическое устранение дефектов.
8. Снова измерить параметры системы. Сравнить расход, давление и энергопотребление с исходными данными.
9. Продолжить мониторинг. Повторять обследования с периодичностью, соответствующей условиям конкретного предприятия.
Так разовая проверка превращается в управляемый процесс энергосбережения.
Заключение
Утечки сжатого воздуха — это не только проблема технического обслуживания. Они непосредственно влияют на энергопотребление, стабильность давления, нагрузку на компрессоры и эксплуатационные расходы.
Эффективная программа должна объединять регулярные обследования, ультразвуковую диагностику, регистрацию обнаруженных дефектов, приоритетный ремонт и обязательную проверку результата.
Главный принцип можно выразить простой последовательностью:
обнаружить → зарегистрировать → устранить → проверить → контролировать.
Когда этот цикл становится частью регулярного управления компрессорной системой, предприятие перестает постоянно производить воздух, который не выполняет полезной работы, и получает более стабильную и энергоэффективную систему сжатого воздуха.
