Сжатый воздух широко используется в промышленности для работы пневматических инструментов, автоматизированных линий, клапанов, приводов и технологического оборудования. Однако атмосферный воздух, поступающий в компрессор, содержит водяной пар. После сжатия и последующего охлаждения часть этой влаги превращается в жидкий конденсат.
Если влагу своевременно не удалить, она может накапливаться в трубопроводах, способствовать коррозии, нарушать работу пневматических компонентов и отрицательно влиять на производственный процесс. Поэтому осушитель является важной частью системы подготовки сжатого воздуха.
Принцип его работы зависит от технологии. Рефрижераторные осушители сжатого воздуха удаляют влагу путем охлаждения и конденсации, а адсорбционные системы удерживают водяной пар на поверхности специального адсорбента.

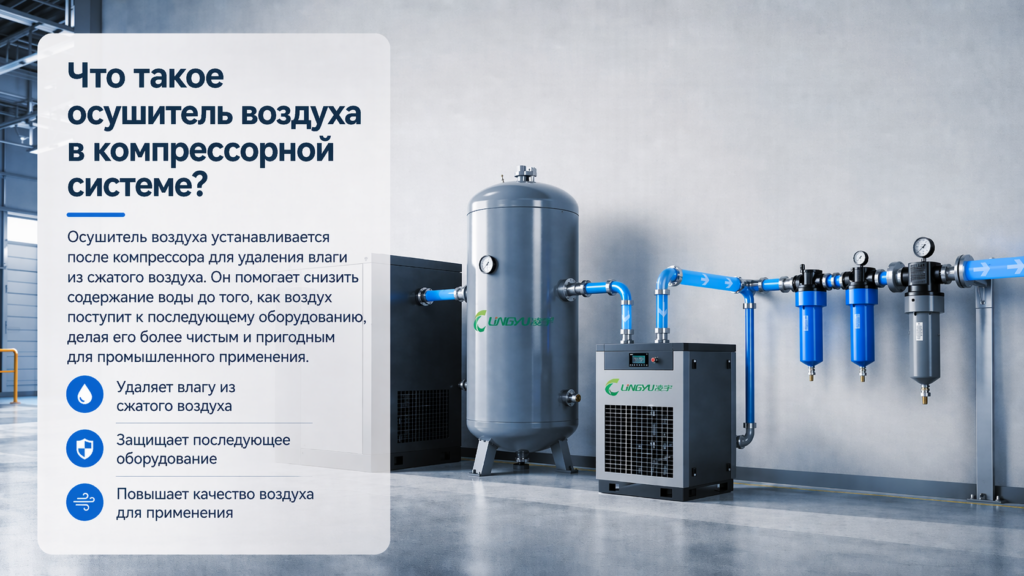

Что делает осушитель в компрессорной системе?
Осушитель устанавливается в системе сжатого воздуха для снижения содержания водяного пара до уровня, соответствующего требуемой точке росы.
Компрессор сам по себе не обеспечивает глубокую осушку. После компрессии горячий воздух постепенно охлаждается, и часть водяного пара конденсируется. Доохладитель, сепаратор и ресивер могут удалить уже образовавшуюся жидкую воду, но часть влаги остается в газообразном состоянии.
Если такой воздух дальше проходит через более холодные участки трубопровода, оставшийся водяной пар может снова превратиться в конденсат.
Осушитель снижает точку росы до уровня, при котором вероятность такой конденсации в рабочих условиях значительно уменьшается.
Что такое точка росы под давлением?
Точка росы под давлением — это температура, при которой водяной пар, содержащийся в сжатом воздухе, начинает конденсироваться при рабочем давлении системы.
Чем ниже точка росы, тем суше сжатый воздух.
Однако для разных производственных процессов требуется разная степень осушки. Максимально низкая точка росы не всегда является преимуществом, поскольку более глубокая осушка может требовать дополнительного оборудования и энергии.
Правильная задача — обеспечить точку росы, соответствующую условиям конкретной воздушной сети и конечного потребителя.
Как движется воздух через компрессорную систему?
Типичная схема подготовки воздуха может выглядеть следующим образом:
компрессор → ресивер → предварительная фильтрация → осушитель → последующая фильтрация → распределительная сеть → потребитель.
Процесс происходит в несколько этапов.
1. Сжатие атмосферного воздуха
Компрессор забирает окружающий воздух, содержащий водяной пар и твердые загрязнения, и повышает его давление.
В процессе сжатия температура воздуха увеличивается.
2. Предварительное охлаждение
После компрессора горячий воздух охлаждается. При снижении температуры часть содержащегося водяного пара превращается в жидкость.
3. Удаление первичного конденсата
Сепараторы, ресиверы и дренажные устройства удаляют часть образовавшейся воды.
Этот этап уменьшает нагрузку на последующий осушитель, но не заменяет его.
4. Осушка
Оставшийся водяной пар удаляется в осушителе.
Рефрижераторная система охлаждает воздух до точки, при которой дополнительная влага конденсируется и отделяется. Адсорбционная система удерживает водяной пар на поверхности адсорбента.
5. Фильтрация и распределение
После необходимой подготовки воздух поступает в трубопроводную сеть.
Для контроля масла и твердых частиц в системе могут применяться прецизионные фильтры сжатого воздуха.

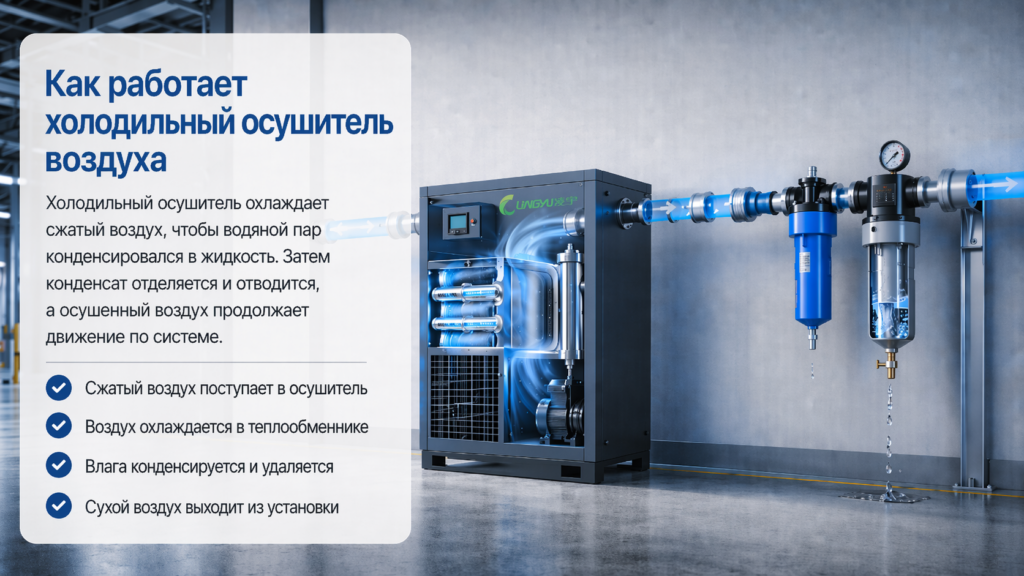

Как работает рефрижераторный осушитель?
Рефрижераторный осушитель использует холодильный контур для снижения температуры сжатого воздуха.
Для стандартных моделей LINGYU предусмотрена точка росы под давлением +2…+10 °C.
Процесс включает несколько последовательных стадий.
Предварительное охлаждение воздуха
Горячий влажный воздух сначала проходит через теплообменник, где охлаждается за счет холодного осушенного воздуха, движущегося навстречу по отдельному каналу.
Воздушные потоки не смешиваются, но обмениваются теплом.
Такой рекуперативный процесс снижает нагрузку на холодильный контур.
Охлаждение в испарителе
После предварительного охлаждения воздух поступает в испаритель.
Здесь температура дополнительно снижается за счет холодильного контура. Водяной пар достигает состояния насыщения и конденсируется.
Отделение воды
Образовавшаяся жидкость отделяется в сепараторе «газ–жидкость» и выводится через автоматический конденсатоотводчик.
Исправная работа дренажной системы особенно важна: если конденсат не удаляется, он может снова попасть в воздушный поток.
Повторный нагрев сухого воздуха
После отделения воды холодный осушенный воздух снова проходит через рекуперативный теплообменник.
Он нагревается за счет входящего горячего воздуха, одновременно предварительно охлаждая его.
После этого подготовленный воздух поступает в распределительную сеть.
Когда применяется рефрижераторная осушка?
Рефрижераторные системы подходят для большого количества стандартных промышленных процессов, где требуется предотвратить образование жидкого конденсата, но не нужна глубоко отрицательная точка росы.
Например, осушители с воздушным охлаждением могут применяться там, где отсутствует отдельный контур охлаждающей воды.
Для стандартных рефрижераторных серий LINGYU номинальное давление воздуха на входе составляет 0,7 МПа при допустимом диапазоне 0,6–1,0 МПа, а номинальная температура воздуха на входе — 50 °C.
Конкретная модель должна подбираться с учетом фактического расхода, давления и температуры воздуха.

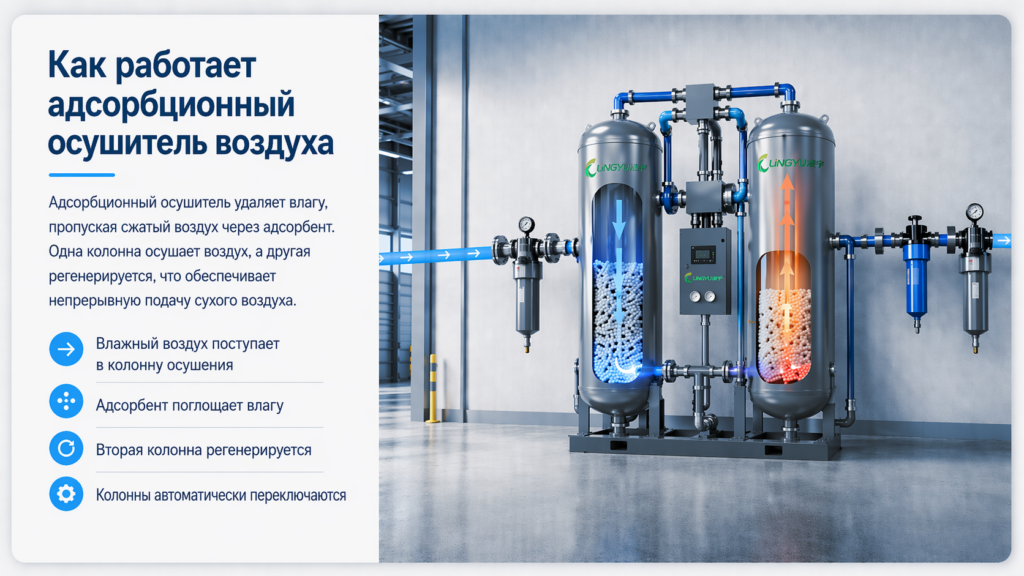

Как работает адсорбционный осушитель?
Если необходима значительно более низкая точка росы, применяется адсорбционный осушитель сжатого воздуха.
Вместо охлаждения такой осушитель использует специальный материал, который удерживает молекулы воды на своей поверхности.
В зависимости от серии оборудования могут применяться активированный оксид алюминия и высокоэффективное молекулярное сито.
Типичная промышленная конструкция включает две адсорбционные колонны.
Пока одна колонна удаляет влагу из входящего воздуха, вторая проходит регенерацию. После завершения соответствующих стадий система переключает их функции.
Благодаря такой попеременной работе обеспечивается непрерывная подача сухого воздуха.
Как происходит регенерация адсорбента?
Адсорбент не может бесконечно удерживать влагу. После насыщения его необходимо восстановить.
Способ регенерации зависит от конструкции осушителя.
Безнагревная регенерация
В безнагревном адсорбционном осушителе часть уже осушенного сжатого воздуха направляется через регенерируемую колонну.
Этот воздух способствует десорбции накопленной влаги, после чего она удаляется из системы.
Для соответствующих серий LINGYU средний расход воздуха на регенерацию составляет 8–14 %. Точка росы под давлением в зависимости от исполнения может находиться в диапазоне −50…−20 °C или составлять ≤ −40 °C.
Регенерация с нагревом
В нагреваемых моделях дополнительное тепло используется для удаления влаги из адсорбента.
Для адсорбционных осушителей с горячей регенерацией доступны исполнения с точкой росы под давлением ≤ −40 °C и средним расходом воздуха на регенерацию 4–8 %.
Использование нагрева позволяет уменьшить количество готового сухого воздуха, расходуемого на восстановление адсорбента.
Регенерация с воздуходувкой
В более крупных системах атмосферный воздух может подаваться отдельной воздуходувкой, нагреваться и проходить через регенерируемую колонну.
Существуют конструкции, в которых весь процесс регенерации и охлаждения организован без использования готового сухого сжатого воздуха.
Такие решения особенно интересны при большой производительности системы, где даже небольшой процент продувочного воздуха способен заметно влиять на эксплуатационные затраты.

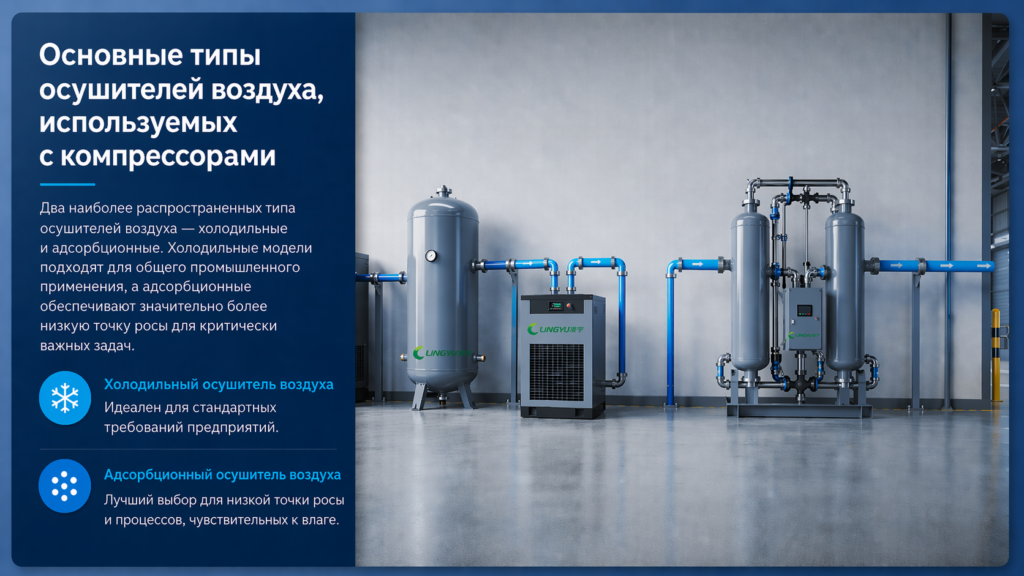

Рефрижераторный или адсорбционный осушитель?
Основной критерий выбора — требуемая точка росы.
Если система работает внутри производственных помещений и для процесса достаточно точки росы под давлением +2…+10 °C, рефрижераторное оборудование часто является рациональным решением.
Если воздух должен проходить через холодные участки или производство требует отрицательной точки росы, необходимо рассматривать адсорбционную технологию.
При выборе важно учитывать минимальную температуру, которой сжатый воздух может достичь после осушителя.
Если температура трубопровода станет ниже точки росы воздуха, влага снова начнет конденсироваться независимо от того, насколько хорошо осушитель работал возле компрессора.
Почему фильтрация необходима вместе с осушителем?
Осушитель решает прежде всего проблему влаги. Однако сжатый воздух может содержать и другие загрязнения:
- жидкое масло;
- масляные аэрозоли;
- твердые частицы;
- продукты износа;
- загрязнения из трубопроводов.
Особенно важно защитить адсорбент от масла и жидкой воды, поскольку загрязнение может ухудшить его способность поглощать влагу.
После адсорбционного осушителя также может потребоваться фильтрация для удержания мелких частиц адсорбента.
Поэтому качество сжатого воздуха определяется совместной работой сепарации, фильтрации и осушки.
Как осушитель влияет на качество воздуха?
Правильно подобранная система осушки помогает уменьшить содержание влаги и тем самым снизить риск:
- образования конденсата;
- внутренней коррозии трубопроводов;
- нестабильной работы клапанов и пневматических приводов;
- замерзания влаги в холодных участках сети;
- связанных с влагой нарушений производственного процесса.
В общем машиностроении подготовленный сжатый воздух необходим для стабильной работы пневматического оборудования и автоматизированных производственных систем.
Более строгие требования могут применяться в процессах, чувствительных к влажности и загрязнениям.
Где особенно важна глубокая осушка?
Степень необходимого осушения определяется не названием отрасли, а конкретной точкой применения.
В электронике и точном производстве параметры воздуха могут иметь большое значение для чувствительного оборудования и технологических операций.
В фармацевтическом, химическом и других производствах требования также зависят от назначения сжатого воздуха, минимальной температуры сети и требуемой степени контроля влажности.
Поэтому одна компрессорная станция иногда может обслуживать несколько групп потребителей с разными требованиями к качеству воздуха.
Что учитывать при выборе осушителя для компрессора?
Производительности компрессора недостаточно для правильного выбора оборудования.
Необходимо учитывать:
- максимальный и средний расход сжатого воздуха;
- рабочее давление;
- температуру воздуха на входе;
- требуемую точку росы под давлением;
- минимальную температуру распределительной сети;
- температуру окружающей среды;
- допустимый перепад давления;
- качество входящего воздуха;
- режим изменения нагрузки;
- способ охлаждения;
- расход воздуха на регенерацию для адсорбционных систем.
Если один из этих параметров существенно отличается от расчетных условий, фактическая производительность осушителя также может измениться.
Почему перепад давления имеет значение?
Все элементы системы подготовки создают определенное сопротивление воздушному потоку.
Чрезмерный перепад давления может привести к необходимости повышать давление на стороне компрессора, чтобы обеспечить необходимые параметры у конечного потребителя.
Поэтому при выборе осушителя следует оценивать не только точку росы, но и сопротивление воздушного тракта.
Для проектов, где минимизация потерь давления является одним из приоритетов, существуют рефрижераторные осушители с низким перепадом давления.
Как обслуживание влияет на работу осушителя?
Даже правильно подобранное оборудование требует регулярного контроля.
Для рефрижераторных осушителей необходимо проверять:
- теплообменные поверхности;
- конденсатор;
- автоматический дренаж;
- рабочие температуры;
- холодильный контур;
- фактическую точку росы.
Для адсорбционных систем дополнительно контролируются состояние адсорбента, переключающие клапаны, расход регенерационного воздуха, нагреватель или воздуходувка и правильность рабочего цикла.
Рост точки росы, повышенный перепад давления, нарушение отвода конденсата или нестабильное переключение колонн являются поводом для диагностики.
Как должна выглядеть система подготовки воздуха?
Универсальной схемы для всех предприятий не существует.
Для одного объекта может быть достаточно рефрижераторного осушителя с предварительной и последующей фильтрацией. Для другого потребуется адсорбционная система с более низкой точкой росы.
В некоторых случаях могут использоваться комбинированные решения, где рефрижераторная ступень предварительно снижает влаговую нагрузку перед адсорбционной секцией.
Главное — выбирать оборудование не изолированно, а как часть всей системы:
компрессор → удаление первичного конденсата → фильтрация → осушка → окончательная фильтрация → распределение воздуха.
Заключение
Как работает осушитель воздуха в компрессорных системах? Его задача заключается в снижении содержания водяного пара до уровня, при котором сжатый воздух соответствует требованиям оборудования и производственного процесса.
В рефрижераторном осушителе воздух охлаждается, влага конденсируется, отделяется и автоматически выводится. Для стандартных моделей LINGYU точка росы под давлением составляет +2…+10 °C.
В адсорбционной системе водяной пар удерживается на поверхности адсорбента. Благодаря периодической регенерации и попеременной работе колонн такие осушители способны обеспечивать значительно более низкую точку росы.
Правильный выбор зависит от расхода воздуха, рабочего давления, температуры на входе, минимальной температуры воздушной сети, требуемой точки росы и эксплуатационных затрат.
При этом осушитель является только одной частью системы подготовки воздуха. Совместная работа сепарации конденсата, фильтрации и осушки позволяет поддерживать стабильное качество сжатого воздуха и надежную работу промышленного оборудования.
