На фоне повышения требований к энергоэффективности промышленных предприятий модернизация систем сжатого воздуха становится важной частью снижения эксплуатационных расходов и энергопотребления.
Особенно заметен этот эффект на крупных производственных объектах, работающих круглосуточно. В таких условиях даже относительно небольшие потери подготовленного сжатого воздуха на регенерацию адсорбента за год превращаются в значительные энергетические затраты.
Компания Guangdong Lingyu Energy Equipment Co., Ltd. завершила поставку, монтаж и ввод в эксплуатацию четырех промышленных адсорбционных осушителей с регенерацией теплом сжатия Heat of Compression (HOC) производительностью 1 600 м³/мин каждый для крупного текстильного промышленного парка на северо-западе Китая.
Оборудование интегрировано в централизованную систему подачи сжатого воздуха и предназначено для непрерывного обеспечения производства сухим технологическим воздухом при минимальных потерях энергии на регенерацию.
Задача проекта: стабильный сухой воздух при круглосуточной нагрузке
Заказчиком проекта выступило крупное государственное энергетическое предприятие, обеспечивающее промышленные объекты электроэнергией, теплом и технологическим паром.
Обслуживаемые им текстильные производственные площадки работают практически непрерывно, поэтому компрессорная станция должна поддерживать высокий расход воздуха без продолжительных остановок.
К системе осушки предъявлялись три основных требования:
- высокая эксплуатационная надежность;
- минимальные энергетические потери;
- стабильное качество воздуха при длительной непрерывной работе.
Для объектов такого масштаба традиционная регенерация с использованием части уже осушенного воздуха может создавать существенные эксплуатационные расходы.
Например, для стандартных безнагревных адсорбционных осушителей расход сжатого воздуха на регенерацию в зависимости от конструкции может составлять заметную долю общего потока. В представленной линейке безнагревных систем указаны значения порядка 8–14 %.
Поэтому при больших расходах даже несколько процентов сохраненного сжатого воздуха существенно влияют на энергетический баланс всей компрессорной станции.
Почему для проекта выбрали технологию Heat of Compression
Основой решения стала регенерация адсорбента за счет тепловой энергии, уже присутствующей в горячем сжатом воздухе после компрессора.
Вместо того чтобы использовать значительный объем готового сухого воздуха или отдельно производить всю необходимую тепловую энергию, HOC-система использует тепло процесса сжатия.
Именно этот принцип лежит в основе адсорбционных осушителей с регенерацией теплом сжатия.
В технологии с нулевым расходом продувочного воздуха готовый осушенный воздух не расходуется ни на основной этап нагрева адсорбента, ни на предусмотренную конструкцией последовательность охлаждения. Для соответствующего HOC-решения в технических характеристиках указывается расход сжатого воздуха на регенерацию 0 % и варианты точки росы под давлением −20 или −40 °C.
Это особенно важно для компрессорных станций большой производительности, где стоимость производства каждого дополнительного кубического метра сжатого воздуха непосредственно отражается на энергопотреблении предприятия.

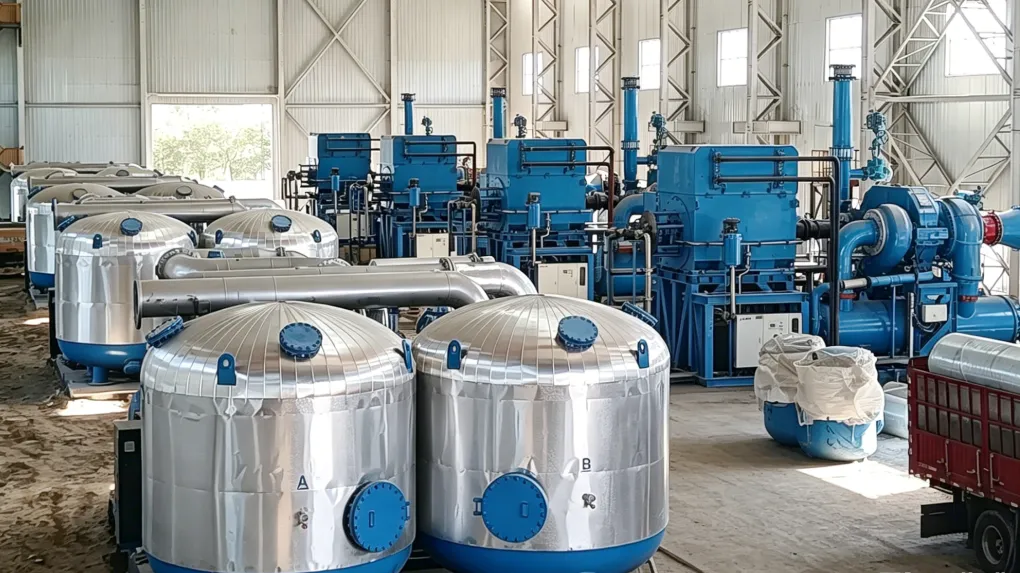

Четыре осушителя для централизованной системы большой производительности

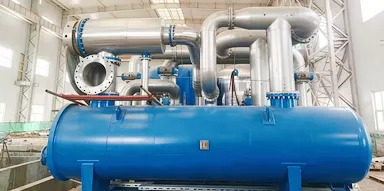

По результатам анализа параметров объекта Lingyu разработала индивидуальную конфигурацию из четырех HOC-осушителей.
Каждая установка рассчитана на производительность 1 600 м³/мин и работает как часть общей централизованной системы подготовки воздуха.
Параллельная конфигурация позволяет распределять нагрузку между установками, обеспечивать требуемую производительность при высоком потреблении и сохранять эксплуатационную гибкость системы.
Стандартная линейка HOC включает оборудование различных типоразмеров, а для производительности выше предусмотренного диапазона используются индивидуально спроектированные решения. В технической документации отдельно предусмотрена возможность разработки оборудования специального исполнения и повышенной производительности.
Для проекта такого масштаба индивидуальное проектирование особенно важно, поскольку необходимо согласовать осушители с характеристиками компрессоров, температурой горячего воздуха, системой охлаждения, трубопроводами и профилем нагрузки всего промышленного парка.
Нулевой расход сжатого воздуха на регенерацию
Основное преимущество реализованного решения — отсутствие постоянного расхода готового сухого воздуха на восстановление адсорбента.
В обычном безнагревном осушителе часть воздуха, уже произведенного компрессором и прошедшего подготовку, расширяется до более низкого давления и затем сбрасывается в атмосферу после прохождения через регенерируемую колонну.
Для небольшой системы такой принцип может быть технически и экономически оправдан.
Но при производительности в тысячи кубических метров в минуту потери становятся намного более значимыми.
HOC-система использует иной энергетический баланс:
тепло сжатия → регенерация адсорбента → охлаждение → следующий цикл адсорбции.
Поэтому снижение продувочных потерь достигается не путем уменьшения регенерации, а благодаря использованию другого источника энергии.
Снижение эксплуатационных расходов
Для предприятия важен не только номинальный расход продувочного воздуха, но и стоимость всей системы в течение года.
Сжатый воздух является энергозатратным ресурсом. Чтобы получить дополнительный объем продувочного воздуха, компрессору необходимо выполнить дополнительную работу.
При круглосуточной эксплуатации этот расход повторяется ежедневно.
Именно поэтому в крупных системах выбор технологии регенерации может оказывать существенно большее влияние на годовые затраты, чем разница в первоначальной стоимости оборудования.
В рамках данного проекта использование HOC позволило исключить постоянный расход подготовленного воздуха на регенерацию и заметно сократить связанные с ним энергозатраты.
Экономический эффект особенно выражен при высокой и стабильной загрузке компрессорной станции.
Стабильная точка росы до −40 °C
Для текстильного производства надежное удаление влаги необходимо не только для защиты пневматического оборудования.
Влага способна конденсироваться в трубопроводах, ускорять коррозию и попадать в технологические участки вместе со сжатым воздухом.
В зависимости от конкретной операции это может влиять на работу пневматики, стабильность производственного процесса и состояние продукции.
Установленные HOC-осушители рассчитаны на достижение точки росы под давлением до −40 °C.
Такой уровень осушки существенно снижает риск образования конденсата даже в условиях значительных сезонных и суточных температурных изменений.
Для предприятий, где качество сжатого воздуха является частью технологической стабильности, важно рассматривать не только осушитель, но и всю систему подготовки сжатого воздуха — от охлаждения и удаления жидкой воды до фильтрации, глубокой осушки и распределения воздуха.
Почему точка росы должна оставаться стабильной при изменении нагрузки
Крупный промышленный парк не потребляет одинаковое количество воздуха каждую минуту.
Расход изменяется при запуске производственных линий, смене технологических режимов и изменении общей загрузки предприятия.
Поэтому для такой системы важно не просто однажды получить −40 °C в расчетной точке, а удерживать необходимую PDP при изменяющихся условиях.
Для этого в HOC-системах используются измерение температуры и давления, контроль точки росы и автоматизированное управление последовательностью рабочих стадий.
В реализованных промышленных проектах Lingyu применяются многоточечный контроль температуры и давления, а переключение может выполняться с учетом времени или фактической точки росы.
Это позволяет связать работу оборудования с реальным состоянием системы, а не ограничиваться только фиксированным временным циклом.
Интеллектуальное управление HOC-осушителями
Каждая установка оснащена автоматизированной системой управления.
Контроллер отслеживает ключевые параметры процесса и управляет клапанами и последовательностью рабочих стадий.
Система обеспечивает контроль:
- температуры;
- давления;
- точки росы;
- положения ключевых клапанов;
- стадий регенерации и охлаждения;
- текущего рабочего состояния установки.
Для оборудования HOC также предусмотрен встроенный контроль точки росы и промышленная система управления с сенсорной панелью и коммуникационным интерфейсом.
На крупном объекте такая автоматизация особенно важна: персонал получает возможность отслеживать работу оборудования централизованно и быстрее реагировать на отклонения.
Работа при переменной нагрузке
Еще одной задачей проекта стала устойчивость при изменении потребления воздуха.
Если осушитель рассчитан только на одну рабочую точку, заметное уменьшение или увеличение расхода может привести либо к неоправданным энергетическим затратам, либо к ухудшению качества осушки.
Поэтому система управления должна учитывать фактическое состояние оборудования и корректировать рабочую последовательность в пределах допустимого диапазона.
Особенно полезен контроль точки росы. Если влаговая нагрузка ниже расчетной, нет необходимости преждевременно завершать адсорбционный цикл и начинать регенерацию.
Принципы такой оптимизации подробнее рассматриваются в материале о регулировании регенерации адсорбционного осушителя.
Защита трубопроводной системы от коррозии
Надежность крупной компрессорной станции зависит не только от осушителей.
После подготовки воздух необходимо транспортировать по распределительной сети, и состояние трубопроводов непосредственно влияет на качество воздуха и эксплуатационную надежность.
В проекте применены горячеоцинкованные трубопроводы, предназначенные для повышения коррозионной стойкости и уменьшения риска загрязнения системы продуктами коррозии.
Для соответствующих HOC-решений Lingyu также предусматривает горячее цинкование соединительных трубопроводов как средство увеличения срока службы и снижения риска загрязнения дренажной системы.
На объекте, который должен работать непрерывно в течение многих лет, долговечность трубопроводной инфраструктуры имеет не меньшее значение, чем характеристики самого адсорбента.
Особенности эксплуатации в северо-западном Китае
Климатические условия региона создают дополнительную нагрузку на инженерное оборудование.
Значительные сезонные и суточные перепады температуры могут влиять на охлаждение, образование конденсата и эксплуатационные режимы системы.
Поэтому при проектировании необходимо учитывать не только номинальную производительность осушителя, но и реальные условия эксплуатации.
Особое значение имеют температура горячего воздуха после компрессора, параметры охлаждающей воды, рабочее давление и температурный режим помещения.
Для серийных HOC-решений в зависимости от конструкции предусмотрена работа с высокотемпературным входящим воздухом, который непосредственно используется как источник тепловой энергии для регенерации.
Заводские испытания перед поставкой
Для крупногабаритного оборудования стоимость ошибки после доставки особенно высока.
Поэтому до отправки на объект осушители проходят заводскую проверку рабочих параметров, последовательности управления, клапанов, датчиков и защитных функций.

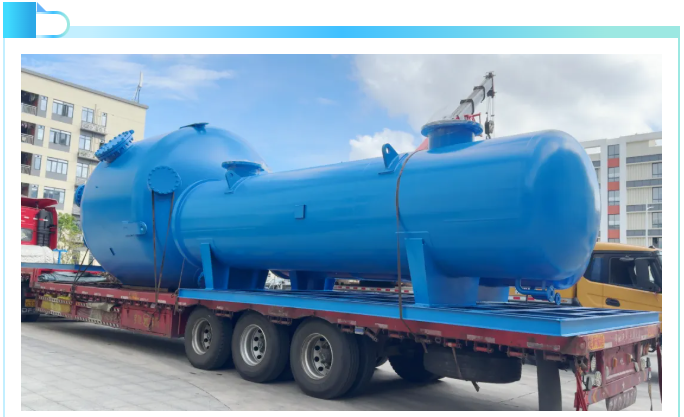

Для проекта также были разработаны меры защиты оборудования во время транспортировки.

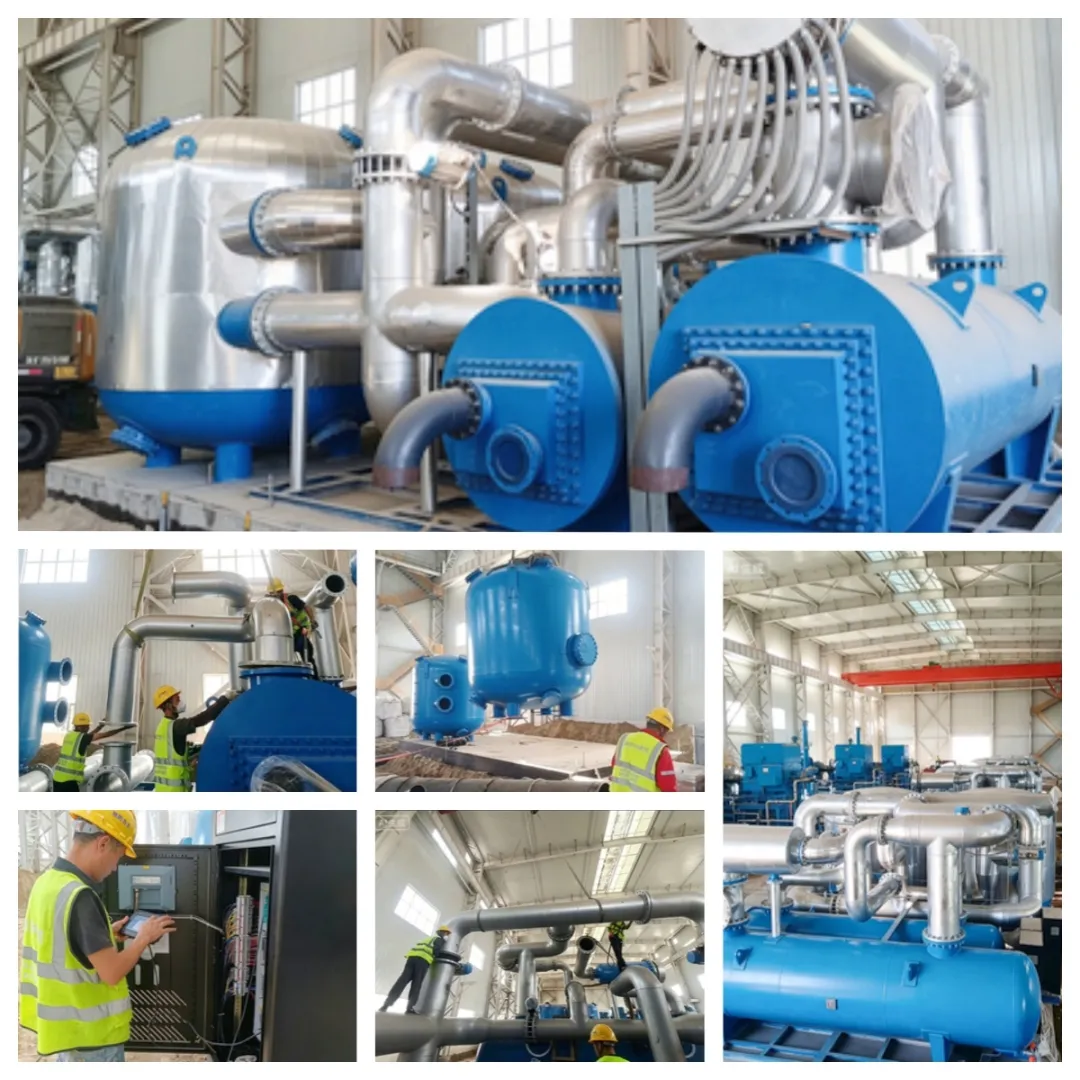

После доставки специалисты Lingyu выполнили монтаж, подключение, настройку и пусконаладочные работы непосредственно на промышленной площадке.
Такой подход позволяет рассматривать поставку не как передачу отдельных единиц оборудования, а как интеграцию осушителей в существующую компрессорную инфраструктуру заказчика.
Ввод в эксплуатацию и работа под полной нагрузкой
После завершения монтажа система прошла этап пусконаладки и проверки рабочих режимов.
Основное внимание уделялось стабильности точки росы, последовательности переключения, температурным параметрам процесса регенерации, работе охлаждения и взаимодействию четырех осушителей при параллельной эксплуатации.
После завершения испытаний оборудование было введено в штатную эксплуатацию.
В настоящее время система обеспечивает текстильный промышленный парк необходимым объемом сухого сжатого воздуха и рассчитана на продолжительную работу в условиях высокой нагрузки.
Почему HOC особенно интересен для крупных непрерывных производств
Технология Heat of Compression наиболее эффективна не во всех компрессорных системах.
Ее применение требует подходящего источника высокотемпературного сжатого воздуха и правильного согласования компрессора, осушителя и системы охлаждения.
Но если эти условия выполняются, HOC позволяет использовать энергию, которая уже возникает в процессе сжатия.
Именно поэтому технология особенно интересна для предприятий:
- с большим расходом сжатого воздуха;
- с круглосуточным режимом работы;
- с устойчивой базовой нагрузкой;
- с жесткими требованиями к точке росы;
- с высокой стоимостью продувочных потерь.
Для энергетических и крупных промышленных объектов такие решения могут рассматриваться в рамках комплексной оптимизации энергетической инфраструктуры предприятия.
От поставки оборудования к комплексному инженерному решению
Проекты подобного масштаба показывают, что энергоэффективность невозможно получить только за счет установки одного отдельного компонента.
Необходимо согласовать характеристики компрессоров, температурный режим горячего воздуха, осушители, охлаждение, фильтрацию, трубопроводы, систему управления и фактический профиль потребления.
Если один из этих элементов работает вне расчетного режима, эффективность всей станции снижается.
Поэтому при крупных модернизациях особенно важно проводить проверку системы после ввода в эксплуатацию и подтверждать фактические показатели при различных нагрузках.
Реализованные решения и другие примеры промышленного применения оборудования представлены в разделе проектов Lingyu.
Значение проекта для промышленной энергоэффективности
Ввод четырех крупнопроизводительных HOC-осушителей демонстрирует практическую возможность глубокой осушки больших объемов сжатого воздуха без постоянного расходования готового сухого воздуха на регенерацию.
Для текстильного промышленного парка это означает сочетание нескольких эффектов:
стабильная точка росы → защита распределительной сети и технологического оборудования → снижение продувочных потерь → уменьшение нагрузки на компрессорную станцию → более предсказуемые эксплуатационные расходы.
При этом сам по себе принцип нулевой продувки не гарантирует максимальную эффективность. Необходимы правильный подбор оборудования, соответствующие параметры горячего воздуха, надежная система охлаждения и корректное автоматическое управление.
Именно комплексная интеграция этих элементов определяет реальный результат проекта.
Заключение
Проект текстильного промышленного парка на северо-западе Китая стал одним из примеров применения крупномасштабной технологии регенерации теплом сжатия в непрерывном промышленном производстве.
Четыре HOC-осушителя производительностью 1 600 м³/мин каждый используют тепловую энергию сжатого воздуха для регенерации адсорбента и не расходуют готовый сухой воздух на продувку.
В сочетании с автоматическим контролем точки росы, температуры и давления такая система позволяет одновременно поддерживать требуемое качество воздуха и снижать энергетические потери, связанные с традиционной регенерацией.
Для Lingyu этот проект является продолжением работы по созданию энергоэффективных решений для промышленной подготовки сжатого воздуха и реализации комплексных проектов для крупных производственных и энергетических предприятий.
