Сжатый воздух — один из наиболее широко используемых энергоносителей в современной промышленности. Он приводит в действие пневматические инструменты и исполнительные механизмы, используется в автоматизированных производственных линиях и участвует в различных технологических процессах.
По сути, сжатый воздух — это атмосферный воздух, давление которого искусственно повышено с помощью компрессора. При сжатии уменьшается занимаемый воздухом объём и накапливается энергия, которую затем можно использовать в пневматической системе.
Однако получить воздух под давлением недостаточно. Атмосферный воздух содержит влагу и твердые частицы, а в компрессорной системе могут появляться дополнительные загрязнения. Поэтому промышленная система обычно включает не только компрессор, но также оборудование для охлаждения, отделения конденсата, осушения, фильтрации, хранения и распределения воздуха.
Что такое сжатый воздух?
Сжатым называют воздух, находящийся под давлением выше атмосферного.

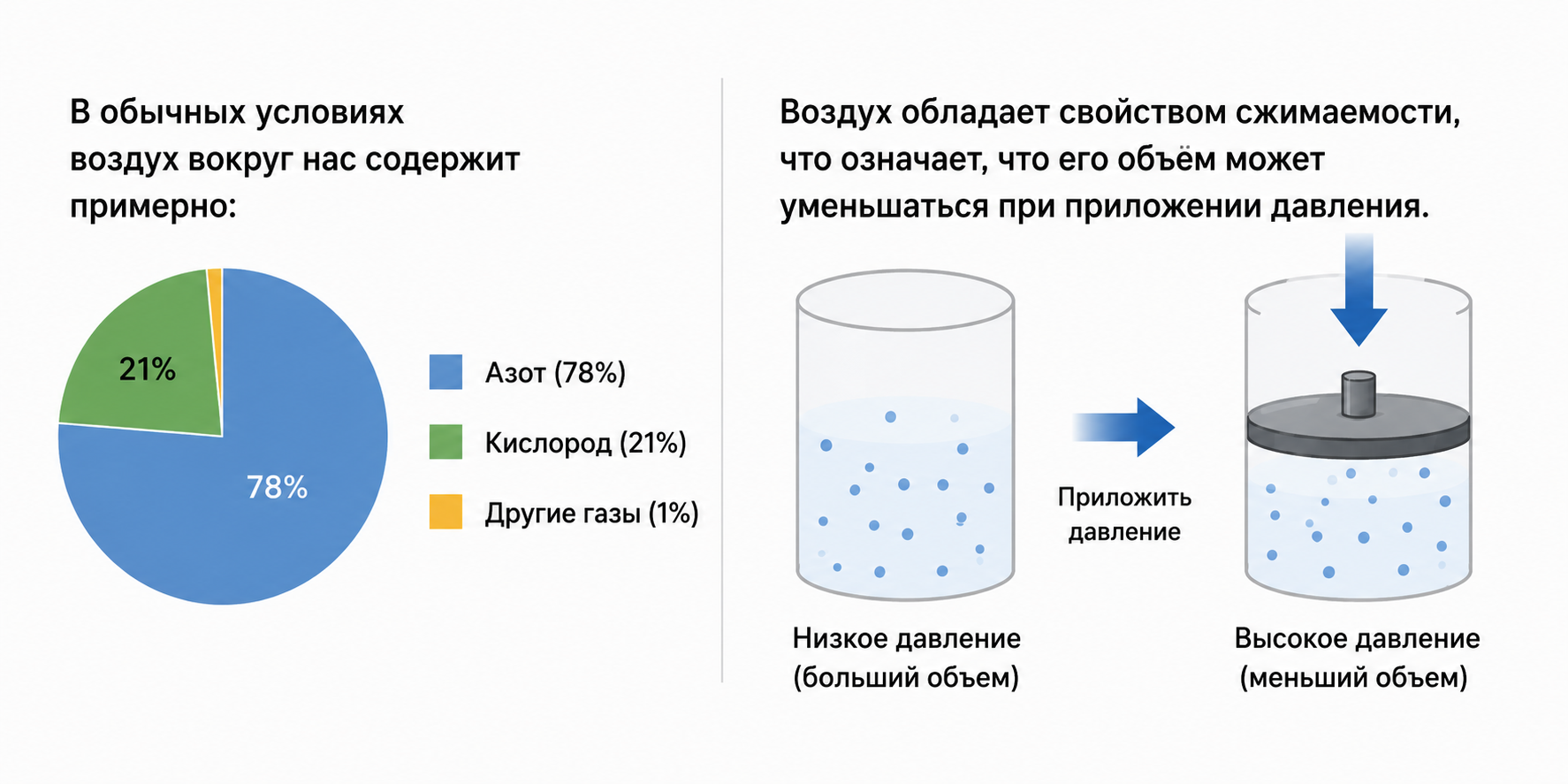

Воздух обладает сжимаемостью: при воздействии внешней силы его объём уменьшается. Компрессор использует это свойство, преобразуя механическую энергию привода в энергию сжатого воздуха.
В промышленности обычно различают два вида давления:
- избыточное давление — измеряется относительно атмосферного давления;
- абсолютное давление — измеряется относительно абсолютного вакуума.
Между ними существует простая зависимость:
Абсолютное давление = избыточное давление + атмосферное давление
При сжатии также повышается температура воздуха. Это важно для последующей подготовки, поскольку после компрессора горячий воздух начинает охлаждаться, и содержащийся в нем водяной пар может конденсироваться.
Именно поэтому температура, влажность и давление тесно связаны с качеством воздуха, поступающего к конечному потребителю.

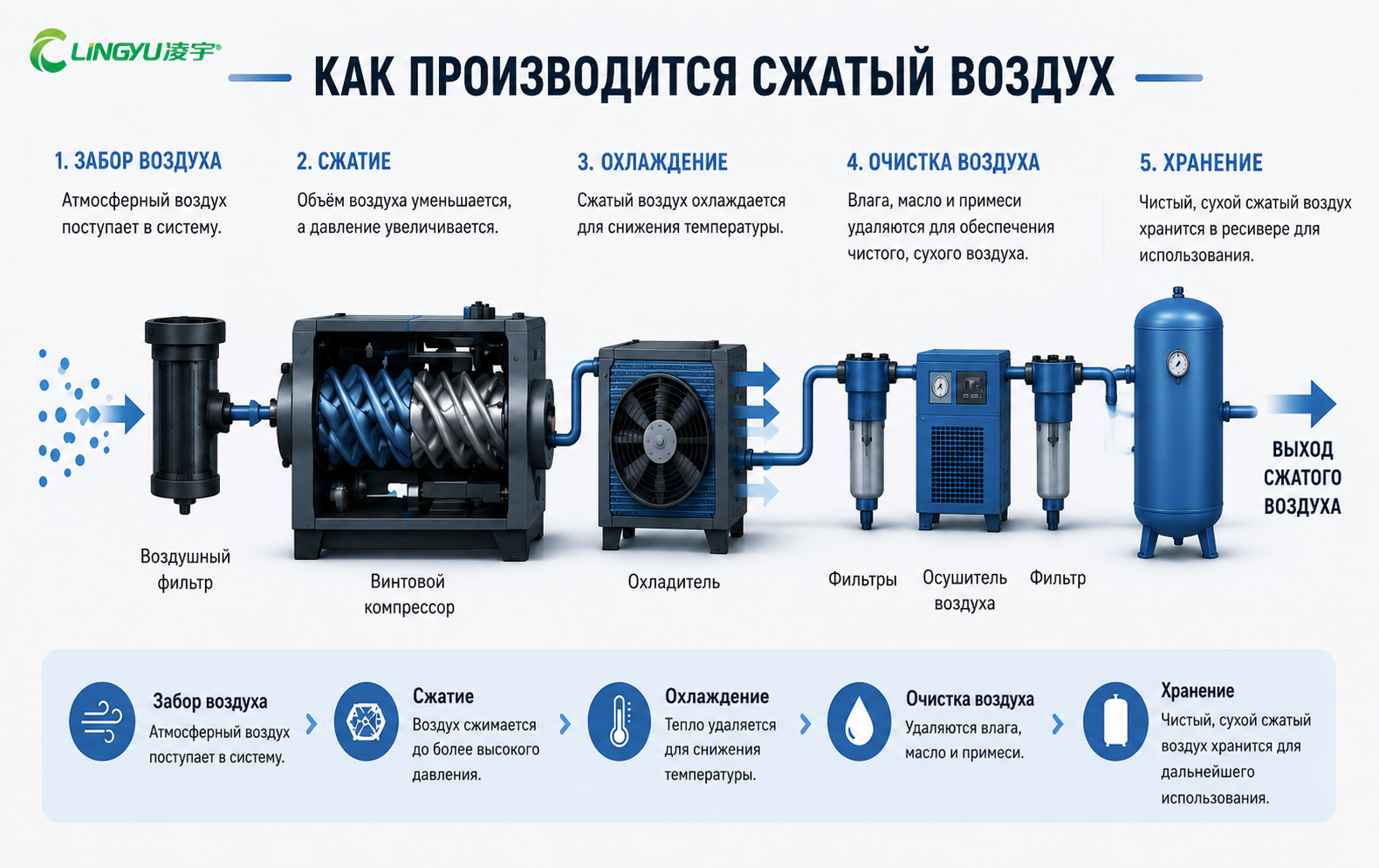

Как Производится Сжатый Воздух?
Сжатый воздух создается воздушным компрессором. Компрессор забирает атмосферный воздух, уменьшает его объём и повышает давление до значения, необходимого для работы оборудования.
В процессе происходят несколько изменений:
- повышается давление;
- увеличивается температура;
- возрастает концентрация водяного пара в единице объёма;
- после последующего охлаждения часть влаги может перейти в жидкое состояние.
По принципу работы промышленные компрессоры можно условно разделить на две основные группы.
Компрессоры Объёмного Действия
Такие машины захватывают определенный объём воздуха и затем уменьшают его для повышения давления.
К распространенным конструкциям относятся поршневые и винтовые компрессоры.
Поршневой компрессор использует возвратно-поступательное движение поршня внутри цилиндра. Винтовой компрессор сжимает воздух между вращающимися роторами и способен обеспечивать относительно непрерывную подачу воздуха.
Динамические Компрессоры
В динамических компрессорах воздух сначала получает высокую скорость, после чего часть кинетической энергии преобразуется в давление.
К этой группе относятся центробежные компрессоры, которые широко применяются там, где требуются значительные объёмы сжатого воздуха.
Выбор компрессора зависит от требуемой производительности, давления, режима нагрузки и особенностей конкретного предприятия.
Почему Сжатый Воздух Необходимо Подготавливать?

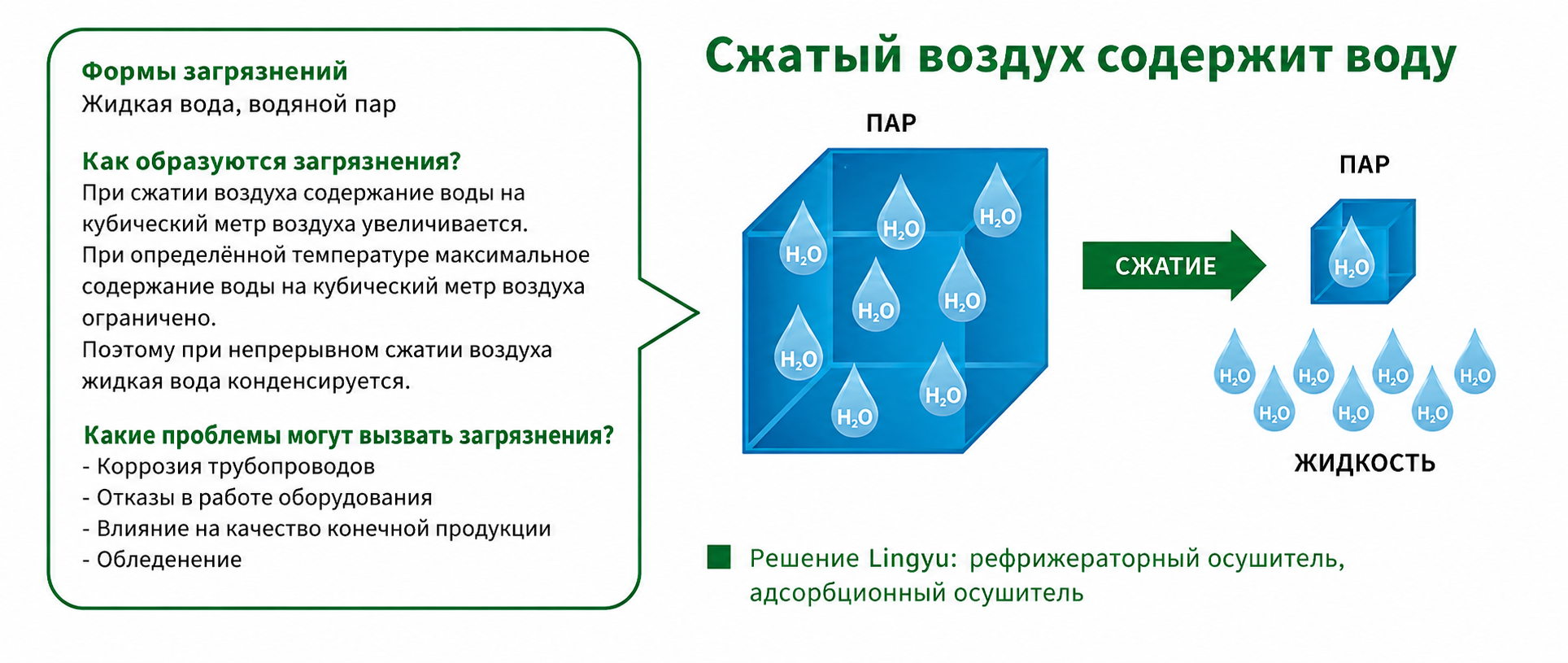

Атмосферный воздух не является идеально чистым. Вместе с ним в компрессор поступают водяной пар, пыль и другие загрязнения. В зависимости от типа компрессора и состояния системы к ним могут добавляться масляные загрязнения и частицы из трубопроводов.
После сжатия эта проблема становится более заметной.
При охлаждении горячего воздуха водяной пар достигает состояния насыщения и начинает конденсироваться. Жидкая вода может вызывать коррозию трубопроводов, нарушения работы систем управления, загрязнение технологического процесса и замерзание в холодных участках пневмосети.
Поэтому получение надежного промышленного сжатого воздуха требует не только компрессора, но и правильно организованной системы очистки и осушения.

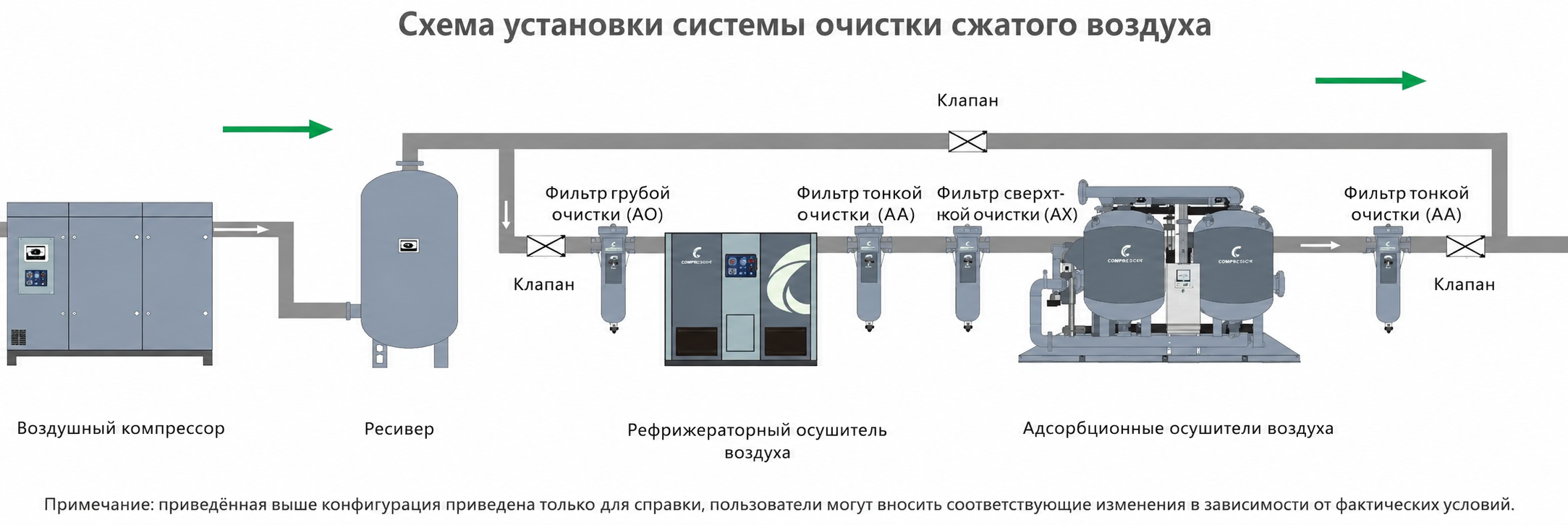

Основные Компоненты Системы Сжатого Воздуха
Конфигурация зависит от требований производства, однако типичная промышленная система включает несколько основных элементов.
1. Входная Фильтрация
Воздух перед компрессором необходимо защищать от чрезмерного количества пыли и механических загрязнений.
Состояние входной фильтрации влияет как на ресурс компрессора, так и на стабильность всей системы.
2. Воздушный Компрессор
Компрессор является источником сжатого воздуха. Его производительность должна соответствовать фактическому расходу предприятия с учетом изменения нагрузки и возможных пиков потребления.
3. Охлаждение И Отделение Конденсата
Воздух после компрессора имеет повышенную температуру. При его охлаждении часть водяного пара конденсируется.
Поэтому после охлаждения важно эффективно отделить образовавшуюся жидкую воду и организовать ее отвод.
4. Воздушный Ресивер
Ресивер создает запас сжатого воздуха и помогает сглаживать изменения расхода и давления.
В зависимости от схемы установки он также способствует отделению части жидкого конденсата. При этом ресивер не заменяет полноценное оборудование для осушения и очистки.
5. Осушитель Сжатого Воздуха
Даже после удаления основной части жидкой воды воздух продолжает содержать водяной пар. Для дальнейшего снижения влажности применяется осушитель.
Для большинства общепромышленных задач могут использоваться рефрижераторные осушители. В ряде промышленных моделей LINGYU точка росы под давлением составляет примерно +2…+10 °C.
Если требуется значительно более сухой воздух, применяются адсорбционные осушители. Для отдельных моделей предусмотрена точка росы под давлением ≤ −40 °C.
Выбор между этими технологиями зависит от условий эксплуатации и фактических требований потребителя. Подробно этот вопрос рассматривается отдельно в материале о выборе осушителя сжатого воздуха.
6. Фильтры Сжатого Воздуха
Осушение решает прежде всего проблему влаги, но не заменяет фильтрацию.
Для удаления твердых частиц и масляных загрязнений могут применяться прецизионные фильтры сжатого воздуха.
В зависимости от требуемой степени очистки используются разные ступени фильтрации. Их правильное расположение особенно важно перед чувствительным оборудованием и адсорбционными осушителями.
7. Конденсатоотводчики И Трубопроводы
Конденсат необходимо своевременно удалять из сепараторов, фильтров, ресиверов и других точек его накопления.
После подготовки воздух распределяется по трубопроводам к конечным потребителям. При проектировании сети необходимо учитывать диаметры труб, протяженность системы, количество соединений и допустимый перепад давления.
Где Используется Сжатый Воздух?
Области применения можно условно разделить на силовые и технологические.
Сжатый Воздух Как Источник Энергии
В этом случае энергия воздуха используется для выполнения механической работы.
К распространенным потребителям относятся:
- пневматические инструменты;
- цилиндры и исполнительные механизмы;
- зажимные устройства;
- клапаны;
- системы автоматизации;
- упаковочное оборудование;
- производственные линии.
В общем машиностроении и промышленном производстве пневматические системы широко применяются для привода оборудования и автоматизации технологических операций.
Сжатый воздух также востребован в горнодобывающей и горно-обогатительной промышленности, где используется различное пневматическое оборудование.
Сжатый Воздух Как Часть Технологического Процесса
В других случаях воздух непосредственно участвует в производственной операции. Тогда требования к его качеству могут быть значительно выше.
На предприятиях пищевой промышленности конкретные требования к чистоте и сухости зависят от того, где именно применяется воздух и может ли он контактировать с продуктом или упаковкой.
На фармацевтических и биофармацевтических предприятиях качество подготовленного воздуха особенно важно для чувствительных производственных процессов.
В электронике и точном производстве необходимо тщательно контролировать влагу и загрязнения, способные повлиять на оборудование или качество изделия.
В нефтехимической и химической промышленности сжатый воздух используется в системах автоматизации, пневматических приводах и различных технологических операциях.
Таким образом, универсального требования к качеству воздуха для всех предприятий не существует. Оно определяется конкретной точкой потребления.
Почему Важна Точка Росы?
Точка росы показывает температуру, при которой содержащийся в воздухе водяной пар достигает насыщения и начинает конденсироваться.
Для систем сжатого воздуха часто используется понятие точки росы под давлением. Чем ниже ее значение, тем меньше водяного пара остается в подготовленном воздухе.
Выбирать максимально низкую точку росы без технологической необходимости не всегда рационально.
Например, для стандартной промышленной пневмосети может быть достаточно рефрижераторного осушения, тогда как оборудование, наружные трубопроводы или влагочувствительные процессы могут потребовать более глубокой адсорбционной осушки.
Поэтому требуемая точка росы должна определяться на основании условий эксплуатации, а не только по принципу «чем ниже, тем лучше».
Как Поддерживать Эффективную Работу Системы?
Регулярное техническое обслуживание необходимо не только для надежности оборудования, но и для снижения энергетических потерь.
Проверяйте Систему На Утечки
Даже небольшие утечки при постоянной работе приводят к непроизводительному расходу воздуха и заставляют компрессор работать дольше.
Особое внимание следует уделять соединениям, шлангам, быстросъемным муфтам, клапанам и участкам трубопроводов.
Для системного подхода полезно применять регулярное обнаружение и устранение утечек сжатого воздуха, а не ограничиваться ремонтом только хорошо слышимых утечек.
Контролируйте Состояние Фильтров
По мере загрязнения фильтрующего элемента увеличивается сопротивление воздушному потоку.
Повышенный перепад давления может приводить к тому, что компрессору приходится поддерживать более высокое давление для сохранения необходимых параметров у потребителя.
Фильтры следует обслуживать и заменять в соответствии с их фактическим состоянием и регламентом оборудования.
Следите За Работой Осушителя
Необходимо контролировать точку росы или другие предусмотренные параметры работы осушителя, состояние дренажной системы и условия воздуха на входе.
Ухудшение качества осушения не всегда связано только с неисправностью самого осушителя. Причиной также могут быть повышенный расход, высокая температура на входе, проблемы с фильтрацией или некорректный отвод конденсата.
Не Поддерживайте Избыточное Давление Без Необходимости
Рабочее давление должно соответствовать требованиям наиболее критичных потребителей.
Излишнее повышение давления увеличивает нагрузку на компрессорную систему и может повышать расход воздуха через утечки и пневматические потребители.
Проверяйте Систему Отвода Конденсата
Неисправный конденсатоотводчик может привести либо к накоплению воды, либо к постоянной утечке сжатого воздуха.
Поэтому необходимо регулярно контролировать дренажи ресиверов, фильтров, сепараторов и осушителей.
Фиксируйте Рабочие Параметры
Полезно вести историю давления, перепада давления на фильтрах, точки росы, состояния дренажей и проведенного обслуживания.
Изменение этих показателей со временем помогает выявлять ухудшение работы системы до появления серьезного отказа.
Как Снизить Эксплуатационные Затраты?
Стоимость сжатого воздуха определяется не только эффективностью самого компрессора.
На энергопотребление всей системы влияют:
- утечки;
- избыточное рабочее давление;
- перепад давления на фильтрах и осушителях;
- неправильно подобранная производительность оборудования;
- неоптимальный режим нагрузки;
- расход воздуха на регенерацию адсорбционных осушителей.
Поэтому энергоэффективность необходимо оценивать для всей системы от компрессора до конечного потребителя.
При модернизации важно сначала определить реальный расход, давление, требуемую точку росы и качество воздуха, а затем подбирать оборудование под эти параметры.
Часто Задаваемые Вопросы
Что Такое Точка Росы Сжатого Воздуха?
Это температура, при которой содержащийся в сжатом воздухе водяной пар начинает конденсироваться при текущем давлении.
Более низкая точка росы означает более низкое содержание влаги.
Почему Сжатый Воздух Нужно Осушать?

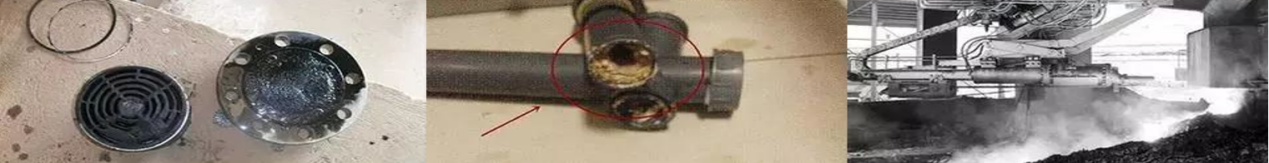

Влага может вызывать коррозию трубопроводов, нарушения работы пневматического оборудования, ухудшение технологических процессов и замерзание воды в холодных участках системы.
Всегда Ли Нужен Адсорбционный Осушитель?
Нет.
Если процесс допускает положительную точку росы под давлением, часто достаточно рефрижераторного осушителя. Адсорбционная технология применяется, когда требуется более глубокое удаление водяного пара.
Как Выбрать Осушитель?
Необходимо учитывать расход воздуха, рабочее давление, температуру на входе, температуру окружающей среды, требуемую точку росы и допустимый перепад давления.
Важно оценивать оборудование по реальным условиям эксплуатации, а не только по номинальной производительности компрессора.
Почему В Системе Нужны И Осушитель, И Фильтры?
Эти устройства выполняют разные задачи.
Осушитель контролирует содержание водяного пара, а фильтры предназначены для удаления определенных твердых и масляных загрязнений. Для получения требуемого качества воздуха они часто используются совместно.
О Решениях LINGYU Для Подготовки Сжатого Воздуха
Guangdong Lingyu Energy Equipment Co., Ltd. основана в 2009 году и специализируется на очистке и разделении сжатого воздуха, включая разработку, производство, продажи и сервис промышленного оборудования.
Производственная площадь компании составляет около 40 000 м², штат — более 300 сотрудников. Компания участвовала в разработке более 30 отраслевых стандартов и обладает более чем 30 патентами.
Подробнее о производственных возможностях и развитии предприятия можно узнать на странице о компании LINGYU.
В линейку решений входят рефрижераторные и адсорбционные осушители, комбинированные системы, генераторы азота и оборудование для фильтрации сжатого воздуха.
Различные серии могут оснащаться интеллектуальными системами управления, PLC, сенсорными панелями, интерфейсами RS-485 и другими функциями в зависимости от конкретного исполнения.
Заключение
Сжатый воздух — это атмосферный воздух, давление которого повышено компрессором для накопления и передачи энергии. Однако промышленная система сжатого воздуха значительно шире самого компрессора.
Для надежной эксплуатации необходимо правильно организовать охлаждение, отделение конденсата, хранение воздуха, осушение, фильтрацию и распределение по трубопроводной сети.
Не менее важны регулярный контроль утечек, перепада давления, точки росы и работы конденсатоотводчиков. Именно комплексный подход позволяет одновременно поддерживать качество воздуха, надежность оборудования и рациональное энергопотребление.
