Сжатый воздух содержит водяной пар, который при определенных условиях может конденсироваться внутри трубопроводов и оборудования. Избыточная влага способствует коррозии, нарушает работу пневматических систем и может отрицательно влиять на стабильность производственных процессов.
Когда требуется получить значительно более сухой воздух, чем при стандартном рефрижераторном осушении, применяется адсорбционный осушитель воздуха. Его задача — удалять водяной пар из сжатого воздуха с помощью специального адсорбента и поддерживать низкую точку росы под давлением.
Что Такое Адсорбционный Осушитель Воздуха?
Адсорбционный осушитель — это оборудование для подготовки сжатого воздуха, в котором водяной пар удаляется методом адсорбции.
Внутри осушителя воздух проходит через слой пористого адсорбента. Молекулы воды удерживаются на его поверхности, после чего осушенный воздух направляется к потребителю.

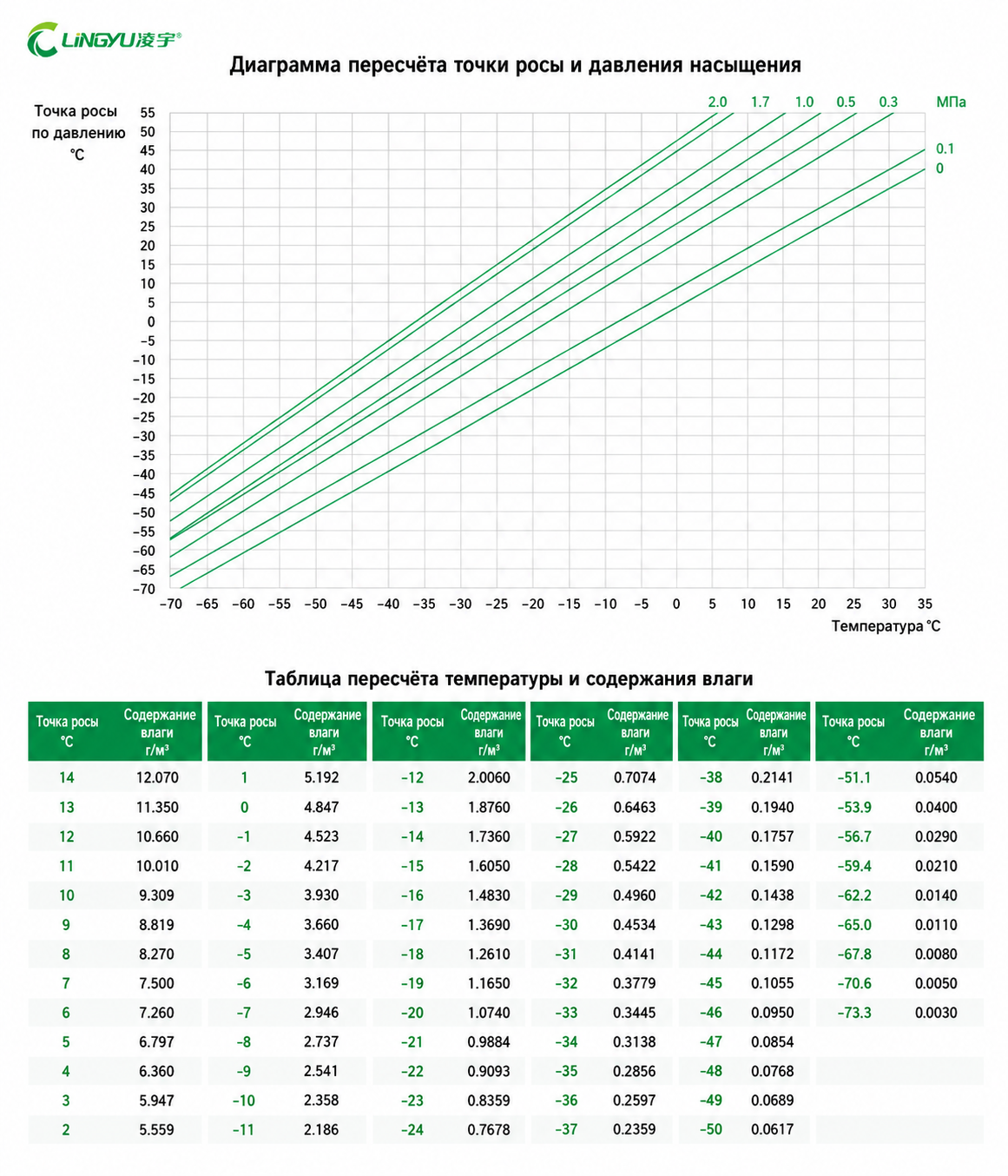

Главным параметром при выборе такого оборудования является точка росы под давлением (Pressure Dew Point, PDP). Она показывает, до какой температуры можно охладить сжатый воздух при рабочем давлении до начала конденсации содержащегося в нем водяного пара.
В линейке промышленных адсорбционных осушителей LINGYU представлены решения с различными характеристиками точки росы. Например, для отдельных безнагревных моделей предусмотрена точка росы под давлением ≤ −40 °C, а для других исполнений доступны различные значения в зависимости от конструкции и режима регенерации.
Ознакомиться с основными вариантами оборудования можно в разделе адсорбционных осушителей сжатого воздуха.
Как Работает Адсорбционный Осушитель?
Большинство промышленных регенеративных адсорбционных осушителей используют две колонны, заполненные адсорбентом.
Пока одна колонна осушает поступающий сжатый воздух, во второй восстанавливается способность адсорбента удерживать влагу. После завершения соответствующего этапа система переключает колонны.
Рабочий цикл можно условно разделить на четыре этапа:
- Подача влажного воздуха. Сжатый воздух поступает в рабочую колонну и проходит через слой адсорбента.
- Адсорбция. Водяной пар удерживается адсорбентом, а осушенный воздух направляется к выходу.
- Переключение. Система управления переводит поток на подготовленную вторую колонну.
- Регенерация. Адсорбент первой колонны освобождается от накопленной влаги и подготавливается к следующему циклу.
Попеременная работа колонн позволяет организовать непрерывную подачу сухого сжатого воздуха.
Более подробно особенности чередования циклов рассмотрены отдельно в материале о том, как двухколонный адсорбционный осушитель обеспечивает непрерывное осушение.
Основные Компоненты Адсорбционного Осушителя
Конкретная конструкция зависит от способа регенерации и производительности оборудования, однако типичная система включает две адсорбционные колонны, адсорбент, переключающие клапаны, систему управления и узел регенерации.
Особое значение имеет подготовка воздуха перед адсорбционными колоннами. Жидкая вода, масло и твердые загрязнения могут отрицательно влиять на состояние адсорбента. После осушителя также может применяться фильтрация для удаления твердых частиц и возможной пыли адсорбента.
Для организации соответствующих ступеней очистки могут использоваться прецизионные фильтры сжатого воздуха.
Правильная конфигурация фильтрации определяется требованиями конкретной системы и качеством воздуха на входе.

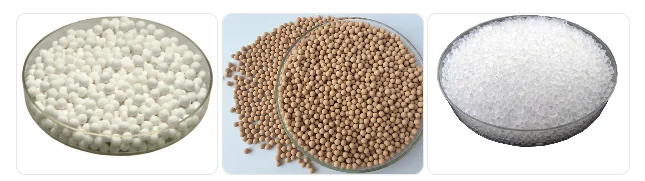

Какие Адсорбенты Используются?
От свойств адсорбента зависят эффективность удаления влаги, стабильность точки росы и эксплуатационные характеристики оборудования.
В промышленных осушителях LINGYU используются, в частности, активированный оксид алюминия и высокоэффективное молекулярное сито.
Активированный Оксид Алюминия
Активированный оксид алюминия обладает пористой структурой и используется для удержания водяного пара из потока сжатого воздуха.
Для эффективной эксплуатации важно защищать адсорбент от загрязнений и поддерживать предусмотренные условия регенерации.
Молекулярное Сито
Молекулярное сито также применяется в адсорбционных системах, в том числе совместно с активированным оксидом алюминия.
Комбинация адсорбционных материалов позволяет производителю адаптировать загрузку колонны к требуемой точке росы и рабочему циклу конкретного оборудования.
Состояние адсорбента напрямую влияет на качество осушения. Загрязнение, механический износ или нарушение условий регенерации со временем могут ухудшить характеристики системы.
Какие Типы Адсорбционных Осушителей Существуют?
Главное различие между промышленными адсорбционными осушителями заключается в способе регенерации адсорбента.
От выбранной технологии зависят расход сжатого воздуха на регенерацию, потребление электроэнергии, сложность оборудования и эксплуатационные затраты.
1. Безнагревный Адсорбционный Осушитель
Безнагревный адсорбционный осушитель использует часть уже осушенного сжатого воздуха для регенерации второй колонны.
Сухой воздух расширяется до более низкого давления и проходит через насыщенный адсорбент, удаляя из него влагу. Внешний нагрев для этого процесса не требуется.
Такая конструкция отличается относительной простотой, но при оценке эксплуатационных расходов необходимо учитывать расход сжатого воздуха на регенерацию.
Для одной из серий LINGYU средний расход воздуха на регенерацию составляет 8–14 %, а точка росы под давлением на выходе — ≤ −40 °C.
Безнагревная технология может быть рациональным выбором, когда приоритетами являются простая конструкция и надежная глубокая осушка, а расход регенерационного воздуха приемлем для компрессорной системы.
2. Адсорбционный Осушитель С Нагреваемой Регенерацией
В адсорбционном осушителе с нагреваемой регенерацией для восстановления адсорбента используется дополнительное тепло.
Благодаря нагреву для регенерации требуется меньше сжатого воздуха по сравнению с соответствующей безнагревной схемой.
Для одной из представленных серий LINGYU средний расход воздуха на регенерацию составляет 4–8 %, а точка росы под давлением на выходе — ≤ −40 °C.
Такой вариант представляет интерес для предприятий, где сокращение потерь сжатого воздуха может компенсировать дополнительное энергопотребление нагревателя.
3. Осушитель С Регенерацией Теплом Сжатия
Осушители Heat of Compression используют тепловую энергию горячего сжатого воздуха для регенерации адсорбента.
Вместо того чтобы полностью рассеивать доступное тепло после компрессора, система использует его как часть процесса осушения.
В линейке оборудования предусмотрены HOC-решения с различными схемами. Например, для HOC-E расход сжатого воздуха на регенерацию составляет не более 3 %, а доступная точка росы под давлением — −20 °C или −40 °C.
Существуют также осушители с регенерацией теплом сжатия, ориентированные на более эффективное использование тепловой энергии компрессорной системы.
Применимость HOC-технологии необходимо оценивать с учетом типа компрессора, температуры воздуха после сжатия и общей конфигурации станции.
4. Осушитель С Воздуходувкой
В системах с воздуходувкой для регенерации адсорбента используется атмосферный воздух, который подается воздуходувкой и нагревается перед прохождением через колонну.
Такой принцип позволяет существенно уменьшить зависимость процесса регенерации от готового осушенного сжатого воздуха.
Для предприятий с большой производительностью и продолжительным режимом работы это может быть важным фактором при оценке совокупного энергопотребления.
Для соответствующих задач LINGYU предлагает адсорбционный осушитель с воздуходувкой и нулевым расходом продувочного воздуха.
Как Выбрать Способ Регенерации?
Нельзя определить лучший тип адсорбционного осушителя только по минимальному расходу воздуха или установленной мощности. Необходимо оценивать работу всей компрессорной системы.
При выборе имеют значение:
- требуемая точка росы;
- фактическая производительность;
- рабочее давление;
- температура воздуха на входе;
- стоимость электроэнергии;
- стоимость производства сжатого воздуха;
- допустимый расход воздуха на регенерацию;
- режим загрузки предприятия;
- требования к управлению и обслуживанию.
Безнагревная система может быть предпочтительна благодаря простоте конструкции. Нагреваемая регенерация позволяет уменьшить расход сжатого воздуха. Для крупных компрессорных станций могут быть интересны решения с воздуходувкой или использованием теплоты сжатия.
Поэтому экономическую эффективность следует оценивать не только по стоимости самого осушителя, но и по затратам на его эксплуатацию в течение длительного периода.
Более детально вопросы подбора рассмотрены в отдельном руководстве о типичных ошибках при выборе адсорбционного осушителя.
Где Применяются Адсорбционные Осушители?
Адсорбционная технология востребована там, где присутствие влаги может повлиять на оборудование, технологический процесс или качество продукции.
В электронике и точном производстве сухой воздух используется в процессах с повышенными требованиями к стабильности и чистоте.
На фармацевтических и биофармацевтических предприятиях требования к подготовке сжатого воздуха определяются назначением конкретной точки потребления и особенностями производственного процесса.
В пищевой промышленности необходимая степень осушки и фильтрации также зависит от характера использования сжатого воздуха.
В нефтехимической и химической промышленности сухой воздух применяется в пневматических системах, средствах автоматизации и различных технологических операциях.
Для каждого объекта требуемая точка росы должна определяться исходя из реальных условий эксплуатации, а не только из отраслевой принадлежности предприятия.

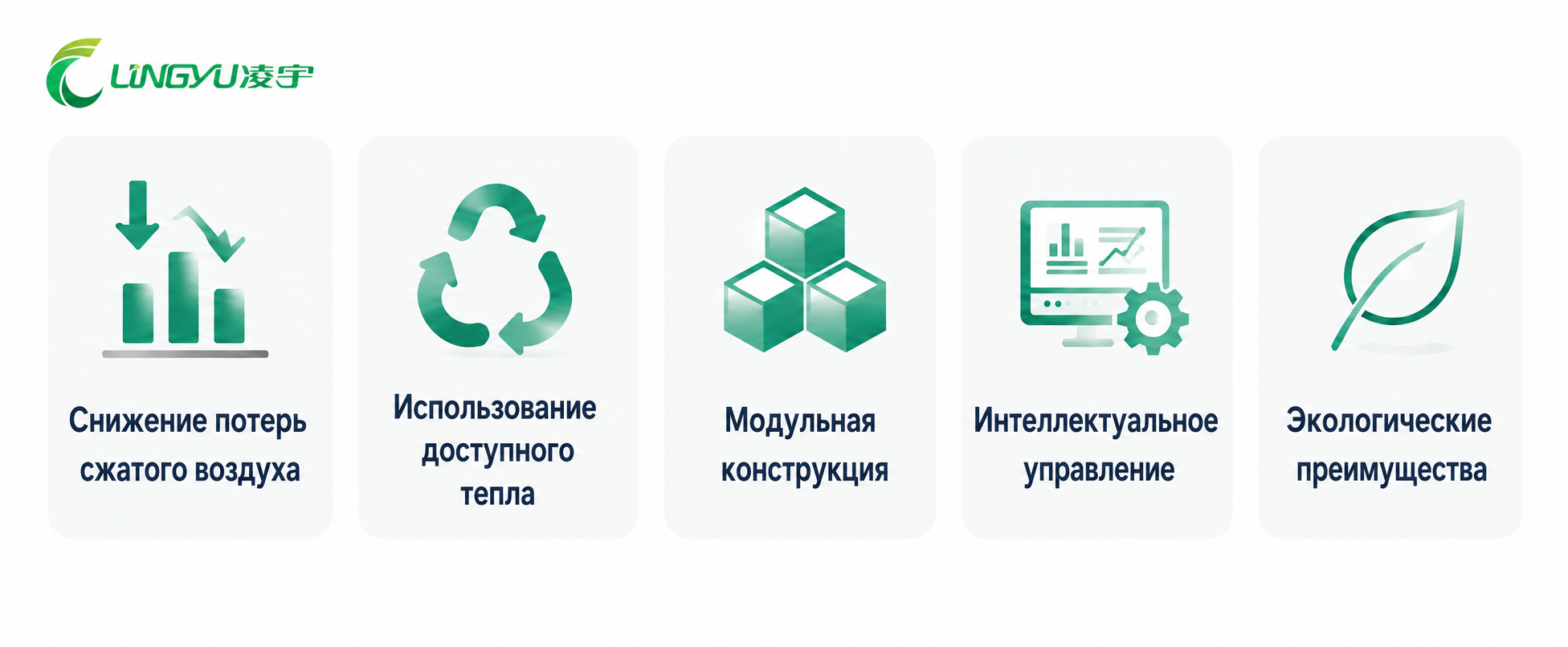

Что Влияет На Энергоэффективность Адсорбционного Осушителя?
Основная задача осушителя — обеспечить необходимое качество воздуха, однако эксплуатационная эффективность также имеет большое значение.
На совокупные затраты влияют расход сжатого воздуха на регенерацию, электрическая мощность нагревателей и воздуходувок, перепад давления, состояние фильтров и адсорбента, а также фактическая загрузка оборудования.
Современные системы могут использовать программируемые контроллеры, сенсорные панели, интерфейсы промышленной связи и контроль точки росы. В некоторых моделях управление по точке росы позволяет адаптировать рабочий цикл к реальной нагрузке вместо постоянной работы по фиксированному временному циклу.
Это особенно полезно при переменном потреблении сжатого воздуха, поскольку необходимость регенерации зависит от фактической влаговой нагрузки на адсорбент.
Адсорбционный Осушитель Как Часть Системы Подготовки Воздуха
Адсорбционный осушитель не следует рассматривать отдельно от остальной компрессорной системы.
Для стабильной работы важны правильная предварительная фильтрация, удаление жидкого конденсата, допустимая температура воздуха на входе, корректный расход через осушитель и подходящая последующая фильтрация.
Если на адсорбент поступает воздух с повышенным содержанием масла или жидкой воды, его рабочие характеристики могут ухудшаться. С другой стороны, повышенный перепад давления на загрязненных фильтрах увеличивает энергетические потери всей системы.
Поэтому эффективность осушения определяется не только конструкцией двух колонн, но и правильной работой всей системы подготовки сжатого воздуха.
Заключение
Адсорбционный осушитель воздуха используется для получения сухого сжатого воздуха с низкой точкой росы. Влага удаляется посредством адсорбента, а попеременная работа колонн позволяет сочетать осушение с регенерацией адсорбционного материала.
Выбор конкретной технологии зависит не только от требуемой точки росы. Необходимо учитывать производительность, рабочее давление, температуру воздуха, расход сжатого воздуха на регенерацию, энергопотребление и режим эксплуатации.
Безнагревные осушители отличаются сравнительно простой схемой регенерации, нагреваемые модели позволяют снизить расход продувочного воздуха, а системы с воздуходувкой и использованием теплоты сжатия предлагают альтернативные способы сокращения эксплуатационных потерь.
Правильно подобранный адсорбционный осушитель должен обеспечивать требуемую точку росы без неоправданного увеличения энергопотребления и при этом соответствовать параметрам всей компрессорной системы.
Для подбора подходящего типа регенерации и конфигурации оборудования под конкретные рабочие параметры можно связаться со специалистами LINGYU.
