В современной металлообработке лазерная резка широко применяется для точного и производительного раскроя листового металла. При обработке нержавеющей стали, алюминия и других материалов качество вспомогательного газа непосредственно влияет на состояние кромки и стабильность процесса.
Азот используется в лазерной резке как защитный вспомогательный газ. Он помогает ограничить контакт расплавленного металла с кислородом и уменьшить окисление кромки. Для предприятий с постоянным потреблением газа локальная генерация позволяет производить азот непосредственно на производственной площадке и снизить зависимость от регулярных внешних поставок.
При этом эффективная система для лазерной резки — это не только генератор. Необходимо согласовать чистоту и расход азота, подготовку сжатого воздуха, требуемое давление, буферные емкости и характеристики конкретного лазерного оборудования.
Почему азот используется при лазерной резке
При лазерной резке вспомогательный газ выполняет несколько функций. Он удаляет расплавленный материал из зоны реза, влияет на состояние кромки и помогает контролировать взаимодействие металла с окружающей атмосферой.
В отличие от кислорода, азот при обычных условиях процесса используется как малоактивный защитный газ и не предназначен для усиления резки за счет реакции окисления.
Это делает его особенно полезным там, где важна минимизация оксидного слоя на поверхности реза.
Основные преимущества применения азота включают:
- снижение окисления кромки;
- более чистую поверхность реза;
- уменьшение изменения цвета в зоне обработки;
- снижение потребности в дополнительной очистке кромки в подходящих процессах;
- стабильность качества при правильно выбранных параметрах газа.
Фактический результат зависит не только от азота, но также от материала, толщины листа, мощности лазера, скорости резки, давления газа и настроек оборудования.
Более широкий комплекс решений представлен в разделе металлообработки и лазерной резки.
Что представляет собой система генерации азота для лазерной установки
Система локальной генерации производит азот из подготовленного сжатого воздуха и подает его к лазерному оборудованию.
Типовая конфигурация может включать:
- воздушный компрессор;
- воздушный ресивер;
- систему осушки;
- фильтры сжатого воздуха;
- PSA-генератор азота;
- азотный буферный резервуар;
- систему контроля чистоты;
- оборудование для регулирования или повышения давления;
- распределительную сеть к лазерным станкам.
Выбирать компоненты по отдельности без учета общей нагрузки нежелательно. Производительность компрессора, качество воздуха и параметры генератора должны соответствовать фактическому потреблению лазерного оборудования.

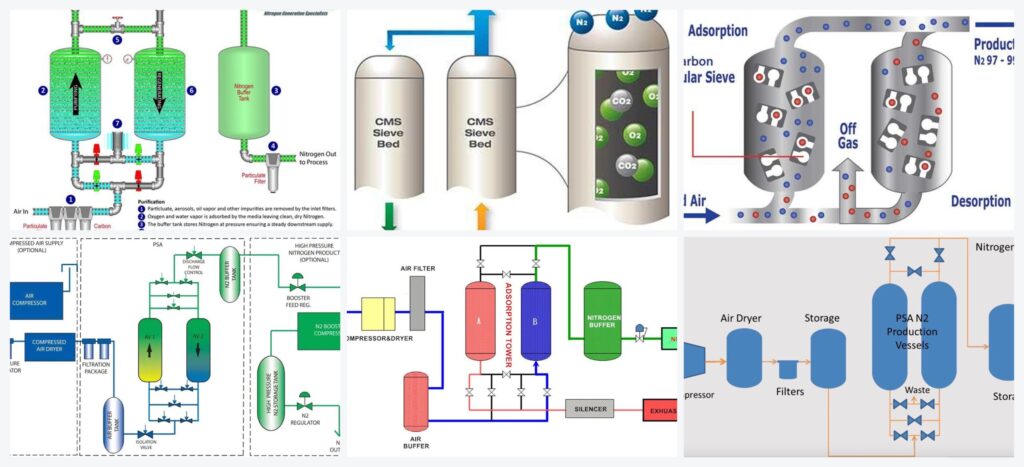

Как работает PSA-генератор азота
Одной из основных технологий локальной промышленной генерации является PSA — адсорбция при переменном давлении.
В PSA-генераторе используются две адсорбционные колонны, заполненные углеродным молекулярным ситом — CMS.
Подготовленный сжатый воздух поступает в одну колонну, где кислород преимущественно адсорбируется CMS, а азот проходит через адсорбционный слой и поступает далее в систему.
Одновременно вторая колонна проходит регенерацию. После завершения рабочего цикла колонны переключаются.
Автоматическое чередование адсорбции и регенерации обеспечивает непрерывную подачу азота заданной чистоты.
Современная PSA-система также может обеспечивать:
- автоматический запуск и остановку;
- PLC-управление рабочими циклами;
- онлайн-контроль чистоты;
- измерение расхода;
- контроль давления;
- сигнализацию при несоответствии параметров;
- защитное отключение при продолжительном отклонении чистоты.
Доступные PSA-генераторы азота позволяют выбирать конфигурацию в соответствии с требованиями конкретного технологического процесса.
Какая чистота азота необходима для лазерной резки
Чистота является одним из ключевых параметров, однако выбирать максимальное значение без анализа процесса не следует.
Промышленные PSA-системы могут обеспечивать азот различной чистоты — от 95% до 99,999%. В линейке оборудования предусмотрены конфигурации 99,0%, 99,5%, 99,9%, 99,99% и 99,999%.
Для процессов, предъявляющих повышенные требования к остаточному содержанию кислорода, может рассматриваться, например, PSA-генератор азота 99,99%.
При этом необходимая чистота для конкретной лазерной установки должна определяться с учетом:
- типа материала;
- толщины металла;
- требований к качеству кромки;
- параметров станка;
- скорости резки;
- допустимого уровня окисления.
Повышение чистоты обычно влияет на производительность PSA-системы и потребность в сжатом воздухе. Поэтому принцип «чем выше чистота, тем лучше» не всегда обеспечивает оптимальную экономику.
Расход азота при лазерной резке
Лазерное оборудование может потреблять значительные объемы вспомогательного газа, особенно при работе на высокой производительности.
Поэтому генератор следует рассчитывать не только по среднему, но и по пиковому потреблению.
При оценке расхода важно учитывать:
- количество лазерных станков;
- возможность одновременной работы;
- диаметры сопел;
- рабочее давление;
- толщину материала;
- режим резки;
- продолжительность смены;
- возможное расширение производства.
Если генератор не способен покрывать пиковое потребление, давление в системе может снижаться даже при достаточной средней производительности.
Для сглаживания кратковременных колебаний также может использоваться правильно рассчитанный азотный ресивер.
Почему давление имеет особое значение
Лазерная резка отличается от многих других применений азота повышенными требованиями к расходу и давлению вспомогательного газа.
Сам PSA-генератор производит азот в пределах определенного рабочего давления. Если лазерному станку требуется более высокое давление, в систему может быть включено дополнительное оборудование для его повышения.
Поэтому при проектировании следует различать:
давление генерации → давление в накопительной системе → давление, необходимое непосредственно лазерному станку.
Все три параметра должны быть согласованы.
Также необходимо учитывать потери давления в фильтрах, трубопроводах, клапанах и другой арматуре.
Подготовка сжатого воздуха перед генератором
Качество исходного сжатого воздуха имеет критическое значение для PSA-системы.
Воздух после компрессора может содержать:
- влагу;
- масло;
- твердые частицы.
Перед поступлением в адсорбционные колонны эти загрязнения необходимо удалить до уровня, соответствующего требованиям системы.
Для этого применяются осушители и прецизионные фильтры сжатого воздуха.
В зависимости от требуемой степени очистки могут использоваться разные ступени фильтрации для удаления частиц и остаточного масла.
Правильная подготовка воздуха помогает поддерживать стабильность работы CMS и снижает риск ухудшения характеристик генератора.
Роль осушителя в системе лазерной генерации азота
Осушитель является важной частью системы подготовки воздуха.
Его задача — уменьшить содержание влаги до поступления воздуха в PSA-блок.
Для комплексных решений могут применяться разные технологии осушки в зависимости от требований системы. Для лазерных производств также доступны специализированные решения, такие как комбинированный осушитель для лазерной резки.
При выборе осушителя следует учитывать:
- расход компрессора;
- входную температуру воздуха;
- рабочее давление;
- необходимую точку росы;
- допустимое падение давления;
- требования генератора азота.
Неправильно подобранный осушитель может стать ограничивающим элементом всей установки.
Контроль чистоты и стабильности азота
При лазерной резке важно не только получить требуемую чистоту после запуска системы, но и контролировать ее во время эксплуатации.
PSA-система может обеспечивать непрерывный онлайн-мониторинг чистоты и расхода азота.
Если качество газа опускается ниже заданного уровня, автоматика формирует сигнал. При продолжительном отклонении система может выполнить защитное отключение.
Такой контроль особенно полезен для производств, где изменение параметров вспомогательного газа быстро отражается на стабильности обработки.
Основные параметры при выборе генератора для лазерной системы
При проектировании локальной системы генерации следует оценивать несколько параметров одновременно.
Чистота
Определяется требованиями материала и лазерного процесса.
Максимальный расход
Генератор должен покрывать фактическую нагрузку в наиболее интенсивном режиме работы.
Требуемое давление
Необходимо определить давление непосредственно на входе лазерной установки, а не только на выходе генератора.
Производительность компрессора
PSA-генератор потребляет сжатый воздух, поэтому существующая компрессорная станция должна иметь достаточный резерв.
Качество воздуха
Необходимо обеспечить требуемую осушку и фильтрацию до генератора.
Буферный запас азота
Правильно рассчитанная емкость помогает сглаживать кратковременные пики потребления.
Автоматизация
Желательны контроль чистоты, расхода, давления и состояния системы.
Перспективы расширения
Если предприятие планирует установку дополнительных лазерных станков, будущую нагрузку лучше учитывать еще при проектировании системы.
Более подробно общие принципы расчета рассмотрены в руководстве по выбору PSA-генератора азота.
Локальная генерация или поставной азот
Баллонный, жидкий и локально генерируемый азот имеют разные экономические и эксплуатационные особенности.
Для предприятия с небольшим или нерегулярным потреблением внешнее снабжение может оставаться практичным решением.
При постоянной работе нескольких лазерных станков локальная генерация становится особенно интересной из-за возможности производить газ непосредственно на предприятии.
При сравнении вариантов следует учитывать не только стоимость газа, но и:
- транспортные расходы;
- аренду емкостей или баллонов;
- хранение;
- частоту поставок;
- энергопотребление компрессора;
- техническое обслуживание генератора;
- стоимость дополнительного повышения давления;
- загрузку оборудования;
- требуемую чистоту.
Экономический эффект зависит от фактического режима производства, поэтому срок окупаемости нельзя считать одинаковым для всех предприятий.
Подробный подход к расчету изложен в материале о стоимости генератора азота и оценке окупаемости.
Почему генератор нельзя рассматривать отдельно от всей системы
Для лазерной резки недостаточно выбрать только PSA-блок с подходящей чистотой.
Стабильная система должна быть рассчитана как единый технологический комплекс:
компрессор → ресивер воздуха → осушка → фильтрация → PSA-генератор → ресивер азота → регулирование или повышение давления → лазерный станок.
Каждый компонент влияет на следующий.
Если компрессор не обеспечивает необходимый расход, генератор не сможет выйти на расчетную производительность.
Если подготовка воздуха недостаточна, это может отрицательно влиять на работу адсорбента.
Если неправильно рассчитан буферный резервуар, пики потребления могут приводить к колебаниям давления.
Если система повышения давления не соответствует расходу лазера, требуемое давление в точке потребления также не будет обеспечено.
Именно комплексный расчет позволяет получить стабильную подачу газа вместо набора отдельных агрегатов.
Заключение
Азотный генератор для лазерных систем может обеспечить предприятие собственным источником азота и снизить зависимость от регулярного внешнего газоснабжения.
Для лазерной резки особенно важны не только высокая чистота, но и достаточный расход, требуемое давление и стабильность подачи газа.
PSA-технология позволяет получать азот различной чистоты вплоть до 99,999%, однако оптимальный уровень следует выбирать исходя из требований конкретного материала и лазерного станка, а не стремиться к максимальному значению без технологической необходимости.
Не менее важны производительность компрессора, качество осушки и фильтрации, объем буферных емкостей и параметры системы повышения давления.
При правильном согласовании всех компонентов локальная генерация азота становится эффективным решением для предприятий, которым необходима стабильная и контролируемая подача газа для прецизионной лазерной резки.
