Химические танкеры перевозят широкий спектр жидких химических грузов, часть которых чувствительна к воздействию кислорода или способна образовывать опасные паровоздушные смеси. Поэтому контроль атмосферы в грузовых танках и связанных технологических системах имеет большое значение для безопасной эксплуатации судна и сохранения характеристик перевозимого продукта.
Азот используется на борту для инертирования, продувки и создания защитной газовой подушки. Локальная генерация позволяет получать азот непосредственно на судне из подготовленного сжатого воздуха и уменьшать зависимость от внешних поставок газа.
Для химического танкера важно рассматривать не только сам генератор, но и всю систему: компрессор, подготовку сжатого воздуха, фильтрацию, буферные емкости, анализ качества газа и автоматическое управление.
Что такое генератор азота для химического танкера
Генератор азота — это оборудование, которое отделяет азот от компонентов сжатого воздуха и подает получаемый газ к бортовым потребителям.
Для промышленной локальной генерации может применяться технология PSA — адсорбция при переменном давлении.

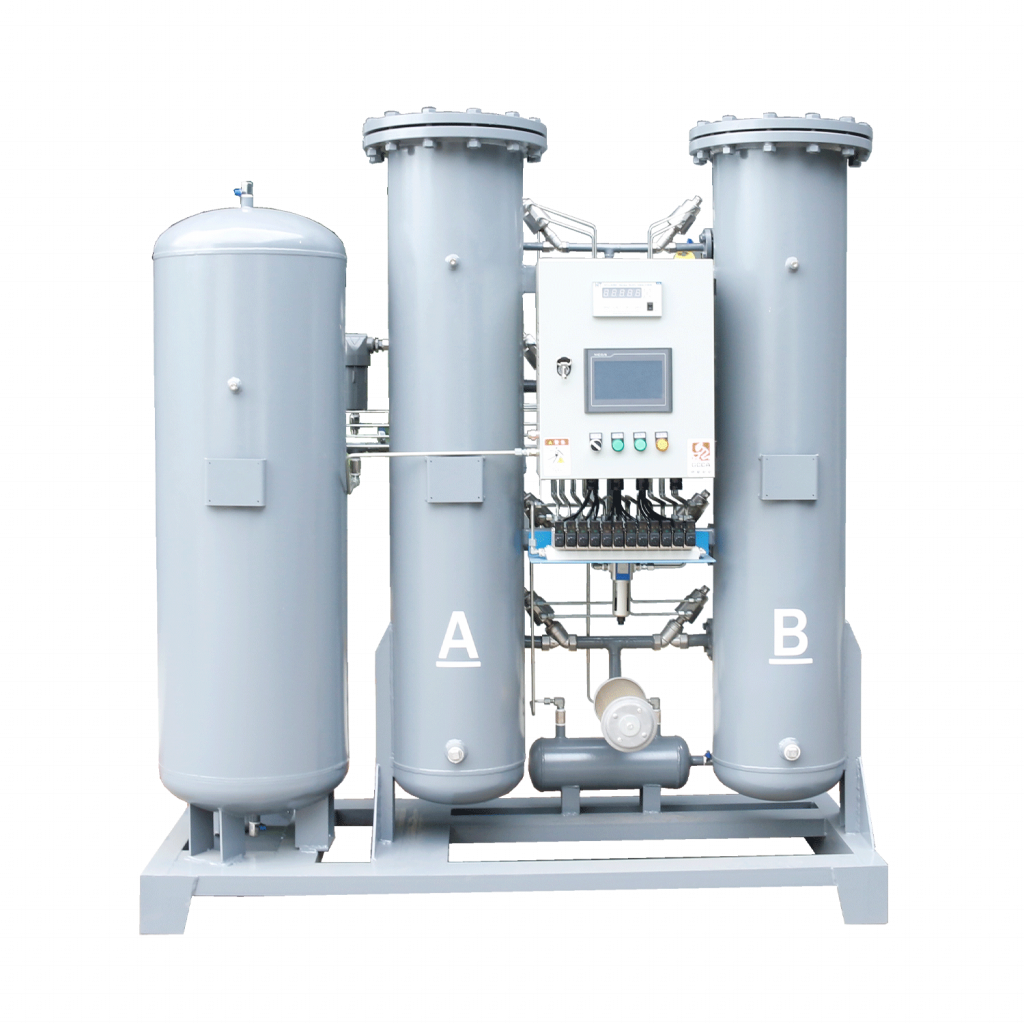

PSA-система использует две адсорбционные колонны, заполненные углеродным молекулярным ситом. Когда подготовленный сжатый воздух поступает в одну колонну, кислород преимущественно удерживается адсорбентом, а обогащенный азотом газ проходит дальше.
Одновременно вторая колонна проходит регенерацию. После завершения цикла их функции автоматически меняются.
Чередование процессов адсорбции и регенерации позволяет поддерживать непрерывную подачу азота заданной чистоты.
Более широкий выбор оборудования представлен в категории PSA-генераторов азота.
Почему азот важен на химических танкерах
На борту химического танкера азот может выполнять несколько функций, связанных с контролем газовой среды.
Снижение содержания кислорода
Одной из основных задач инертирования является уменьшение концентрации кислорода в газовом пространстве резервуара или другого оборудования.
При работе с определенными химическими грузами это помогает снизить вероятность образования условий, благоприятных для воспламенения.
При этом азот не следует рассматривать как самостоятельную гарантию пожарной или взрывной безопасности. Эффективность инертирования зависит от состава груза, требуемой концентрации кислорода, конструкции системы и установленных эксплуатационных процедур.
Защита чувствительного груза
Некоторые химические вещества могут изменять свои свойства при длительном контакте с кислородом или влагой.
Азотная газовая подушка позволяет уменьшить контакт груза с окружающим воздухом и тем самым ограничить нежелательные окислительные процессы.
Продувка оборудования
Азот может применяться для продувки:
- грузовых трубопроводов;
- насосов;
- резервуаров;
- технологической арматуры;
- отдельных элементов грузовой системы.
Продувка позволяет вытеснять воздух или остаточный технологический газ перед определенными операциями.
Поддержание защитной атмосферы
Во время рейса азот может использоваться для поддержания заданных условий в газовом пространстве над грузом.
Конкретное давление, расход и чистота определяются требованиями перевозимого продукта и бортовой технологической системы.
Применение азота при погрузке, транспортировке и разгрузке
Потребление газа на химическом танкере может значительно меняться в зависимости от этапа эксплуатации.
Во время подготовки грузового танка может потребоваться относительно высокий расход для первичного вытеснения воздуха.
После создания необходимой атмосферы потребность может снизиться до расхода, необходимого для поддержания защитной газовой подушки и компенсации изменений давления.
Дополнительный азот может потребоваться при:
- погрузке;
- переходе между портами;
- разгрузке;
- смене типа груза;
- очистке оборудования;
- техническом обслуживании.
Поэтому производительность генератора следует определять не только по среднему расходу, но и по наиболее интенсивному рабочему режиму.
Как работает PSA-система на борту
Работа PSA-генератора основана на циклическом разделении компонентов сжатого воздуха.
В системе используются две колонны с CMS. Одна находится в режиме получения азота, другая — в режиме регенерации.
Автоматика управляет переключением клапанов и рабочими циклами.
Промышленная PSA-система может обеспечивать:
- автоматический запуск и остановку;
- PLC-управление пневматическими клапанами;
- контроль чистоты азота в реальном времени;
- мониторинг расхода;
- отображение давления;
- контроль рабочего состояния;
- сигнализацию при отклонении чистоты;
- защитные действия при продолжительном несоответствии параметров.
Такая автоматизация особенно полезна на судне, где оператору необходимо быстро контролировать состояние оборудования в разных режимах работы.
Какую чистоту азота выбрать
Необходимую чистоту нельзя определять только по типу судна.
Она должна соответствовать требованиям конкретного груза и технологической операции.
Промышленные PSA-системы могут обеспечивать чистоту азота в широком диапазоне — от 95% до 99,999%. Доступны различные конфигурации, включая 99,0%, 99,5%, 99,9% и более высокие уровни.

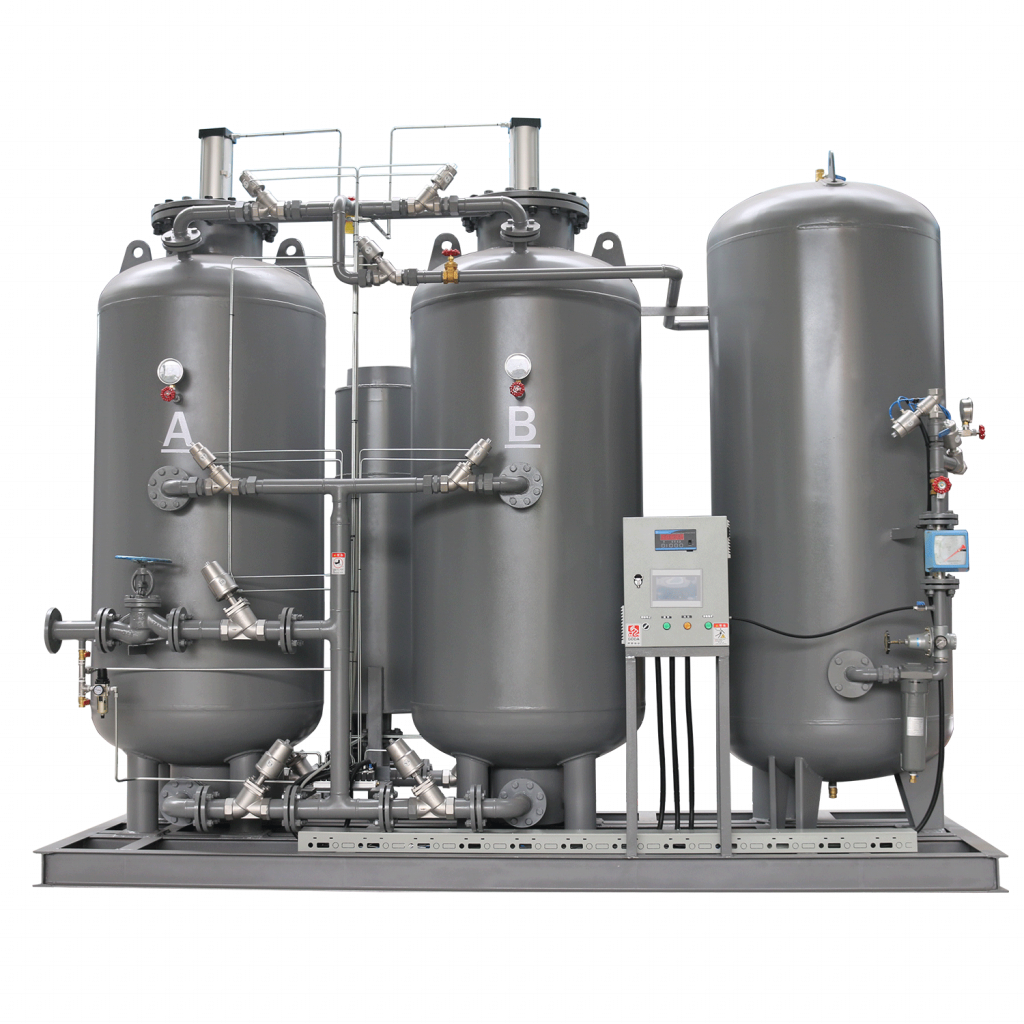

Если технологической задаче соответствует 99,5%, может рассматриваться, например, PSA-генератор азота 99,5%.
При этом выбирать максимальную чистоту без необходимости нецелесообразно.
Повышение чистоты может влиять на производительность генератора и количество требуемого сжатого воздуха. Поэтому необходимо определить допустимое остаточное содержание кислорода, а затем подобрать рабочую точку системы.
Производительность генератора
Для химического танкера производительность является не менее важной характеристикой, чем чистота.
При расчете необходимо учитывать:
- объем грузовых танков;
- число одновременно обслуживаемых емкостей;
- требуемую скорость инертирования;
- расход при продувке;
- расход на поддержание газовой подушки;
- одновременную работу других потребителей;
- необходимый эксплуатационный запас.
Особенно важно различать кратковременный высокий расход и постоянное потребление.
Для сглаживания изменений нагрузки в системе может использоваться азотный буферный резервуар.
Давление подачи азота
Рабочее давление определяется конфигурацией бортовой системы и требованиями конечного потребителя.
PSA-генератор должен быть согласован с:
- давлением входящего сжатого воздуха;
- потерями давления в системе подготовки;
- азотным ресивером;
- редукционной арматурой;
- распределительной сетью.
Для рассматриваемых промышленных PSA-систем диапазон входного давления сжатого воздуха составляет приблизительно 0,5–0,8 МПа.
При проектировании важно учитывать давление непосредственно в точке использования, а не только номинальные характеристики генератора.
Почему подготовка сжатого воздуха критически важна
PSA-генератор работает на сжатом воздухе, качество которого непосредственно влияет на стабильность системы.
После компрессора воздух может содержать:
- влагу;
- масло;
- твердые частицы.
Перед поступлением в адсорбционные колонны воздух необходимо соответствующим образом подготовить.

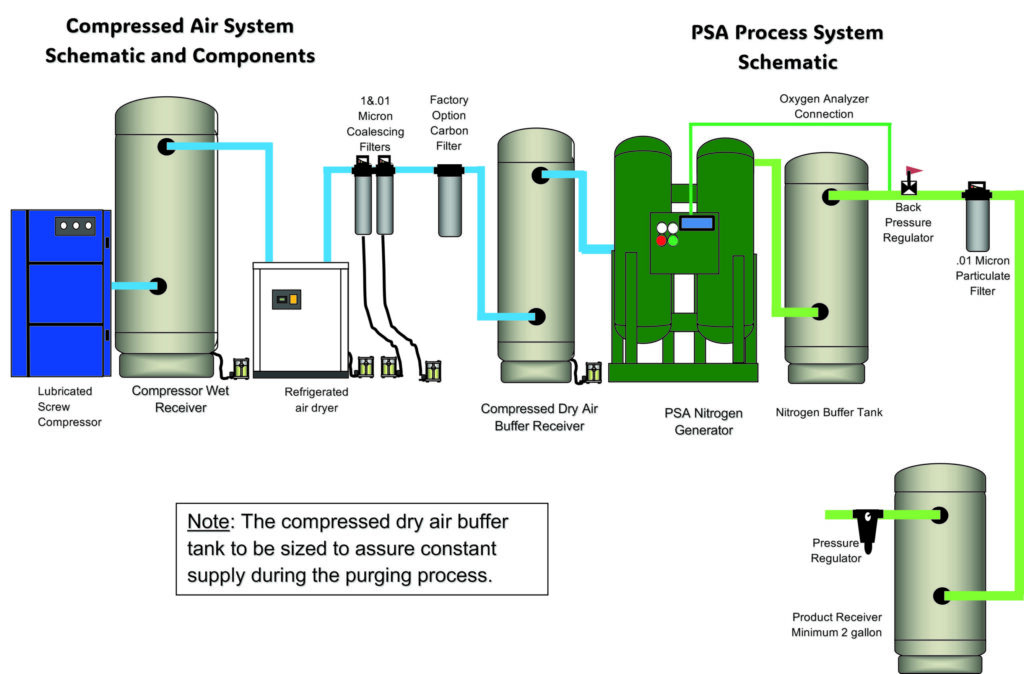

Типовая схема может включать:
компрессор → воздушный ресивер → осушитель → фильтрация → буферная емкость → PSA-генератор → азотный ресивер → анализатор → бортовой потребитель.
Для удаления твердых частиц и масляных загрязнений могут применяться прецизионные фильтры сжатого воздуха.
Качественная подготовка воздуха помогает поддерживать стабильную работу углеродного молекулярного сита и заданные параметры азота.
Точка росы и влажность газа
Для промышленной PSA-системы точка росы получаемого азота может составлять ≤−40°C.
Это важный параметр для процессов, где необходимо ограничить поступление влаги в грузовую систему.
Однако фактические требования следует устанавливать исходя из свойств перевозимого вещества и технологических условий конкретного судна.
Контроль чистоты в реальном времени
Для бортовой системы особенно важен непрерывный контроль параметров.
PSA-генератор может измерять чистоту и расход азота в реальном времени.
Если чистота опускается ниже установленного значения, автоматика может:
- сформировать аварийный сигнал;
- не допустить подачи несоответствующего газа к основному потребителю;
- выполнить защитное действие при продолжительном отклонении.
Цифровая панель позволяет также отображать давление, расход и текущее состояние оборудования.
Почему надежность автоматики особенно важна в море
На наземном предприятии сервисная поддержка обычно доступнее, чем на судне, находящемся в рейсе.
Поэтому для морского применения особое значение имеют:
- автоматическая работа;
- стабильное переключение клапанов;
- контроль рабочих параметров;
- своевременная сигнализация;
- удобство технического обслуживания;
- доступность основных компонентов системы.
При проектировании необходимо также предусматривать эксплуатационный резерв, соответствующий последствиям возможного выхода оборудования из работы.
Преимущества локальной генерации азота на химическом танкере
Независимость от регулярных поставок
Азот производится непосредственно из воздуха, поэтому судно меньше зависит от погрузки отдельных запасов газа в портах.
Производство по потребности
Газ можно вырабатывать в соответствии с текущим режимом работы системы.
Контроль параметров
Экипаж получает возможность отслеживать чистоту, расход, давление и состояние генератора.
Снижение потребности в хранении поставного газа
Локальная генерация уменьшает необходимость организовывать значительные запасы баллонного азота только для регулярных технологических операций.
Более предсказуемая эксплуатация
При правильно рассчитанной системе производство азота становится частью собственной бортовой инфраструктуры.
Азотные системы для химических и нефтегазовых судов
Принцип локальной генерации используется не только на химических танкерах.
Сходные задачи — инертирование, продувка и создание защитной атмосферы — встречаются и на других типах специализированных судов. При этом технические требования могут существенно различаться в зависимости от перевозимого продукта, вместимости танков и режима эксплуатации.
Для смежных морских задач полезен материал о генераторах азота для нефтегазовых судов.
Комплексное применение оборудования для морских объектов также связано с решениями для судостроения и судоремонта.
Как выбрать генератор азота для химического танкера
Подбор следует начинать с требований бортового процесса, а не с номинальной модели генератора.
Необходимо определить несколько основных параметров.
Требуемая чистота
Она должна соответствовать допустимому содержанию кислорода для конкретного груза и режима работы.
Максимальный расход
Нужно учитывать наиболее интенсивную операцию, а не только потребление во время обычного рейса.
Рабочее давление
Следует учитывать давление в точке использования и потери в трубопроводах и арматуре.
Качество исходного воздуха
Необходимо проверить производительность компрессора, эффективность осушителя и систему фильтрации.
Точка росы
Требование определяется технологическим процессом и характеристиками груза.
Автоматизация
Желательны онлайн-контроль чистоты и расхода, мониторинг давления и аварийная сигнализация.
Резервирование
Следует определить, сколько времени грузовая система способна безопасно работать при остановке генератора и какой резерв азота необходим.
Более подробно общая методика рассмотрена в руководстве по выбору PSA-генератора азота.
Почему всю систему нужно проектировать как единый комплекс
Сам генератор является только одним звеном.
Даже правильно выбранный PSA-блок не сможет обеспечить расчетные параметры, если:
- компрессор не выдает необходимый объем воздуха;
- воздух содержит слишком много влаги или масла;
- фильтры неправильно подобраны;
- буферные резервуары имеют недостаточный объем;
- распределительная сеть создает чрезмерное падение давления;
- система контроля работает нестабильно.
Поэтому бортовую установку следует рассматривать как единую цепочку:
компрессор → ресивер сжатого воздуха → осушка → фильтрация → буфер воздуха → PSA-генератор → буфер азота → анализ качества → система распределения → грузовые танки и другие потребители.
Именно согласование всех компонентов определяет фактическую надежность газоснабжения.
Заключение
Генератор азота для химического танкера позволяет организовать локальное производство газа непосредственно на борту и использовать его для инертирования, продувки и поддержания защитной атмосферы в грузовых системах.
PSA-технология обеспечивает непрерывную генерацию азота с контролируемой чистотой, а автоматический мониторинг позволяет отслеживать качество газа, расход, давление и состояние оборудования.
При выборе системы важно учитывать не только процент содержания азота. Производительность, рабочее давление, точка росы, качество исходного сжатого воздуха, объем резервуаров, автоматизация и резервирование должны быть согласованы с реальными условиями эксплуатации судна и характеристиками перевозимого груза.
Правильно рассчитанная система локальной генерации помогает уменьшить зависимость от внешних поставок и обеспечивает химическому танкеру стабильный источник азота для выполнения критически важных бортовых операций.
