Сжатый воздух широко используется на промышленных предприятиях — в нефтехимии, энергетике, металлургии, машиностроении, пищевом и фармацевтическом производстве. Однако атмосферный воздух содержит водяной пар, а после сжатия и последующего охлаждения в системе может образовываться конденсат.
Избыточная влага способствует коррозии трубопроводов, нарушает работу пневматических клапанов и приводов, увеличивает затраты на обслуживание и может отрицательно влиять на технологические процессы. В условиях холодного климата проблема становится особенно актуальной: остаточный конденсат в наружных или неотапливаемых участках пневмосети способен замерзать.
Под термином «Nano осушитель сжатого воздуха» в данной статье рассматриваются современные промышленные решения для удаления влаги из сжатого воздуха. В зависимости от требуемой точки росы и условий эксплуатации для этой задачи могут применяться рефрижераторные или адсорбционные технологии осушения.

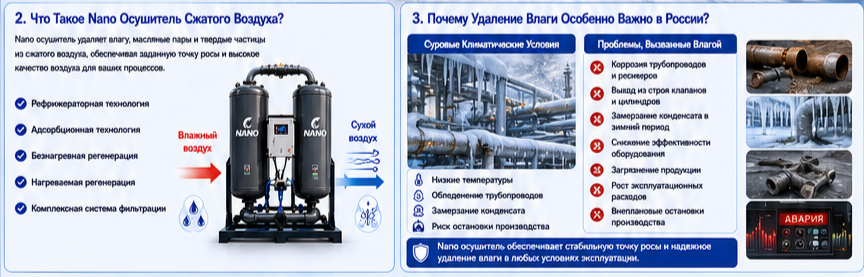

Что Такое Nano Осушитель Сжатого Воздуха?
Основная задача осушителя сжатого воздуха — снизить содержание водяного пара до уровня, соответствующего требованиям пневматической системы или конкретного технологического процесса.
Правильно организованное осушение помогает снизить риск образования конденсата, внутренней коррозии, сбоев пневматического оборудования и замерзания остаточной влаги в холодных участках системы.
Для различных производственных условий могут применяться рефрижераторные осушители сжатого воздуха или адсорбционные осушители.
При этом осушитель отвечает прежде всего за удаление влаги. Масляные аэрозоли и твердые частицы требуют соответствующей фильтрации, поэтому промышленная подготовка сжатого воздуха обычно представляет собой комплекс из нескольких взаимосвязанных ступеней.
Почему Удаление Влаги Особенно Важно При Низких Температурах?
После сжатия и последующего охлаждения воздуха часть содержащегося в нем водяного пара может перейти в жидкое состояние. Если конденсат своевременно не удалить, он способен накапливаться в ресиверах, трубопроводах и элементах пневматической системы.
Это может привести к:
- коррозии трубопроводов и оборудования;
- нарушениям работы пневматических клапанов и цилиндров;
- загрязнению технологических процессов;
- увеличению затрат на обслуживание;
- незапланированным остановкам оборудования.
При отрицательной температуре появляется дополнительный риск. Конденсат, попавший в наружные или неотапливаемые участки пневмосети, может замерзать и препятствовать нормальному движению воздуха.
Поэтому при эксплуатации в холодном климате важно учитывать не только производительность осушителя, но и требуемую точку росы, рабочее давление, температуру трубопровода и условия размещения оборудования.

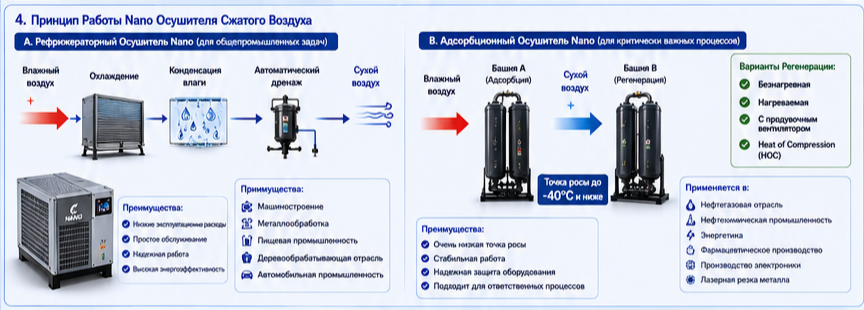

Рефрижераторное Осушение Сжатого Воздуха
Рефрижераторный осушитель охлаждает сжатый воздух, в результате чего водяной пар конденсируется. Образовавшаяся жидкая влага отделяется от воздушного потока и удаляется через систему отвода конденсата.
Для ряда промышленных рефрижераторных моделей LINGYU предусмотрена точка росы под давлением примерно +2…+10 °C.
Такое оборудование подходит для общепромышленных систем, где не требуется глубокая осушка воздуха. Рефрижераторная технология сочетает стабильную работу, сравнительно простое обслуживание и возможность обработки значительных объемов сжатого воздуха.
Если при проектировании системы особое внимание уделяется снижению энергетических потерь, можно рассмотреть рефрижераторный осушитель с низким перепадом давления.
Адсорбционное Осушение Для Низкой Точки Росы
Когда производственный процесс требует значительно более сухого воздуха, применяется адсорбционная технология.
В двухколонной системе одна колонна выполняет осушение сжатого воздуха, в то время как во второй происходит регенерация адсорбента. После завершения рабочего этапа колонны переключаются, обеспечивая непрерывный процесс осушения.
Для ряда адсорбционных моделей LINGYU предусмотрена точка росы под давлением ≤ −40 °C. В качестве адсорбента могут использоваться активированный оксид алюминия и высокоэффективное молекулярное сито.
Способ регенерации зависит от конфигурации оборудования и требований предприятия. Например, безнагревный адсорбционный осушитель использует часть осушенного сжатого воздуха для регенерации, тогда как адсорбционный осушитель с нагреваемой регенерацией применяет нагрев в процессе восстановления адсорбента.
Для определенных компрессорных систем также доступны решения, использующие тепло сжатия для регенерации, что позволяет применять другой подход к энергопотреблению системы осушения.

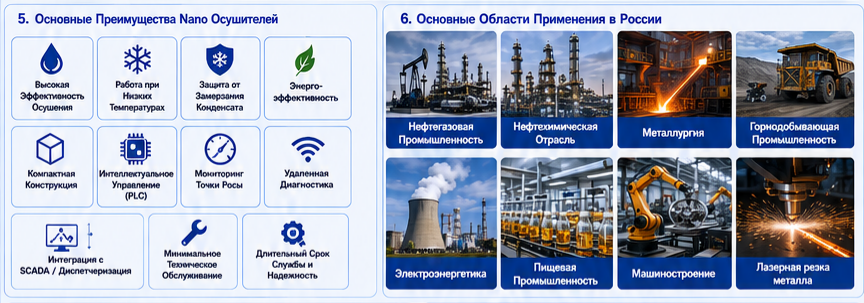

Основные Преимущества Эффективного Осушения Сжатого Воздуха
Стабильный Контроль Влаги
Правильно подобранный осушитель помогает поддерживать требуемую точку росы и уменьшает вероятность появления жидкой воды в последующих участках пневмосети.
Защита Оборудования
Снижение содержания влаги помогает уменьшить риск коррозии и связанных с конденсатом нарушений в работе клапанов, цилиндров, пневматических инструментов и другого оборудования.
Снижение Потерь Давления
При выборе осушителя важно учитывать перепад давления. Чем выше сопротивление оборудования воздушному потоку, тем больше давление должен поддерживать компрессор для обеспечения требуемых параметров у конечного потребителя.
Для отдельных рефрижераторных решений LINGYU предусмотрена конструкция с перепадом давления менее 0,1 бар.
Современное Управление
В зависимости от серии и комплектации оборудование может оснащаться PLC, сенсорным дисплеем, интерфейсом RS-485 и контролем точки росы. Для некоторых решений также предусмотрены возможности подключения к системам IoT и управления рабочим циклом в соответствии с фактическими параметрами эксплуатации.
Такие функции особенно полезны в системах с изменяющимся потреблением сжатого воздуха.
Основные Области Применения
Требования к качеству сжатого воздуха различаются в зависимости от отрасли и конкретного технологического процесса.
Нефтехимическая И Химическая Промышленность
В нефтехимической и химической промышленности сухой сжатый воздух используется в пневматических системах, арматуре, средствах автоматизации и различных технологических операциях.
Контроль влажности помогает снизить риск появления конденсата в чувствительных элементах системы.
Энергетика
На объектах энергетики и коммунальной инфраструктуры подготовленный сжатый воздух применяется в системах управления и другом вспомогательном оборудовании, где стабильность подачи воздуха имеет большое значение.
Металлообработка И Лазерная Резка
Для металлообработки и лазерной резки важно контролировать не только влагу, но и другие загрязнения сжатого воздуха. Конкретная степень осушки определяется требованиями технологического оборудования.
Пищевая Промышленность
На предприятиях пищевой промышленности требования к подготовке сжатого воздуха зависят от места его использования и характера технологического процесса.
Поэтому степень осушки и необходимая фильтрация должны определяться для конкретной точки потребления.
Фармацевтическое Производство
На фармацевтических и биофармацевтических предприятиях стабильные параметры подготовленного воздуха важны для процессов с повышенными требованиями к чистоте и надежности.
Машиностроение
В машиностроении и общем промышленном производстве осушенный воздух используется для пневматических инструментов, цилиндров, клапанов и автоматизированных производственных линий.

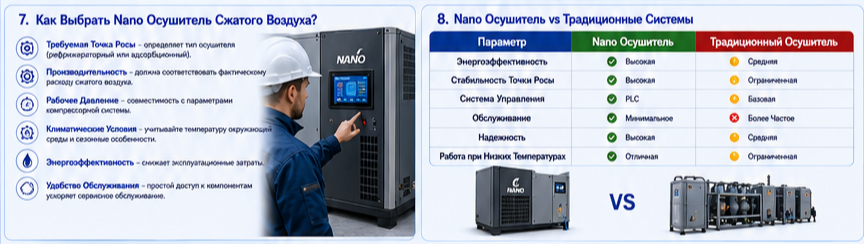

Что Учитывать При Выборе Nano Осушителя?
Осушитель необходимо подбирать по фактическим условиям эксплуатации, а не только по номинальной производительности воздушного компрессора.
К основным параметрам относятся:
- расход сжатого воздуха;
- рабочее давление;
- температура воздуха на входе;
- температура окружающей среды;
- требуемая точка росы;
- допустимый перепад давления;
- режим и продолжительность работы системы.
Для общепромышленных задач, где не требуется глубокая осушка, часто применяется рефрижераторная технология. Если требуется низкая отрицательная точка росы, следует рассматривать адсорбционное оборудование.
При этом выбирать максимально низкую точку росы без технологической необходимости не всегда рационально. Более глубокое осушение может потребовать другого оборудования и увеличить эксплуатационные затраты.
Для более подробного определения типа и производительности оборудования можно использовать отдельное руководство по выбору осушителя сжатого воздуха.

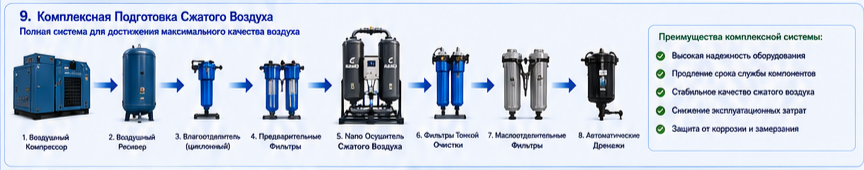

Комплексная Подготовка Сжатого Воздуха
Эффективная промышленная система не ограничивается только осушителем. В зависимости от требований к качеству воздуха она может включать воздушный компрессор, ресивер, устройства отделения конденсата, предварительную фильтрацию, осушитель и последующую тонкую очистку.
Такой подход позволяет последовательно решать разные задачи: удалять жидкий конденсат, снижать содержание водяного пара, задерживать твердые частицы и уменьшать содержание масляных загрязнений.
Для соответствующих ступеней очистки могут применяться прецизионные фильтры сжатого воздуха. Различные классы фильтрации позволяют организовать предварительную, маслоудаляющую и более глубокую очистку в соответствии с требованиями системы.
Правильная последовательность оборудования зависит от типа осушителя и необходимого качества воздуха, поэтому конфигурацию следует определять для конкретного объекта.
Эксплуатация И Обслуживание
Для стабильной работы системы необходимо регулярно контролировать состояние оборудования.
Особое внимание следует уделять работе конденсатоотводчиков, состоянию фильтрующих элементов, перепаду давления и фактической точке росы. В адсорбционных системах также важно контролировать состояние адсорбента и корректность циклов переключения и регенерации.
Если качество воздуха ухудшается, причина не обязательно находится непосредственно в осушителе. Загрязненные фильтры, неисправный отвод конденсата, превышение расчетного расхода или слишком высокая температура воздуха на входе также могут влиять на результат осушения.
Регулярное техническое обслуживание помогает поддерживать расчетные характеристики оборудования и своевременно выявлять отклонения в работе системы.
Заключение
Nano осушитель сжатого воздуха представляет собой решение для контроля влаги в промышленных системах сжатого воздуха. В зависимости от требуемой точки росы и условий производства для этой задачи могут применяться рефрижераторные или адсорбционные технологии.
Рефрижераторные осушители подходят для многих общепромышленных задач, тогда как адсорбционные системы используются там, где требуется значительно более низкая точка росы.
При выборе оборудования необходимо учитывать расход и давление сжатого воздуха, температуру на входе, условия окружающей среды, требуемую точку росы и допустимые энергетические потери.
Наиболее стабильный результат достигается тогда, когда осушитель рассматривается как часть комплексной системы подготовки воздуха вместе с удалением конденсата и правильно подобранными ступенями фильтрации.
Для подбора технологии и конфигурации оборудования под конкретные параметры производства можно связаться со специалистами LINGYU.
