Сжатый воздух широко используется для работы пневматических инструментов, приводов, клапанов, автоматизированных линий и технологического оборудования. Однако атмосферный воздух, поступающий в компрессор, всегда содержит водяной пар. После сжатия и последующего охлаждения часть этой влаги превращается в жидкий конденсат.

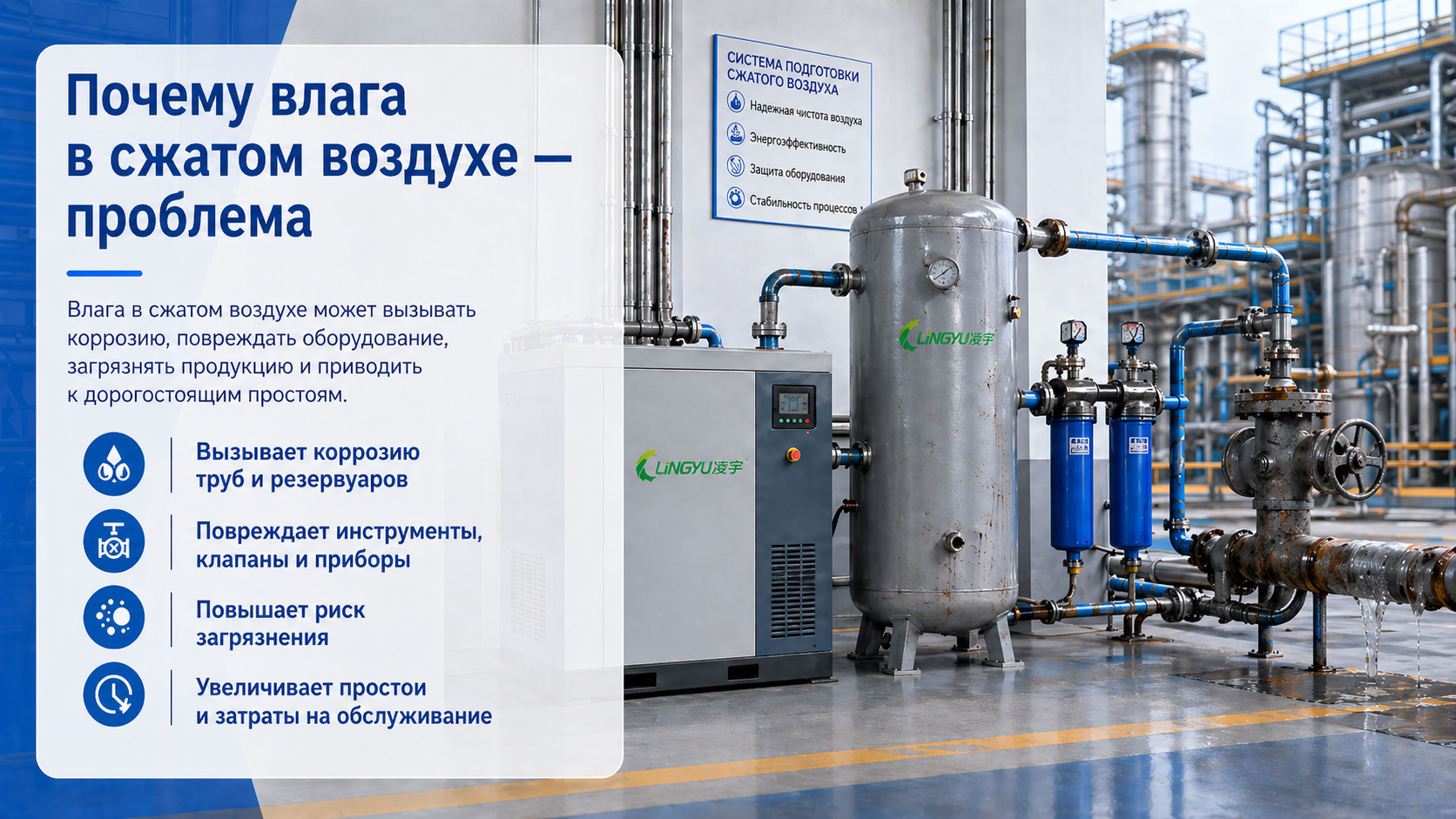

Если влагу своевременно не удалить, она может вызывать коррозию трубопроводов, нарушать работу пневматических компонентов и отрицательно влиять на стабильность производственных процессов. Именно поэтому осушитель является важной частью системы подготовки сжатого воздуха.

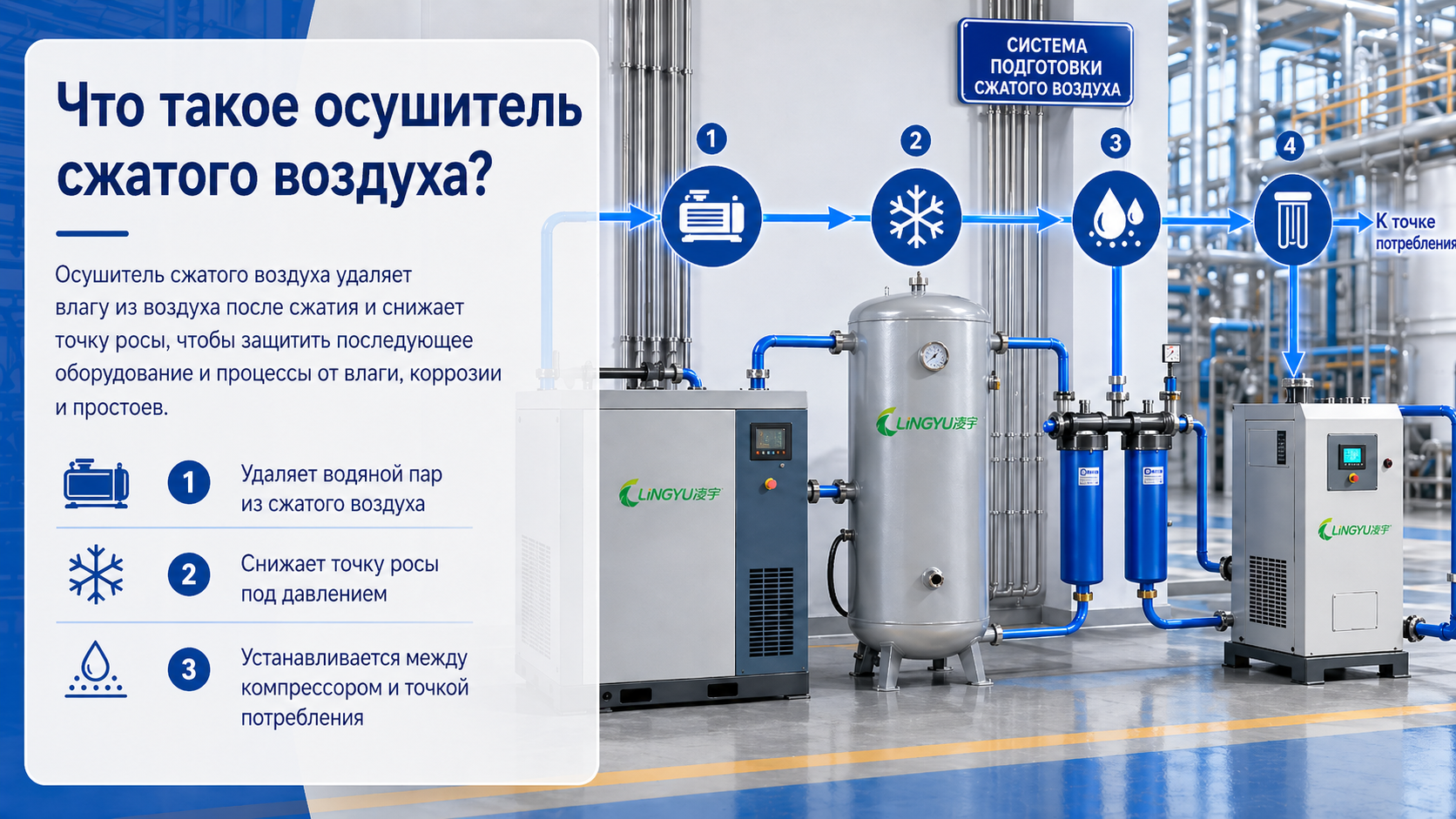

Основная задача осушителя — снизить содержание влаги и обеспечить требуемую точку росы под давлением. При этом принцип работы зависит от выбранной технологии: рефрижераторные осушители удаляют влагу путем охлаждения и конденсации, а адсорбционные — с помощью влагопоглощающего материала.
Почему в сжатом воздухе появляется влага?
Атмосферный воздух содержит водяной пар, количество которого зависит от температуры и относительной влажности.
Компрессор засасывает этот воздух и уменьшает его объем, повышая давление. После компрессии воздух имеет высокую температуру. По мере последующего охлаждения его способность удерживать водяной пар уменьшается.
Когда достигается точка росы, часть водяного пара конденсируется в жидкую воду.
Доохладитель, сепаратор и ресивер позволяют удалить значительную часть уже сконденсировавшейся жидкости, но не обеспечивают глубокое удаление оставшегося водяного пара. Для этого и применяется осушитель сжатого воздуха.
Что такое точка росы под давлением?
Точка росы под давлением — это температура, при которой содержащийся в сжатом воздухе водяной пар начинает конденсироваться при рабочем давлении системы.
Чем ниже точка росы, тем меньше водяного пара остается в воздушном потоке и тем ниже вероятность образования конденсата при дальнейшем охлаждении.
Необходимая точка росы зависит от условий эксплуатации. Для обычного производственного оборудования может быть достаточно положительной точки росы, тогда как наружные трубопроводы, холодные помещения или чувствительные технологические процессы могут требовать значительно более сухого воздуха.
Именно поэтому тип осушителя необходимо выбирать исходя из фактических требований системы.

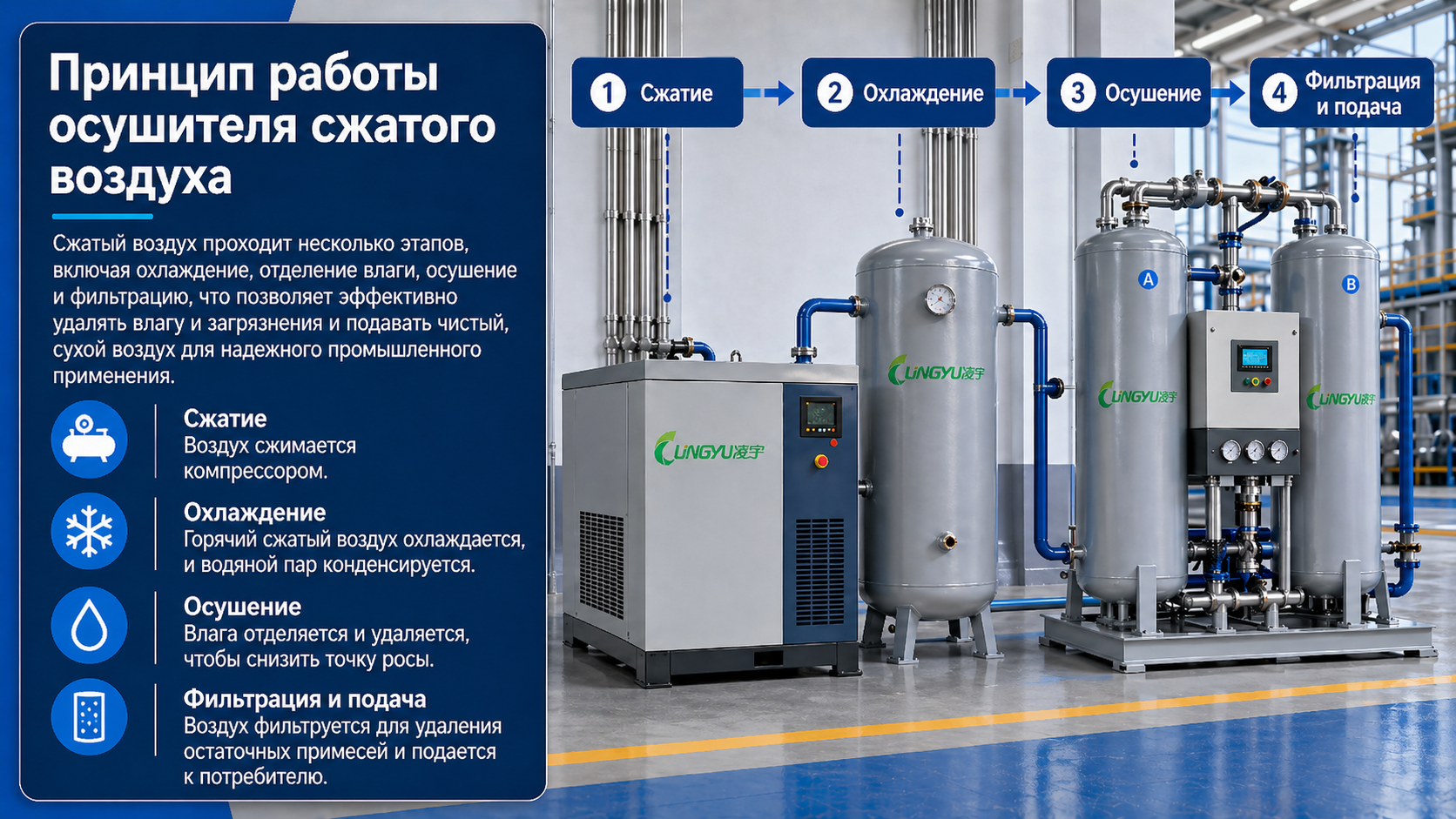

Как выглядит процесс подготовки сжатого воздуха?
Типичная система может включать несколько последовательных этапов:
- Компрессор сжимает атмосферный воздух.
- После охлаждения часть влаги конденсируется.
- Сепаратор и ресивер удаляют часть жидкой воды.
- Фильтрация снижает содержание масла и твердых загрязнений.
- Осушитель уменьшает содержание оставшегося водяного пара.
- При необходимости воздух проходит дополнительную фильтрацию.
- Подготовленный воздух поступает в распределительную сеть.
Конкретная конфигурация зависит от требуемой точки росы, содержания масла и частиц, рабочего давления и назначения сжатого воздуха.

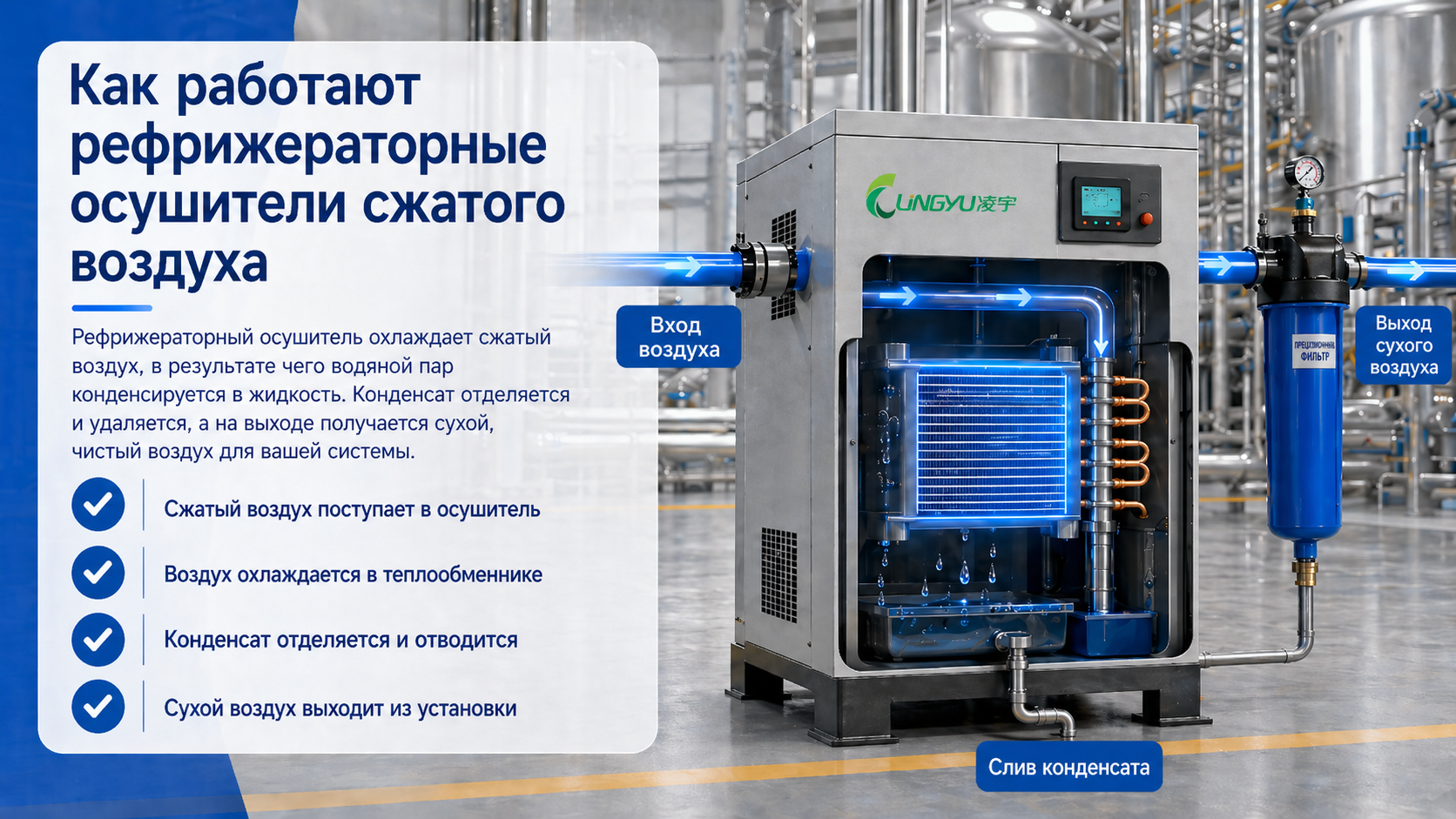

Как работает рефрижераторный осушитель?
Рефрижераторный осушитель сжатого воздуха удаляет влагу путем охлаждения.
Рабочий процесс включает несколько основных этапов.
1. Предварительное охлаждение
Горячий влажный воздух поступает в теплообменную секцию. Здесь он предварительно охлаждается за счет теплообмена с холодным осушенным воздухом, который уже прошел основной цикл.
Это снижает нагрузку на холодильный контур.
2. Охлаждение в испарителе
После предварительного охлаждения воздух поступает в испаритель, где его температура дополнительно снижается.
Когда температура становится достаточно низкой, содержащийся водяной пар достигает состояния насыщения и конденсируется.
3. Отделение конденсата
Образовавшаяся жидкость отделяется от воздушного потока в сепараторе и выводится через автоматическую дренажную систему.
Эффективный отвод конденсата имеет принципиальное значение: если вода не удаляется нормально, она может снова попасть в воздушную сеть.
4. Повторный нагрев
Холодный осушенный воздух снова проходит через рекуперативный теплообменник.
Он нагревается за счет входящего горячего потока, а одновременно поступающий воздух предварительно охлаждается.
Такой процесс позволяет рационально использовать уже полученный холод внутри системы.
Какую точку росы обеспечивает рефрижераторный осушитель?
Для стандартных рефрижераторных осушителей LINGYU точка росы под давлением составляет +2…+10 °C.
Такого диапазона достаточно для многих промышленных применений, где основная задача заключается в предотвращении образования жидкого конденсата внутри производственных помещений и трубопроводов, не подвергающихся воздействию низких температур.
Рефрижераторное осушение часто применяется в машиностроении, производственном оборудовании, упаковочных линиях и других общепромышленных системах.
Воздушное и водяное охлаждение
В рефрижераторных осушителях тепло холодильного контура необходимо отводить в окружающую среду.
Для этого применяются две основные схемы.
Воздушное охлаждение
В рефрижераторном осушителе с воздушным охлаждением тепло от конденсатора отводится окружающим воздухом.
Такое исполнение не требует отдельного водяного контура, но необходимо обеспечить нормальную вентиляцию и соответствующую температуру окружающей среды.
Водяное охлаждение
В водоохлаждаемых моделях применяются водяной предварительный охладитель и конденсатор.
Для соответствующих серий LINGYU предусмотрена температура охлаждающей воды до 32 °C. Выбор между воздушным и водяным охлаждением зависит от инфраструктуры предприятия и условий установки.

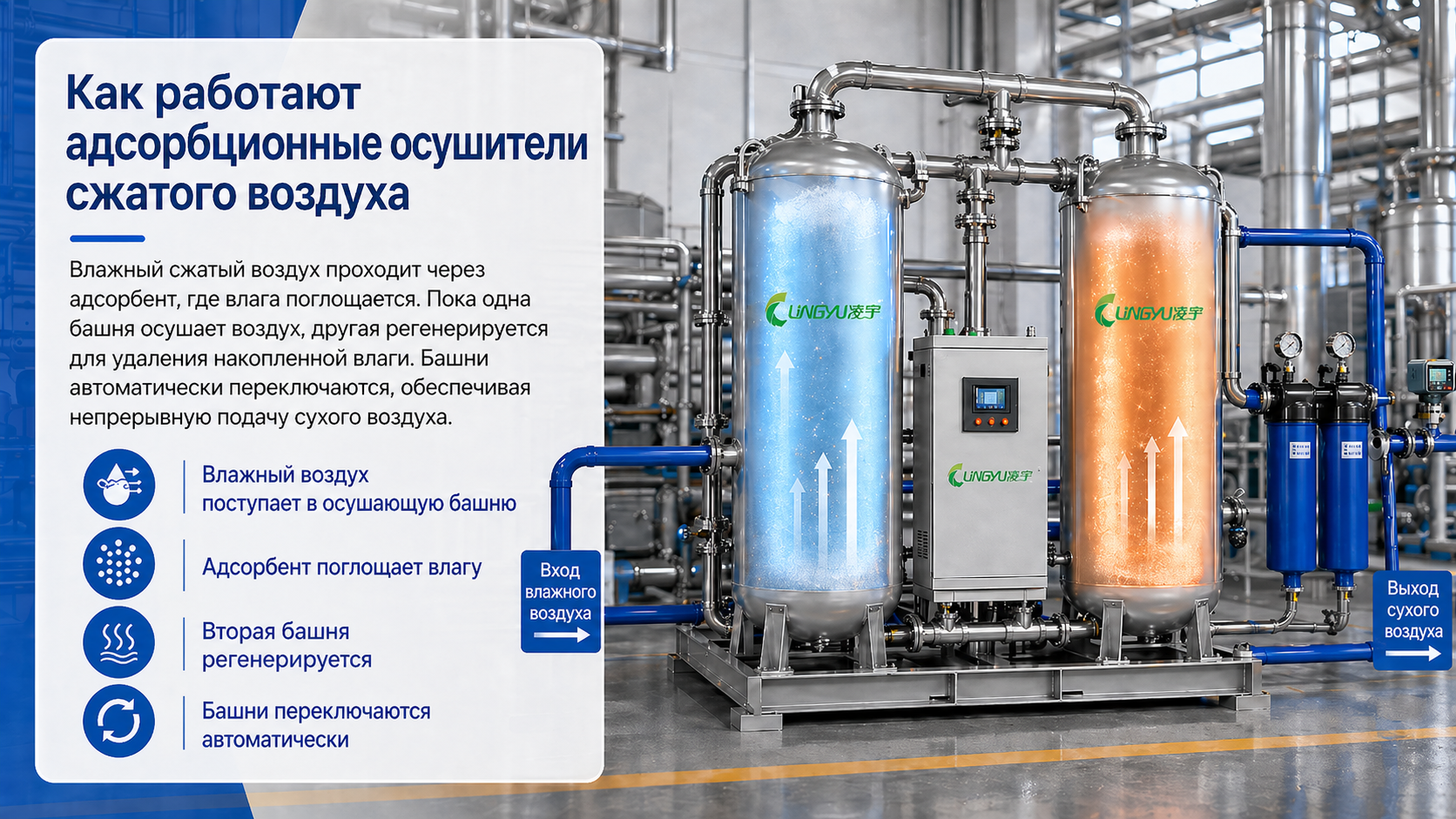

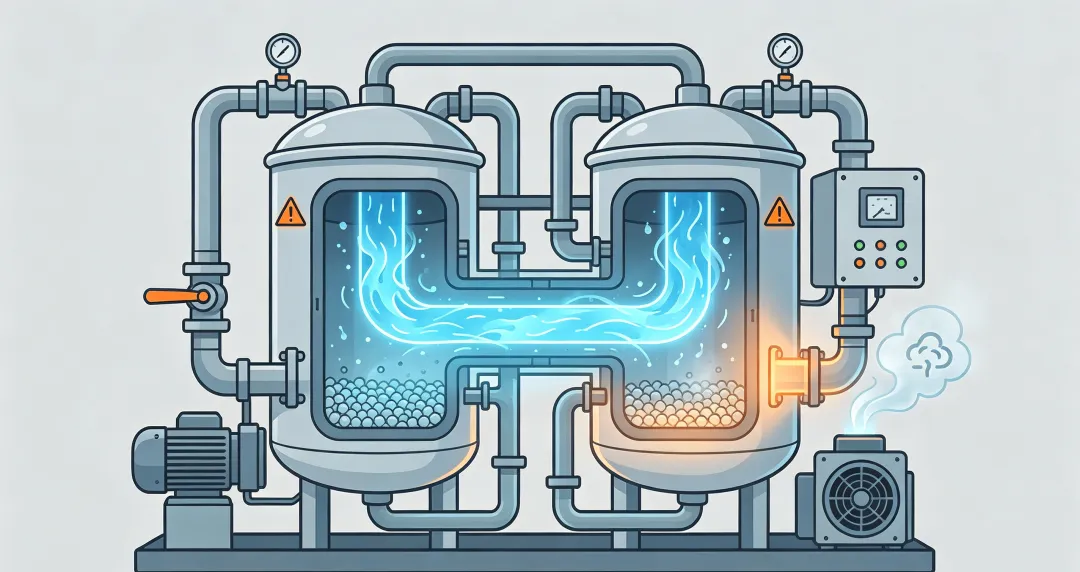

Как работает адсорбционный осушитель?
Если требуется более низкая точка росы, применяется адсорбционный осушитель сжатого воздуха.
В такой системе воздух проходит через слой адсорбента, который удерживает молекулы водяного пара на своей поверхности.
В зависимости от исполнения в оборудовании LINGYU используются активированный оксид алюминия и высокоэффективное молекулярное сито.
Большинство промышленных адсорбционных осушителей работают с двумя колоннами. Пока одна колонна осушает входящий воздух, во второй происходит регенерация адсорбента. После завершения цикла колонны меняются функциями.
Это позволяет обеспечивать непрерывную подачу сухого воздуха.
Безнагревная регенерация
В безнагревной системе часть уже осушенного сжатого воздуха используется для удаления накопленной влаги из второй колонны.
Для соответствующих серий LINGYU средний расход воздуха на регенерацию составляет 8–14 %, а точка росы под давлением может находиться в диапазоне −50…−20 °C или составлять ≤ −40 °C в зависимости от исполнения.
Безнагревный адсорбционный осушитель имеет относительно простую схему, однако при его выборе необходимо учитывать расход сухого воздуха на регенерацию.
Регенерация с нагревом
В нагреваемых системах для восстановления адсорбента используется дополнительное тепло.
Это позволяет уменьшить количество сжатого воздуха, необходимого для регенерации. Для некоторых моделей LINGYU средний расход воздуха на регенерацию составляет 4–8 %, а точка росы под давлением — ≤ −40 °C.
Такие системы подходят для задач, где требуется глубокая осушка и одновременно важно снизить потери готового сжатого воздуха.
Регенерация с воздуходувкой
В более крупных системах атмосферный воздух может подаваться отдельной воздуходувкой, нагреваться и использоваться для регенерации адсорбента.
Это позволяет дополнительно уменьшить расход сухого сжатого воздуха.
Существуют также исполнения, в которых весь процесс регенерации и охлаждения организован без расходования готового сжатого воздуха.
Регенерация теплом сжатия
Еще один вариант — использование тепла высокотемпературного воздуха после компрессора.
В таких системах часть энергии, которая обычно рассеивается при охлаждении воздуха, используется для регенерации адсорбента.
Это особенно актуально для крупных компрессорных станций, если рабочие параметры компрессора соответствуют требованиям такой технологии.
Чем отличаются рефрижераторный и адсорбционный осушители?
Главное различие заключается в необходимой глубине осушки и принципе удаления влаги.
Рефрижераторный осушитель охлаждает воздух и удаляет сконденсированную воду. Он подходит для многих стандартных промышленных процессов и обеспечивает точку росы под давлением +2…+10 °C.
Адсорбционный осушитель удерживает водяной пар на поверхности адсорбента и позволяет получать значительно более низкую точку росы.
Поэтому выбирать технологию необходимо не по принципу «чем суше, тем лучше», а по реальным требованиям процесса.
Если стандартной точки росы достаточно, применение более сложной системы глубокой осушки может неоправданно увеличить эксплуатационные затраты.
Как осушитель влияет на качество сжатого воздуха?
Осушение прежде всего контролирует влагу.
Снижение содержания водяного пара помогает:
- уменьшить вероятность образования конденсата;
- снизить риск коррозии трубопроводов;
- поддерживать стабильную работу пневматических компонентов;
- защищать оборудование, чувствительное к влаге;
- повысить повторяемость технологических процессов.
При этом сухой воздух не обязательно означает полностью чистый воздух.
Почему осушитель должен работать вместе с фильтрацией?
В сжатом воздухе помимо влаги могут присутствовать масло, масляные аэрозоли, пыль и частицы из трубопроводов.
Сам осушитель не предназначен для удаления всех этих загрязнений.
Поэтому система подготовки воздуха обычно дополняется прецизионными фильтрами сжатого воздуха.
Перед осушителем фильтрация помогает снизить нагрузку от масла и твердых частиц. После адсорбционного осушителя дополнительный фильтр может использоваться для задержания мелких частиц адсорбента.
Конкретное расположение и класс фильтрации определяются требованиями конечного потребителя.

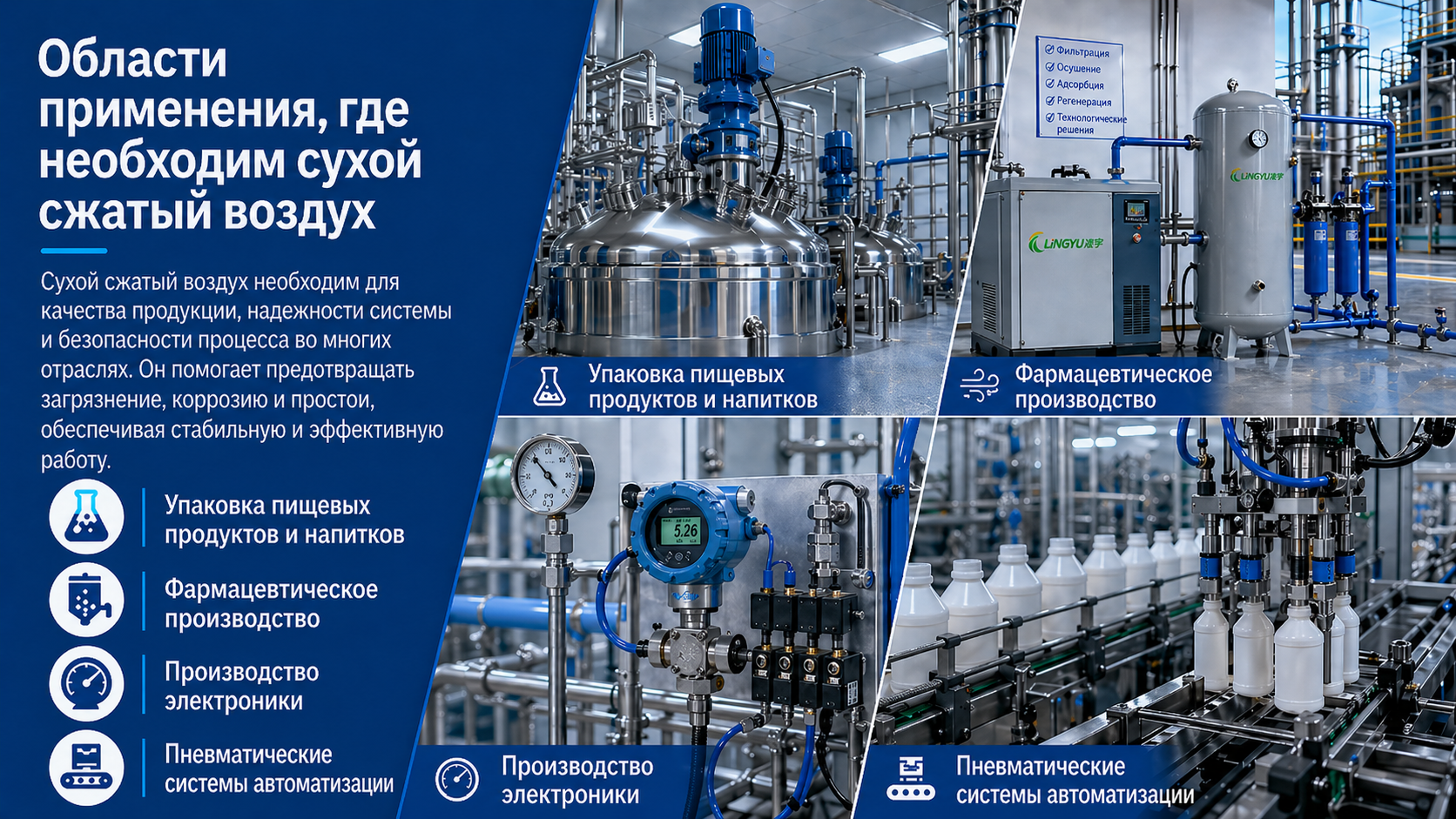

Где особенно важна стабильная осушка?
В разных отраслях требования к влажности и чистоте сжатого воздуха существенно различаются.
В электронике и точном производстве контроль влаги важен для чувствительного оборудования и технологических операций.
В производстве продуктов питания и напитков сжатый воздух используется в производственных и упаковочных процессах, поэтому его качество определяется конкретной точкой применения.
В фармацевтическом производстве требования к точке росы и фильтрации зависят от назначения воздуха и характера технологического процесса.
В химической и нефтехимической промышленности подготовленный сжатый воздух применяется для оборудования, арматуры и непрерывных технологических систем.
Почему температура трубопроводов имеет значение?
Даже правильно осушенный воздух может образовать конденсат, если его точка росы выше минимальной температуры, встречающейся в воздушной сети.
Например, трубопровод может проходить из теплого компрессорного помещения через более холодный производственный участок или на улицу.
Если температура воздуха или поверхности трубы опускается ниже точки росы, начинается конденсация.
Поэтому при подборе осушителя необходимо учитывать не только условия возле компрессора, но и самые холодные участки всей распределительной сети.
Для систем, работающих при низких температурах, часто требуется адсорбционная осушка с отрицательной точкой росы.
Что учитывать при выборе осушителя?
Выбор должен основываться на нескольких параметрах:
- требуемой точке росы под давлением;
- максимальном расходе сжатого воздуха;
- рабочем давлении;
- температуре воздуха на входе;
- температуре окружающей среды;
- минимальной температуре воздушной сети;
- допустимом перепаде давления;
- качестве входящего воздуха;
- режиме нагрузки;
- способе охлаждения;
- расходе воздуха на регенерацию для адсорбционных систем.
Для многих серий LINGYU номинальное давление на входе составляет 0,7 МПа при допустимом диапазоне 0,6–1,0 МПа, однако температурные условия и другие требования различаются между рефрижераторными и адсорбционными технологиями.
Поэтому выбирать оборудование только по производительности компрессора недостаточно.

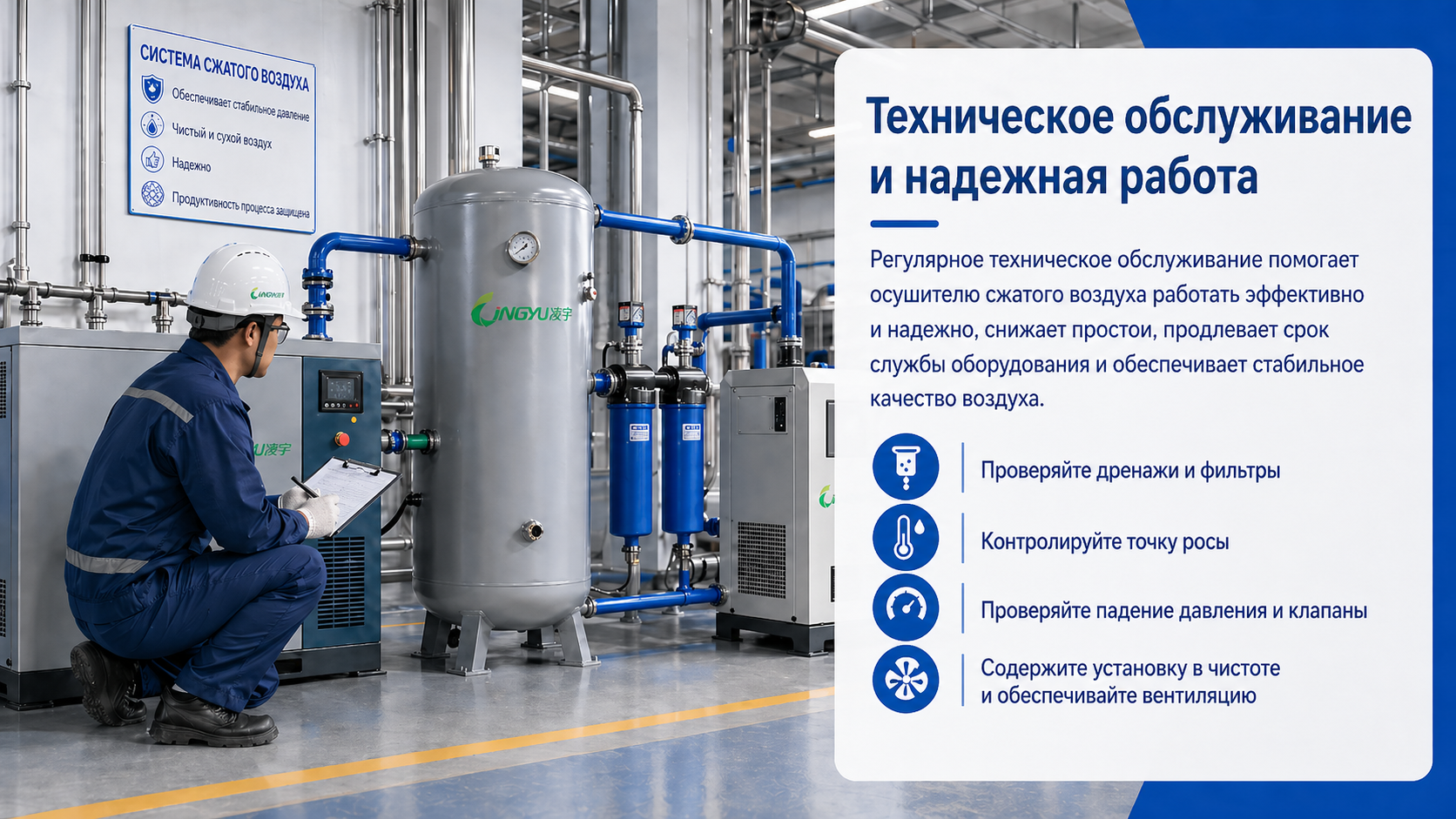

Как обслуживание влияет на работу осушителя?
Даже правильно подобранный осушитель не сможет стабильно работать без обслуживания.
Для рефрижераторных моделей необходимо контролировать:
- состояние теплообменников;
- чистоту конденсатора;
- работу автоматического дренажа;
- рабочие температуры;
- холодильный контур;
- точку росы.
Более подробно эти операции рассмотрены в руководстве по техническому обслуживанию рефрижераторных осушителей.
Для адсорбционных моделей дополнительно необходимо проверять состояние адсорбента, клапанов, систему регенерации и корректность переключения колонн.
Заключение
Работа осушителя сжатого воздуха основана на удалении водяного пара до того, как он сможет образовать нежелательный конденсат в трубопроводах и оборудовании.
В рефрижераторном осушителе воздух охлаждается, влага конденсируется, отделяется и выводится из системы. Для стандартных моделей LINGYU точка росы под давлением составляет +2…+10 °C.
В адсорбционном осушителе влага удерживается специальным адсорбентом, который периодически регенерируется. Такие системы позволяют получать значительно более низкую точку росы и применяются там, где рефрижераторной осушки недостаточно.
При этом качество сжатого воздуха зависит не только от осушителя. Фильтрация, сепарация конденсата, рабочее давление, температура, производительность и условия распределительной сети должны рассматриваться как единая система.
Правильно выбранный и обслуживаемый осушитель помогает поддерживать требуемую точку росы, снижать риск образования конденсата и обеспечивать стабильную работу промышленной системы сжатого воздуха.
