Сжатый воздух широко используется на химических и нефтехимических предприятиях для работы пневматической арматуры, исполнительных механизмов, контрольно-измерительных приборов, автоматизированных линий и другого производственного оборудования. Однако атмосферный воздух, поступающий в компрессор, содержит водяной пар. После сжатия и последующего охлаждения часть этой влаги превращается в жидкий конденсат.
Если влагу не удалить, она может способствовать коррозии трубопроводов, нарушать работу клапанов и приборов, увеличивать нагрузку на фильтрацию и влиять на стабильность технологических процессов. Поэтому для нефтехимической и химической промышленности правильно организованная осушка является важной частью системы подготовки сжатого воздуха.
Основная задача осушителя — снизить содержание водяного пара до уровня, соответствующего требуемой точке росы и условиям конкретного процесса.
Что представляет собой осушитель для химической промышленности?
Осушитель для химического предприятия — это оборудование системы подготовки сжатого воздуха, предназначенное для удаления влаги перед подачей воздуха к конечным потребителям.
Типичная система может включать компрессор, ресивер, сепарацию жидкого конденсата, предварительную фильтрацию, осушитель и последующую фильтрацию.
Сам осушитель отвечает прежде всего за контроль водяного пара. Масло, твердые частицы и другие загрязнения удаляются соответствующими ступенями фильтрации.
Поэтому правильнее рассматривать осушитель не как отдельный агрегат, а как часть общей системы подготовки воздуха.

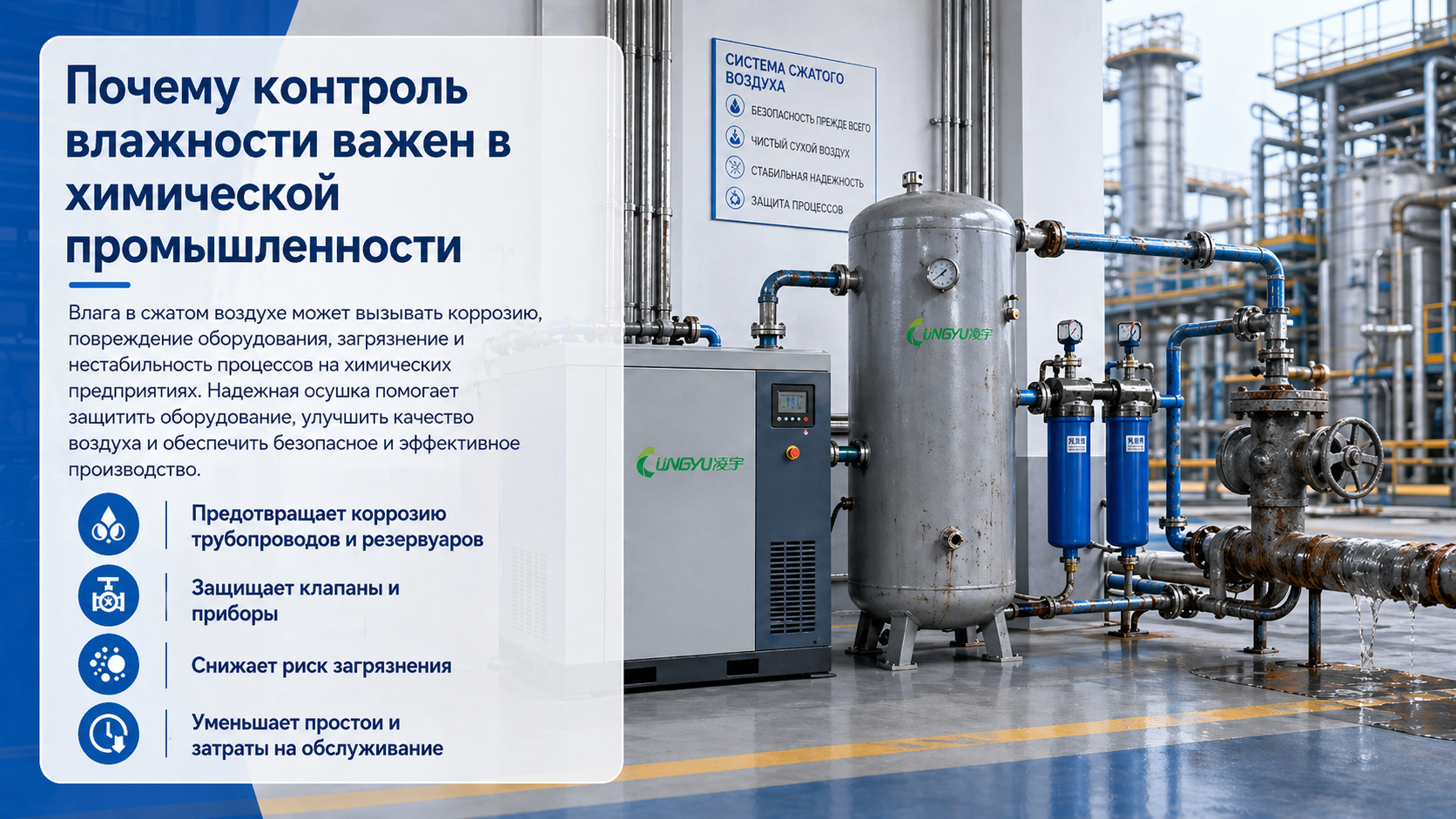

Почему влага особенно нежелательна на химическом предприятии?
На химических производствах сжатый воздух часто используется в непрерывных технологических системах. Нестабильное качество воздуха может влиять сразу на несколько участков оборудования.
Коррозия трубопроводов и арматуры
Жидкая вода внутри сети способствует коррозии металлических поверхностей. Продукты коррозии, в свою очередь, могут становиться дополнительным источником твердых загрязнений.
Нарушение работы клапанов и приводов
Влага может отрицательно влиять на пневматические клапаны, исполнительные механизмы и другие компоненты автоматизации.
Для приборного воздуха особенно важно обеспечить стабильную точку росы, поскольку надежность таких систем зависит от предсказуемого качества сжатого воздуха.
Повторная конденсация
Даже если основная масса воды была удалена возле компрессора, оставшийся водяной пар может сконденсироваться позже, когда воздух пройдет через более холодный участок трубопровода.
Поэтому при выборе осушителя необходимо учитывать не только условия в компрессорной, но и минимальную температуру всей воздушной сети.
Влияние на чувствительные процессы
В отдельных химических процессах присутствие влаги может быть нежелательным из-за требований к оборудованию, материалам или стабильности производственных параметров.
Необходимая степень осушки должна определяться для конкретной точки использования воздуха.

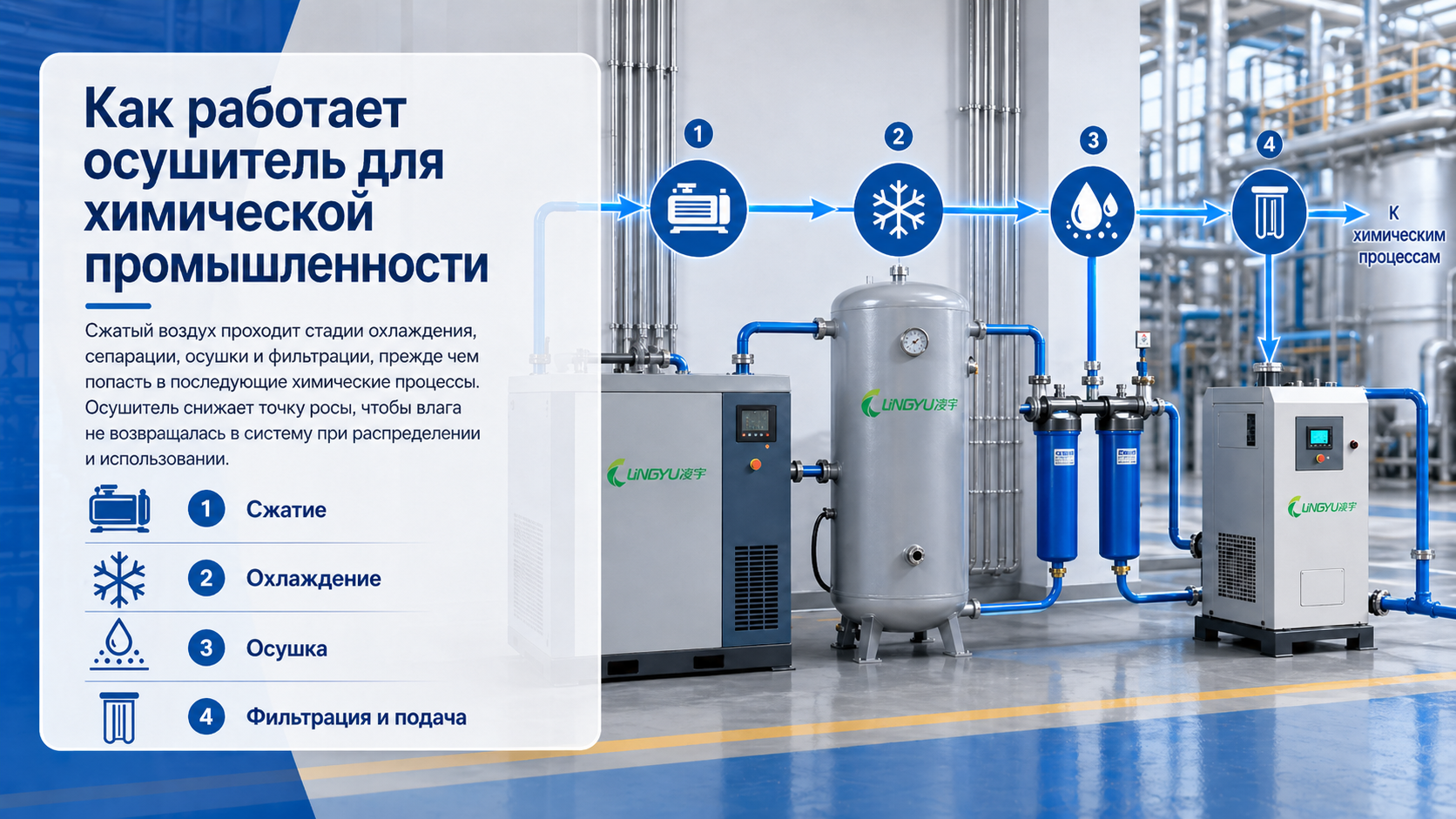

Как работает система осушки сжатого воздуха?
После компрессора горячий воздух постепенно охлаждается. Часть водяного пара конденсируется и может быть удалена до осушителя с помощью сепарации и дренажной системы.
Однако значительная часть влаги остается в виде пара.

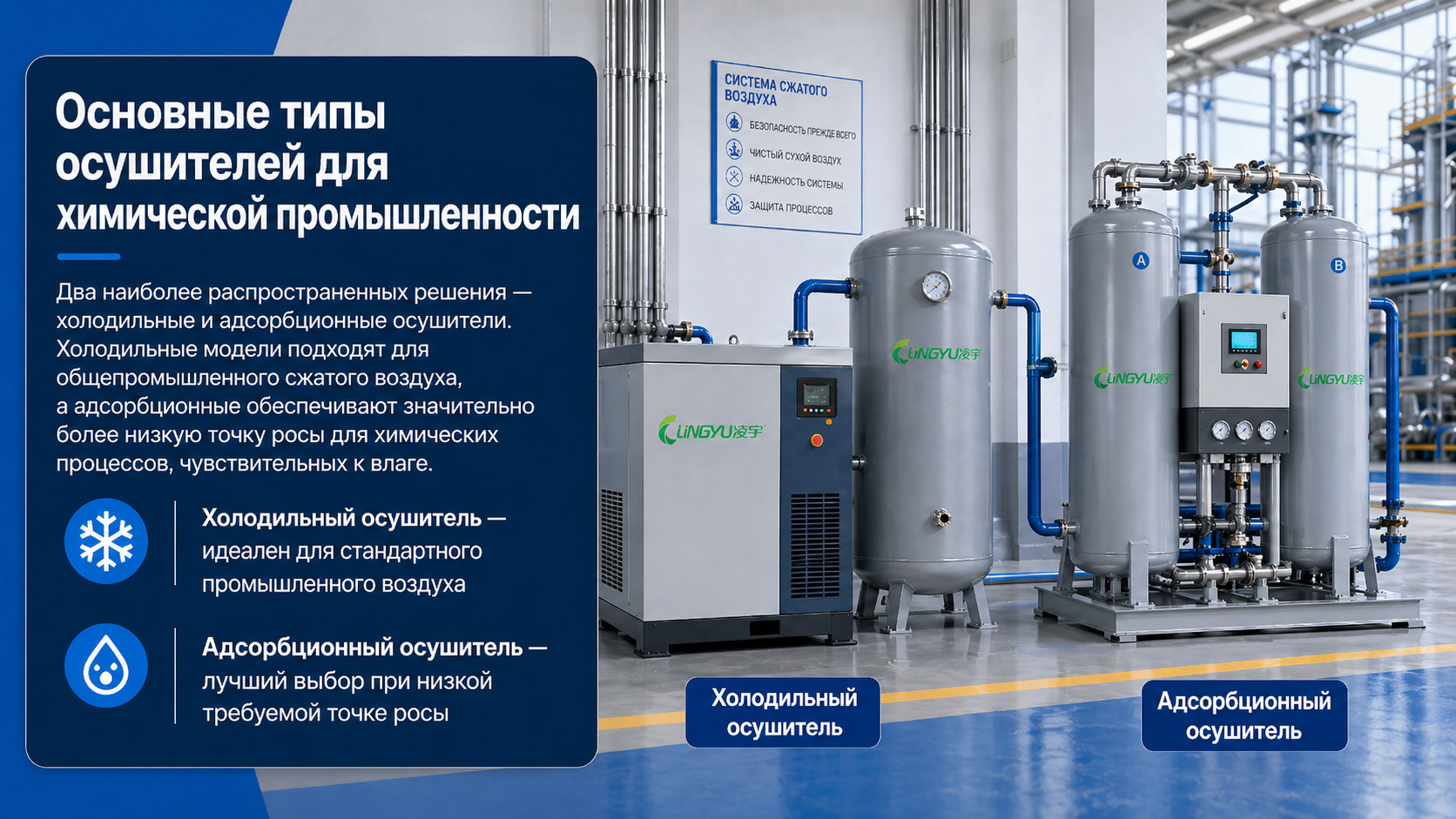

Дальнейший процесс зависит от типа осушителя:
- рефрижераторный осушитель охлаждает воздух и конденсирует дополнительную влагу;
- адсорбционный осушитель удерживает водяной пар на поверхности адсорбента.
Выбор между этими технологиями определяется требуемой точкой росы.

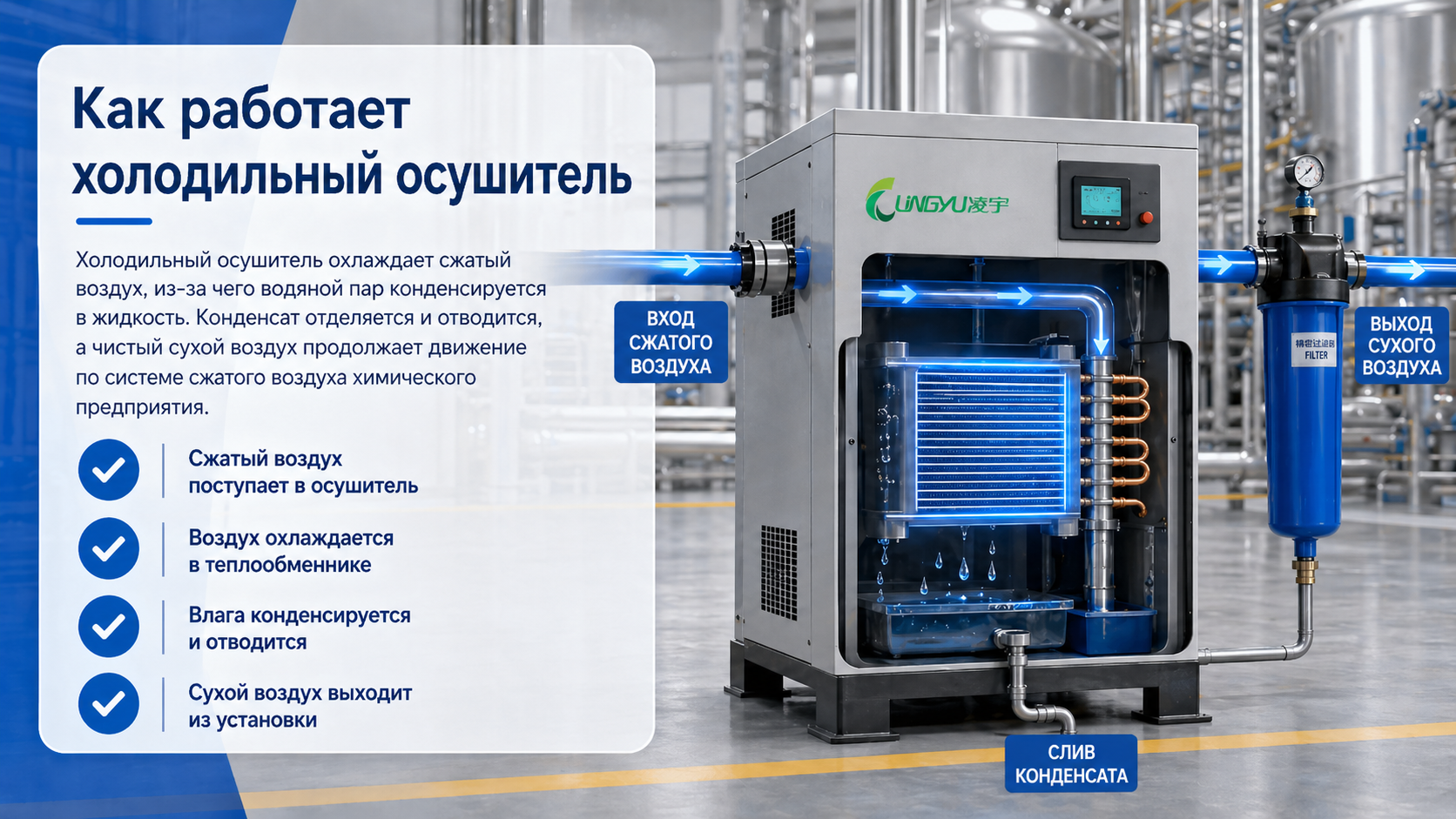

Рефрижераторный осушитель для химической промышленности
Рефрижераторные осушители сжатого воздуха работают путем охлаждения.
Сжатый воздух предварительно охлаждается, после чего поступает в испаритель. При дальнейшем снижении температуры водяной пар конденсируется. Образовавшаяся жидкость отделяется и выводится из оборудования через систему отвода конденсата.
После этого холодный сухой воздух повторно нагревается за счет теплообмена с входящим потоком.
Для стандартных рефрижераторных осушителей LINGYU предусмотрена точка росы под давлением +2…+10 °C.
Такой диапазон подходит для многих общепромышленных задач, если воздушная сеть не подвергается воздействию температур ниже достигнутой точки росы и технологический процесс не требует глубокой осушки.

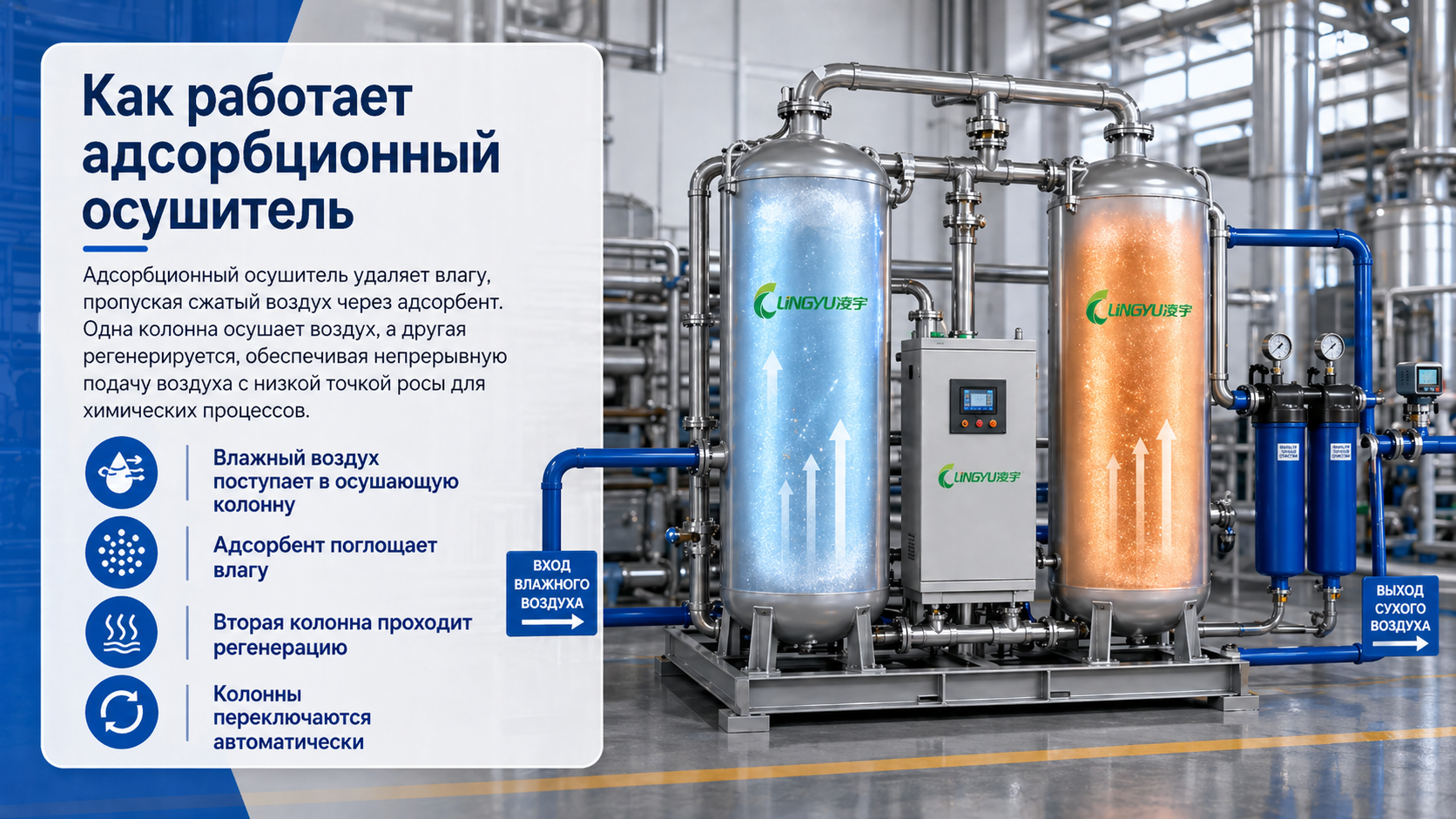

Когда требуется адсорбционный осушитель?
Если химическому процессу требуется более низкая точка росы, применяется адсорбционный осушитель сжатого воздуха.
В такой системе воздух проходит через адсорбент, который удерживает молекулы воды на своей поверхности.
В оборудовании LINGYU в зависимости от серии используются активированный оксид алюминия и высокоэффективное молекулярное сито.
Обычно используются две колонны. Пока одна осушает сжатый воздух, другая проходит регенерацию. После завершения соответствующих стадий колонны меняются функциями.
Такая схема позволяет непрерывно подавать сухой воздух.
Безнагревная регенерация
Безнагревный адсорбционный осушитель использует часть уже осушенного сжатого воздуха для регенерации второй колонны.
Для соответствующих серий LINGYU средний расход воздуха на регенерацию составляет 8–14 %. Точка росы под давлением в зависимости от исполнения может находиться в диапазоне −50…−20 °C или составлять ≤ −40 °C.
Преимущество такой технологии заключается в сравнительно простой схеме. При этом необходимо учитывать, что часть произведенного сжатого воздуха расходуется на регенерацию.
Регенерация с нагревом
В нагреваемых системах для восстановления адсорбента используется дополнительная тепловая энергия.
Для адсорбционных осушителей с горячей регенерацией LINGYU доступны исполнения с точкой росы под давлением ≤ −40 °C и средним расходом воздуха на регенерацию 4–8 %.
По сравнению с безнагревной схемой использование нагрева позволяет уменьшить количество готового сухого воздуха, необходимого для регенерации.
Системы с воздуходувкой
На крупных предприятиях может применяться регенерация с использованием отдельной воздуходувки.
Атмосферный воздух нагнетается воздуходувкой, нагревается и используется для удаления влаги из адсорбента. Это позволяет дополнительно снизить расход сжатого воздуха на регенерацию.
Для систем, где особенно важно исключить такие потери, может применяться адсорбционный осушитель с горячей регенерацией от воздуходувки и нулевым расходом сжатого воздуха.
Выбор подобной технологии особенно актуален при большой производительности, поскольку даже небольшой процент расхода воздуха на регенерацию может иметь заметное влияние на эксплуатационные затраты.
Какую точку росы выбрать?
Требуемая точка росы — один из основных параметров при выборе оборудования.
Если задача заключается главным образом в предотвращении конденсации внутри отапливаемого производственного помещения, может быть достаточно рефрижераторной осушки с точкой росы +2…+10 °C.
Если воздушная сеть проходит через холодные зоны или технологический процесс предъявляет более строгие требования к влажности, может потребоваться отрицательная точка росы.
При выборе необходимо учитывать минимальную температуру, до которой способен охлаждаться сжатый воздух после осушителя.
Максимально низкая точка росы сама по себе не является целью. Оптимальная система должна обеспечивать именно тот уровень сухости, который требуется производству, без неоправданного увеличения энергопотребления.

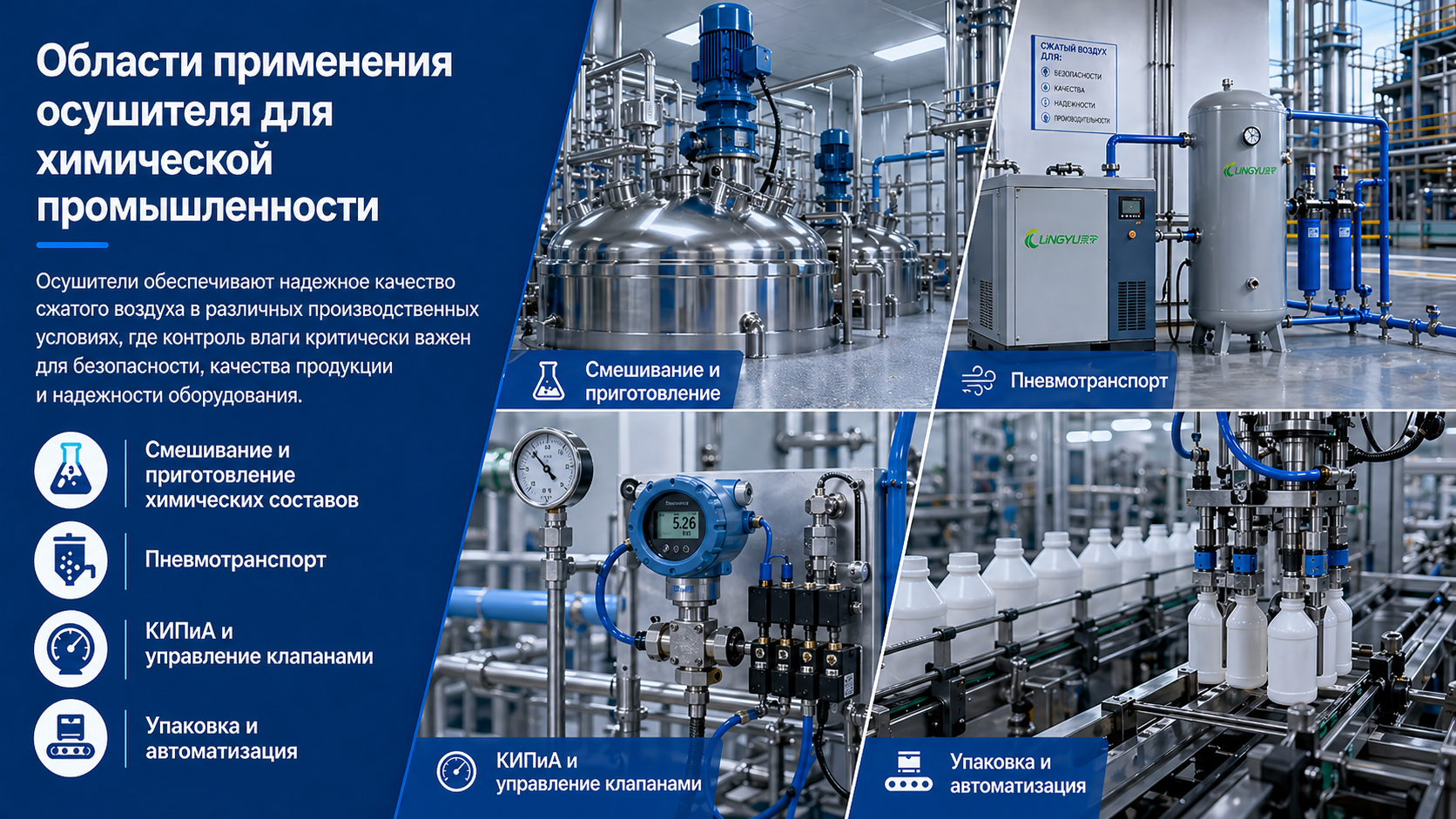

Приборный воздух и пневматическая автоматика
Одно из важных применений сухого сжатого воздуха на химических предприятиях — питание пневматических клапанов, приводов и контрольно-измерительного оборудования.
Если в воздушной линии присутствует конденсат, стабильность работы таких компонентов может ухудшаться.
Особое внимание следует уделять наружным трубопроводам и участкам с низкой температурой. Даже небольшое количество оставшейся влаги при соответствующих условиях может сконденсироваться или замерзнуть.
Поэтому требования к точке росы приборного воздуха следует определять с учетом реальных условий эксплуатации всей сети.
Роль фильтрации
Осушитель контролирует влагу, но не заменяет фильтрацию.
В сжатом воздухе могут находиться:
- жидкое масло;
- масляные аэрозоли;
- твердые частицы;
- продукты коррозии;
- загрязнения из трубопроводной сети.
Масло также может отрицательно влиять на состояние адсорбента.
Поэтому в системе подготовки воздуха применяются соответствующие ступени предварительной и последующей очистки. Для этих задач могут использоваться прецизионные фильтры сжатого воздуха.
После адсорбционного осушителя фильтрация также может применяться для задержания возможных мелких частиц адсорбента.
Что учитывать при выборе осушителя?
Для химического предприятия оборудование необходимо подбирать по совокупности рабочих параметров:
- требуемой точке росы под давлением;
- максимальному и среднему расходу воздуха;
- рабочему давлению;
- температуре сжатого воздуха на входе;
- температуре окружающей среды;
- минимальной температуре распределительной сети;
- допустимому перепаду давления;
- качеству входящего воздуха;
- режиму нагрузки;
- доступным способам охлаждения;
- расходу воздуха и энергии на регенерацию.
Для многих серий LINGYU номинальное давление воздуха на входе составляет 0,7 МПа при допустимом диапазоне 0,6–1,0 МПа, однако требования к температуре и другие параметры существенно различаются между рефрижераторными и адсорбционными моделями.
Поэтому выбирать осушитель только по производительности компрессора недостаточно.
Условия эксплуатации на химическом предприятии
При выборе оборудования необходимо учитывать реальное место установки.
Если применяется воздушное охлаждение, необходимо обеспечить достаточный отвод тепла и вентиляцию.
В водоохлаждаемых системах следует учитывать параметры охлаждающей воды.
Для помещений с высокой запыленностью особенно важно контролировать состояние теплообменных поверхностей и фильтрации.
Если окружающая среда имеет специальные требования к материалам или исполнению оборудования, конфигурацию необходимо определять отдельно для конкретного проекта.

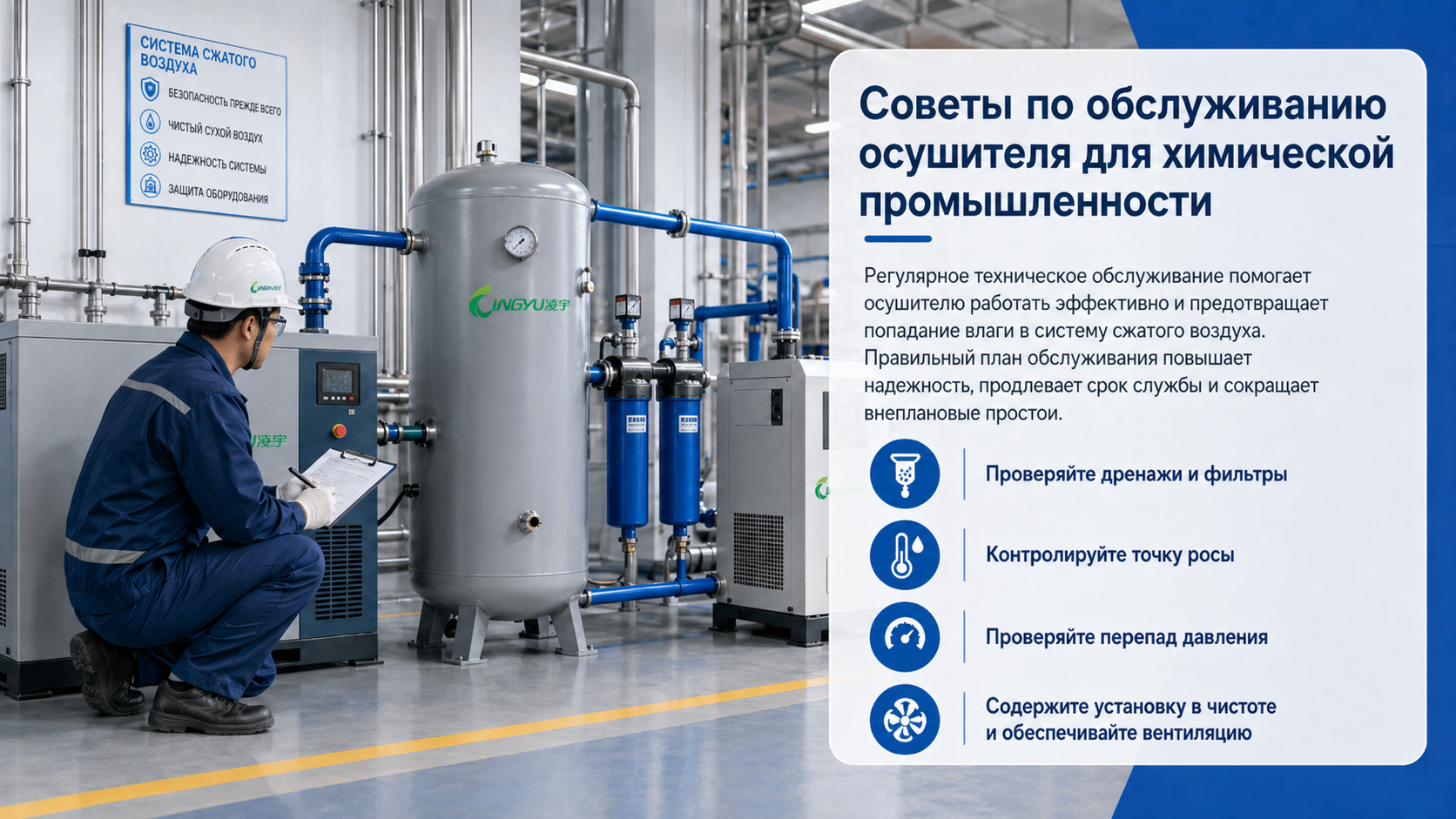

Обслуживание системы осушки
Стабильность точки росы зависит не только от первоначального выбора оборудования, но и от его технического состояния.
Для рефрижераторных осушителей необходимо контролировать теплообменники, конденсатор, дренажную систему и холодильный контур.
Для адсорбционных моделей дополнительно проверяются:
- состояние адсорбента;
- переключающие клапаны;
- расход регенерационного воздуха;
- нагреватели;
- воздуходувка;
- параметры температуры и давления;
- правильность рабочего цикла.
Также необходимо регулярно контролировать состояние предварительных и последующих фильтров.
Рост точки росы, повышенный перепад давления или нестабильное переключение циклов должны рассматриваться как повод для диагностики.
Как выглядит типичная система подготовки воздуха?
Для химического производства схема может быть организована следующим образом:
компрессор → ресивер → предварительная фильтрация → осушитель → последующая фильтрация → распределительная сеть → оборудование.
Это только общий принцип. Фактическая конфигурация должна определяться требованиями конкретного предприятия.
На одном объекте может быть достаточно рефрижераторной осушки общего заводского воздуха, тогда как для отдельной линии приборного воздуха потребуется более низкая точка росы и адсорбционная технология.
Такой подход позволяет не применять одинаковую и избыточно сложную подготовку ко всем потребителям.
Заключение
Осушитель воздуха для химической промышленности предназначен для контроля влаги в системе сжатого воздуха и поддержания требуемой точки росы.
Для стандартных задач может применяться рефрижераторный осушитель с точкой росы под давлением +2…+10 °C. Если технологическому процессу или условиям эксплуатации требуется более сухой воздух, используются адсорбционные системы, включая безнагревные, нагреваемые и воздуходувные варианты регенерации.
При этом выбор технологии должен учитывать не только требуемую точку росы, но и расход воздуха, рабочее давление, температуру, климатические условия воздушной сети, способ регенерации и эксплуатационные затраты.
Осушение также необходимо сочетать с правильной фильтрацией, поскольку влага является только одним из возможных загрязнений сжатого воздуха.
Комплексный подход к подготовке воздуха помогает снизить риск образования конденсата, защитить пневматические компоненты и обеспечить стабильную работу оборудования в химическом производстве.
