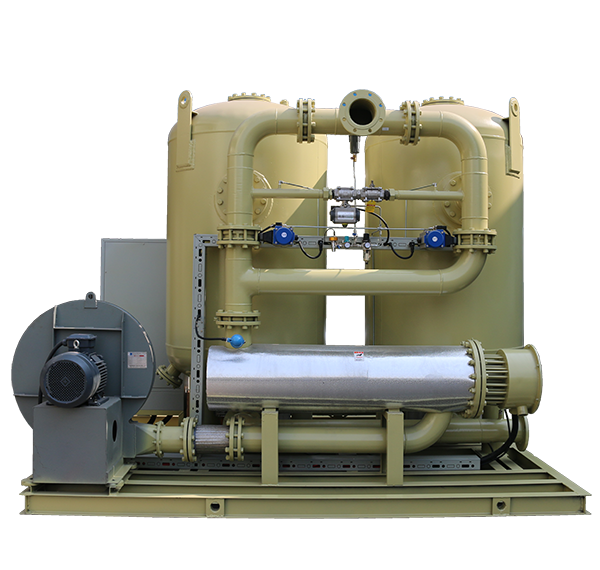

Система микро-воздушной бластерной регенерации сорбционного осушителя основана на принципе микро-осушителя с тепловым восстановлением, дополненном независимым вентилятором. Воздух, поступающий через вентилятор, нагревается нагревателем и затем передается для нагрева сорбента и десорбции влаги. Во время охлаждающей стадии часть готового продуктового газа используется для охлаждения регенерационной башни, что позволяет минимизировать потребление сжатого воздуха во время всего процесса.

Проектная характеристика

• Связь может соответствовать требованиям пользователя, таким как RS-485 (стандартная конфигурация) и подключение к Интернету вещей;
• Многоядерный драйвер EBZ200-2 собственной разработки может сэкономить более 10% общего энергопотребления по сравнению с режимом фиксированного цикла;
• Дополнительный контроль энергосбережения по точке росы может продлить время адсорбции и снизить общее потребление энергии более чем на 30% в условиях колебаний нагрузки;
• Индивидуальный высокоэффективный адсорбент, запас наполнения 20%;
• Фирменный вентилятор высокого давления, высокопроизводительный пневматический клапан, эффективный охладитель, разработанный с помощью программного обеспечения HTFS, надежная работа и длительный срок службы;
• Трубопровод регулирующего газа из нержавеющей стали 304 и специально разработанный делитель потока с высокой степенью использования адсорбента и небольшой потерей давления газа;
• Программируемый контроллер Siemens с 7-дюймовым сенсорным экраном, динамически контролирует рабочий процесс. Сбор сигналов включает в себя: температуру воздуха на выходе, температуру нагрева, температуру выхлопных газов регенерации, давление в башне A/B, давление воздуходувки, температуру точки росы (опция).

Условия эксплуатации и технические требования

1. Применимые жидкости: сжатый воздух, неагрессивный воздух.
2. Номинальное давление воздуха на входе: 0,7 МПа (допускается 0,6–1,0 МПа, другие уровни давления можно настроить)
3. Номинальная температура воздуха на входе: 10℃～30℃ (ограниченная температура воздуха на входе: ≤40℃)
4. Точка росы входящего воздуха: ≤25 ℃
5. Расход воздуха на регенерацию: ≈0%
6. Точка росы на выходе: -20℃/-40℃ опционально.
7. Номинальная температура окружающей среды: 35 ℃ (можно использовать 2 ℃ ~ 40 ℃)
8. Температура охлаждающей воды: ≤32 ℃
9. Давление охлаждающей воды: 0,2 МПа ~ 0,6 МПа.

Технические параметры

型号/规格	处理量m3/min	气体连接管径	装 机 功 率 ( k W )	外形尺寸(mm)LxW xH
MoaeNb	NpoM3BOAMTebHOCTb,M³/MMH	Hanpa*eHue nMTaHMa,B/TU	MoⅢHOCTb MauwHbl,KBT	BxOAMBbiXOABO3AYxa
HRB-Z100	13.5	DN50	7.5	1390*970*2297
HRB-Z120	17.0	DN65	10.2	1750*1050*2271
HRB-Z150	21.5	DN80	11.8	1750*1050*2471
HRB-Z180	25.0	DN80	14.2	1800*1050*2597
HRB-Z200	28.5	DN80	16.8	1900*1100*2454
HRB-Z250	32.0	DN80	18.4	1920*1260*2600
HRB-Z300	37.0	DN100	21.5	2175*1340*2750
HRB-Z350	41.5	DN100	25.9	2200*1350*2752
HRB-Z400	45.0	DN100	27.5	2400*1500*2852
HRB-Z450	50.0	DN100	30.0	2540*1670*2938
HRB-Z500	55.0	DN125	31.5	2650*1700*3138
HRB-Z550	60.0	DN125	33.5	2700*1840*3150
HRB-Z600	65.0	DN125	36.3	2750*1840*2888
HRB-Z700	75.0	DN125	41.1	2750*1840*2888
HRB-Z800	85.0	DN125	47.8	3100*1900*3050
HRB-Z900	95.0	DN150	52.6	3250*2100*2950
HRB-Z1000	110	DN150	59.0	3250*2100*2950
HRB-Z1200	120	DN150	63.8	3500*2200*3341
HRB-Z1400	140	Dn200	74.1	3700*2400*3420
HRB-Z1600	160	DN200	89.0	3900*2420*3500
HRB-Z1800	180	DN200	98.5	4100*2200*3050
HRB-Z2100	210	DN200	1105	4200*2835*3150
HRB-Z2600	260	DN250	136.4	5200*2500*3300
Примечание. Если объем обрабатываемого воздуха превышает 260 м³/мин или особые требования к характеристикам, материалам и температуре, запросите техническую информацию у нашей компании или дилера. Приведенные выше данные предназначены только для справки и могут быть изменены без предварительного уведомления. Для получения других характеристик обращайтесь напрямую в нашу компанию.
